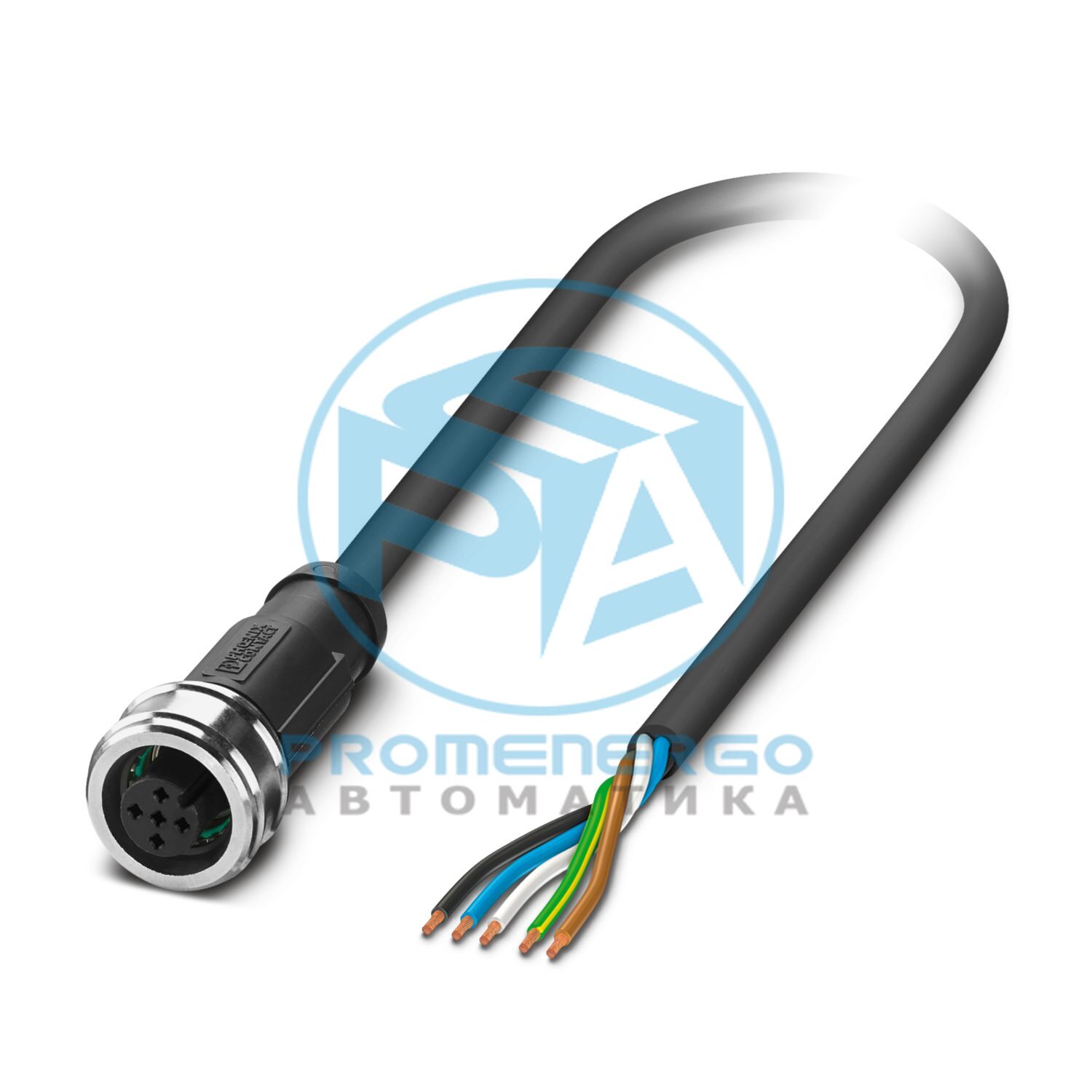

SAC-5P-3,0-PUR/P12FS - Кабель датчика/исполнительного устройства

Кабель датчика/исполнительного устройства, 5-контактный, безгалогеновый полиуретан, черно-серый RAL 7021, свободный конец кабеля, на розетке прямом M12 Push Pull, кодировка: A, длина кабеля: 3 м

Технические характеристики

Тип продуктаКабель датчика/исполнительного устройства
ПриложениеСтандартный
Количество позиций5
Количество кабельных выводов1
Экранированныйнет
КодированиеА
Категория перенапряженияII
Степень загрязнения3
МатериалPA (держатель контактов гнездового разъема)
Класс воспламеняемости согласно UL 94.В0
Материал уплотненияФКМ
Материал корпуса ручкиТПУ, трудновоспламеняющийся, самозатухающий
Контактный материалCuSn
Материал контактной поверхностиНи/Ау
Материал для винтового соединенияЛатунь, никелированная
Сопротивление изоляции>= 100 МОм
Номинальное напряжение U N48 В переменного тока
Номинальный ток I Н4 А
Циклы установки/извлечения>= 100
Отображение статусанет
Индикация состояния присутствуетнет
Типсвободный конец кабеля
ТипРозетка прямая M12 Push Pull
Количество позиций5
Тип блокировкиПуш-пул
Тип кодированияА

Габаритный чертеж

Длина кабеля3 м
Вес кабеля33 кг/км
Стиль UL AWM20549
Количество позиций5
Экранированныйнет
Тип кабеляPUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника42х0,10 мм
Сигнальная линия AWG22
Сечение проводника5x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,27 мм 0,05 мм (сигнальная линия)
Внешний диаметр кабеля4,55 мм +/-0,15 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветчерно-серый RAL 7021
Материал проводникаГолые медные провода
Материал изоляции проводовПП
Одиночный провод, цветкоричневый, белый, синий, черный, зелено-желтый
Толщина, изоляцияок. 0,50 мм
Макс. сопротивление проводникамакс. 58 Ом/км (при 20 °C)
Сопротивление изоляции>= 16 ГОм*км (при 20 °C)
Номинальное напряжение, кабель300 В
Испытательное напряжение3000 В
Наименьший радиус изгиба, фиксированная установка23 мм
Наименьший радиус изгиба, подвижная установка46 мм
Динамическая нагрузка (изгиб)Макс. циклы гибки: 10000000, Радиус изгиба: 46 мм, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Динамическая грузоподъемность (крутильная)Кручение: +/-180 °/м, Циклы кручения: >=5000000, Частота кручения: 35 циклов/мин.
Без галогеновсогласно DIN VDE 0472 часть 815
Огнестойкостьсогласно UL 758/1581 FT2
Устойчивость к маслусогласно DIN EN 60811-2-1
Другое сопротивлениеВысокая устойчивость к кислотам, щелочным растворам и растворителям.
Особые свойстваГибкий кабельный канал, способный
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защитыIP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)-25 °C ... 85 °C (вилка/розетка)
Стандартное обозначениеM12-Push-Pull
Стандарты/спецификацииМЭК 61076-2-010
Номер позиции1395817
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажИИ
Ключ продуктаAF1CDC
GTIN4063151817947
Вес за штуку (включая упаковку)110 г
Вес за штуку (без упаковки)112,2 г
Номер таможенного тарифа85444290
Страна происхожденияПЛ
ЭКЛАСС-13.027060311
ЭКЛАСС-15.027060311
ЭТИМ 10.0EC001855
СПСК 21.026121600
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг3301 кг CO2-экв.
