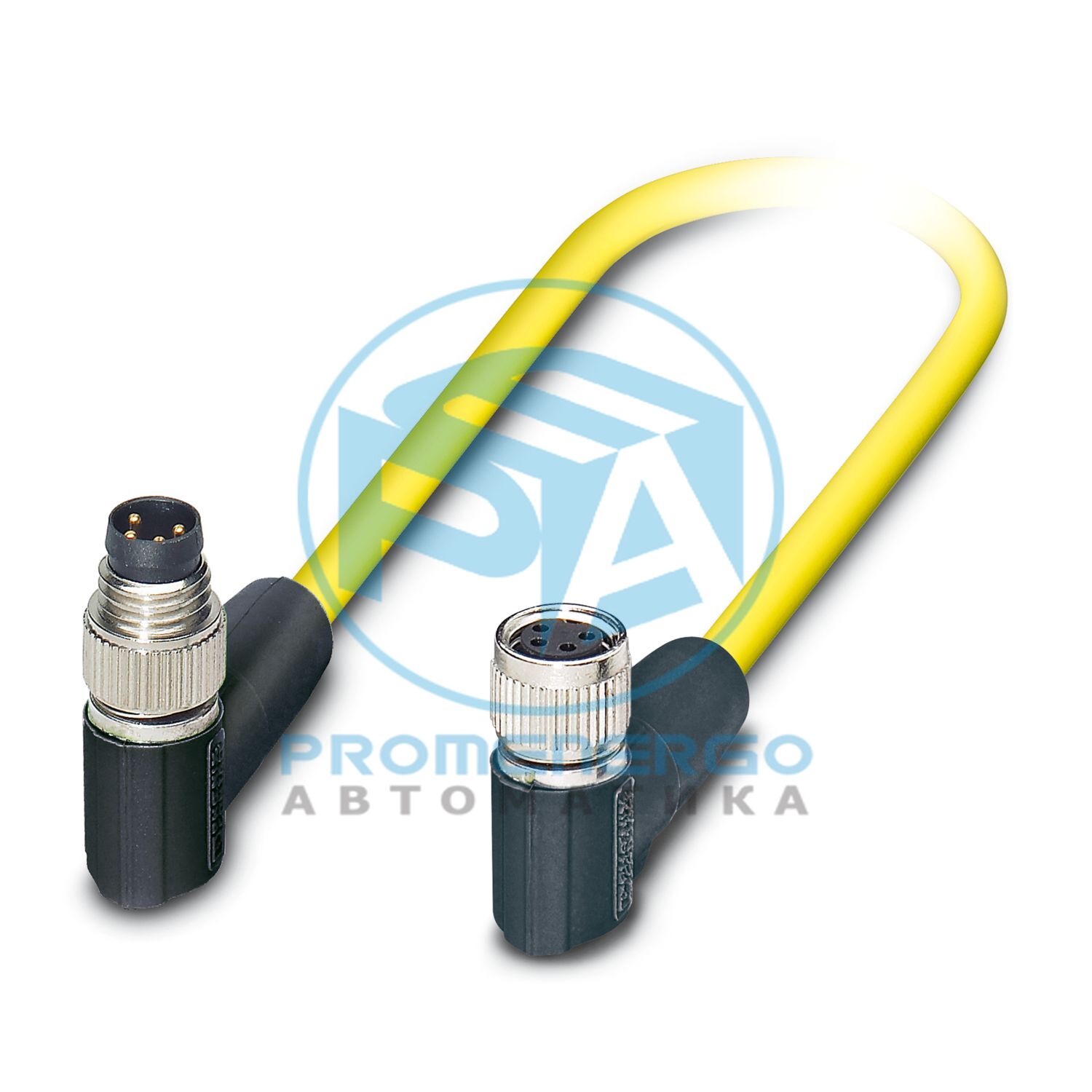

SAC-4P-M 8MR-M 8FR SH BK/.../... - Кабель датчика/исполнительного устройства
Кабель датчика/исполнительного устройства, 4-полюсный, переменного типа, экранированный, вилка угловая M8, вилка угловая M8, длина кабеля: свободный вход (0,2 м ... 85,0 м)
Технические характеристики
| Тип продукта | Кабель датчика/исполнительного устройства |
|---|
| Приложение | Стандартные кабели США |
|---|
| Количество позиций | 4 |
|---|
| Количество кабельных выводов | 1 |
|---|
| Экранированный | да |
|---|
| Кодирование | А |
|---|
| Категория перенапряжения | II |
|---|
| Степень загрязнения | 3 |
|---|
| Класс воспламеняемости согласно UL 94. | полупансион |
|---|
| Материал уплотнения | НБР |
|---|
| Материал корпуса ручки | ТПУ, трудновоспламеняющийся, самозатухающий |
|---|
| Контактный материал | CuSn |
|---|
| Материал контактной поверхности | Ни/Ау |
|---|
| Материал контактного носителя | ТПУ ГФ |
|---|
| Материал для винтового соединения | Цинк, отлитый под давлением, никелированный |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Номинальное напряжение U N | 48 В переменного тока |
|---|
| Номинальный ток I Н | 4 А |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Отображение статуса | нет |
|---|
| Индикация состояния присутствует | нет |
|---|
| Момент затяжки | 0,2 Нм (разъемы M8) |
|---|
| Тип | Заглушка угловая М8 |
|---|
| Количество позиций | 4 |
|---|
| Тип | Головка угловая М8 |
|---|
| Количество позиций | 4 |
|---|
Габаритный чертеж
| Длина кабеля | Свободный вход (0,2 м...85,0 м) |
|---|
| Вес кабеля | 31 кг/км |
|---|
| Стиль UL AWM | 20549 |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | PUR безгалогеновый черный [PUR] |
|---|
| Сигнальная линия структуры проводника | 32х0,10 мм |
|---|
| Сигнальная линия AWG | 24 |
|---|
| Сечение проводника | 4x 0,25 мм2 (сигнальная линия) |
|---|
| Диаметр проволоки вкл. изоляция | 1,17 мм +/-0,02 мм (сигнальная линия) |
|---|
| Внешний диаметр кабеля | 4,70 мм +/-0,15 мм |
|---|
| Внешняя оболочка, материал | ПУР |
|---|
| Внешняя оболочка, цвет | черно-серый RAL 7021 |
|---|
| Материал проводника | Голые медные провода |
|---|
| Материал изоляции проводов | ПП |
|---|
| Одиночный провод, цвет | коричневый, белый, синий, черный |
|---|
| Толщина, изоляция | >= 0,21 мм (изоляция жил) |
|---|
| Общий поворот | 4 провода, скрученные |
|---|
| Экранирование | Плетеные медные провода |
|---|
| Оптическое защитное покрытие | 80 % |
|---|
| Макс. сопротивление проводника | макс. 78 Ом/км (при 20 °C) |
|---|
| Сопротивление изоляции | >= 100 ГОм*км (при 20 °C) |
|---|
| Номинальное напряжение, кабель | <= 300 В |
|---|
| Испытательное напряжение | >= 3000 В |
|---|
| Наименьший радиус изгиба, фиксированная установка | 24 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 48 мм |
|---|
| Динамическая нагрузка (изгиб) | Макс. Циклы гибки: 10000000, Радиус изгиба: 48 мм, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2 |
|---|
| Динамическая грузоподъемность (крутильная) | Кручение: +/-180 °/м, Циклы кручения: >=2000000, Частота кручения: 35 циклов/мин. |
|---|
| Без галогенов | согласно DIN VDE 0472 часть 815 |
|---|
| Огнестойкость | согласно UL 758/1581 FT2 |
|---|
| Устойчивость к маслу | согласно DIN EN 60811-2-1 |
|---|
| Другое сопротивление | Высокая устойчивость к кислотам, щелочным растворам и растворителям. |
|---|
| Особые свойства | Гибкий кабельный канал, способный |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 80 °C (кабель, стационарная прокладка) |
|---|
| Вес кабеля | 37 кг/км |
|---|
| Стиль UL AWM | 2517 (105 °С/300 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Черный ПВХ 105°C [535] |
|---|
| Сигнальная линия структуры проводника | 7x 0,20 мм |
|---|
| Сигнальная линия AWG | 24 |
|---|
| Диаметр проволоки вкл. изоляция | 1,12 мм +/-0,03 мм |
|---|
| Внешний диаметр кабеля | 4,90 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | черный |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ПВХ |
|---|
| Одиночный провод, цвет | коричневый, синий, черный, белый |
|---|
| Общий поворот | 4 провода, скрученные |
|---|
| Экранирование | Экран в оплетке из луженой меди |
|---|
| Оптическое защитное покрытие | 85 % |
|---|
| Номинальное напряжение, кабель | 300 В |
|---|
| Минимальный радиус изгиба, гибкая установка | 12 х Д |
|---|
| Наименьший радиус изгиба, подвижная установка | 59 мм |
|---|
| Огнестойкость | FT4 |
|---|
| Другое сопротивление | устойчивый к ультрафиолетовому излучению |
|---|
| Температура окружающей среды (рабочая) | -30 °C ... 105 °C (кабель, стационарная прокладка) |
|---|
| Вес кабеля | 37 кг/км |
|---|
| Стиль UL AWM | 2517 (105 °С/300 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | ПВХ желтый 105 °C [542] |
|---|
| Сигнальная линия структуры проводника | 7x 0,20 мм |
|---|
| Сигнальная линия AWG | 24 |
|---|
| Диаметр проволоки вкл. изоляция | 1,12 мм +/-0,03 мм |
|---|
| Внешний диаметр кабеля | 4,90 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | желтый |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ПВХ |
|---|
| Одиночный провод, цвет | коричневый, синий, черный, белый |
|---|
| Общий поворот | 4 провода, скрученные |
|---|
| Экранирование | Экран в оплетке из луженой меди |
|---|
| Оптическое защитное покрытие | 85 % |
|---|
| Макс. сопротивление проводника | макс. 79,7 Ом/км (20 °C) |
|---|
| Сопротивление изоляции | >= (550 МОм/м при 500 В) |
|---|
| Номинальное напряжение, кабель | 300 В |
|---|
| Минимальный радиус изгиба, гибкая установка | 12 х Д |
|---|
| Наименьший радиус изгиба, подвижная установка | 59 мм |
|---|
| Огнестойкость | FT4 |
|---|
| Другое сопротивление | устойчивый к ультрафиолетовому излучению |
|---|
| Температура окружающей среды (рабочая) | -30 °C ... 105 °C (кабель, стационарная прокладка) |
|---|
| Вес кабеля | 33 кг/км |
|---|
| Стиль UL AWM | 2517 (105 °С/300 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | ПВХ серый 105 °C [544] |
|---|
| Сигнальная линия структуры проводника | 7x 0,20 мм |
|---|
| Сигнальная линия AWG | 24 |
|---|
| Диаметр проволоки вкл. изоляция | 1,12 мм +/-0,03 мм |
|---|
| Внешний диаметр кабеля | 4,90 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | серый |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ПВХ |
|---|
| Одиночный провод, цвет | коричневый, белый, синий, черный |
|---|
| Общий поворот | 4 провода, скрученные |
|---|
| Экранирование | Экран в оплетке из луженой меди |
|---|
| Оптическое защитное покрытие | 85 % |
|---|
| Макс. сопротивление проводника | макс. 79,7 Ом/км (20 °C) |
|---|
| Сопротивление изоляции | >= (550 МОм/м при 500 В) |
|---|
| Номинальное напряжение, кабель | 300 В |
|---|
| Минимальный радиус изгиба, гибкая установка | 12 х Д |
|---|
| Наименьший радиус изгиба, подвижная установка | 59 мм |
|---|
| Огнестойкость | ФТ1, Фольксваген-1 |
|---|
| Другое сопротивление | устойчивый к ультрафиолетовому излучению |
|---|
| Температура окружающей среды (рабочая) | -30 °C ... 105 °C (кабель, стационарная прокладка) |
|---|
| Степень защиты | IP65 |
|---|
| Температура окружающей среды (при эксплуатации) (вилка/гнездо) | -25 °C ... 90 °C (вилка/розетка) |
|---|
| Стандартное обозначение | Разъем М8 |
|---|
| Стандарты/спецификации | МЭК 61076-2-104 |
|---|
| Номер позиции | 1405820 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 50 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | ИИ |
|---|
| Ключ продукта | AF1IBB |
|---|
| Вес за штуку (включая упаковку) | 393,5 г |
|---|
| Вес за штуку (без упаковки) | 393 г |
|---|
| Номер таможенного тарифа | 85444290 |
|---|
| Страна происхождения | НАС |
|---|
| ЭКЛАСС-13.0 | 27060311 |
|---|
| ЭКЛАСС-15.0 | 27060311 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
