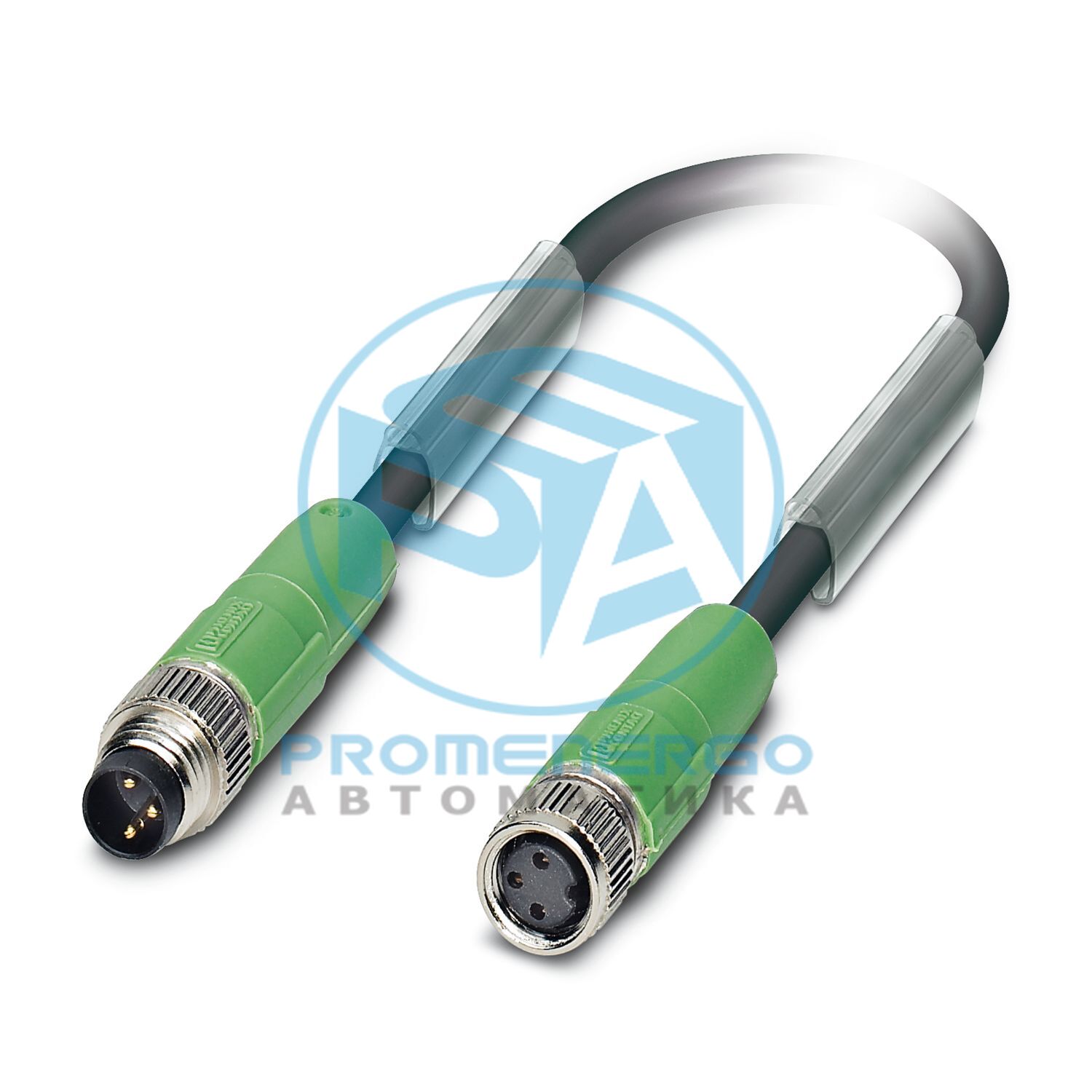

SAC-3P-M 8MS-M 8FS SH/.../... - Кабель датчика/исполнительного устройства

Кабель датчика/исполнительного устройства, 3-полюсный, переменного типа, экранированный, вилка прямая M8, кодировка: A, на розетке прямая M8, кодировка: A, длина кабеля: свободный вход (0,2 ... 40,0 м)

Технические характеристики

Тип продуктаКабель датчика/исполнительного устройства
ПриложениеСтандартный
Количество позиций3
Количество кабельных выводов1
Экранированныйда
КодированиеА
Категория перенапряженияII
Степень загрязнения3
Класс воспламеняемости согласно UL 94.полупансион
Материал уплотненияНБР
Материал корпуса ручкиТПУ, трудновоспламеняющийся, самозатухающий
Контактный материалCuSn
Материал контактной поверхностиНи/Ау
Материал контактного носителяТПУ ГФ
Материал для винтового соединенияЦинк, отлитый под давлением, никелированный
Сопротивление изоляции>= 100 МОм
Номинальное напряжение U N48 В переменного тока
Номинальный ток I Н4 А
Циклы установки/извлечения>= 100
Отображение статусанет
Индикация состояния присутствуетнет
Момент затяжки0,2 Нм (разъемы M8)
ТипШтекер прямой М8
Количество позиций3
Тип кодированияА
ТипРозетка прямая М8
Количество позиций3
Тип кодированияА

Габаритный чертеж

Длина кабеляСвободный вход (0,2...40,0 м)
Вес кабеля26 кг/км
Стиль UL AWM20549
Количество позиций3
Экранированныйда
Тип кабеляPUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника32х0,10 мм
Сигнальная линия AWG24
Сечение проводника3x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,17 мм +/-0,02 мм (сигнальная линия)
Внешний диаметр кабеля4,35 мм +/-0,2 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветчерно-серый RAL 7021
Материал проводникаГолые медные провода
Материал изоляции проводовПП
Одиночный провод, цветкоричневый, синий, черный
Толщина, изоляция>= 0,21 мм (изоляция жил)
Общий поворот3 провода, скрученные
ЭкранированиеПлетеные медные провода
Оптическое защитное покрытие80 %
Макс. сопротивление проводникамакс. 79 Ом/км
Сопротивление изоляции>= 100 ГОм*км
Номинальное напряжение, кабель300 В
Испытательное напряжение3000 В
Наименьший радиус изгиба, фиксированная установка22 мм
Наименьший радиус изгиба, подвижная установка44 мм
Динамическая нагрузка (изгиб)Макс. Циклы гибки: 10000000, Радиус изгиба: 50 мм, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Динамическая грузоподъемность (крутильная)Кручение: +/-180 °/м, Циклы кручения: >=2000000, Частота кручения: 35 циклов/мин.
Без галогеновсогласно DIN VDE 0472 часть 815
Огнестойкостьсогласно UL 758/1581 FT2
Устойчивость к маслусогласно DIN EN 60811-2-1
Другое сопротивлениеВысокая устойчивость к кислотам, щелочным растворам и растворителям.
Особые свойстваГибкий кабельный канал, способный
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защитыIP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)-25 °C ... 90 °C (вилка/розетка)
Стандартное обозначениеРазъем М8
Стандарты/спецификацииМЭК 61076-2-104
Номер позиции1552052
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажИИ
Ключ продуктаAF1BIA
Номер таможенного тарифа85444290
Страна происхожденияПЛ
ЭКЛАСС-13.027060311
ЭКЛАСС-15.027060311
ЭТИМ 10.0EC001855
СПСК 21.026121600
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг4,18 кг CO2-экв.
