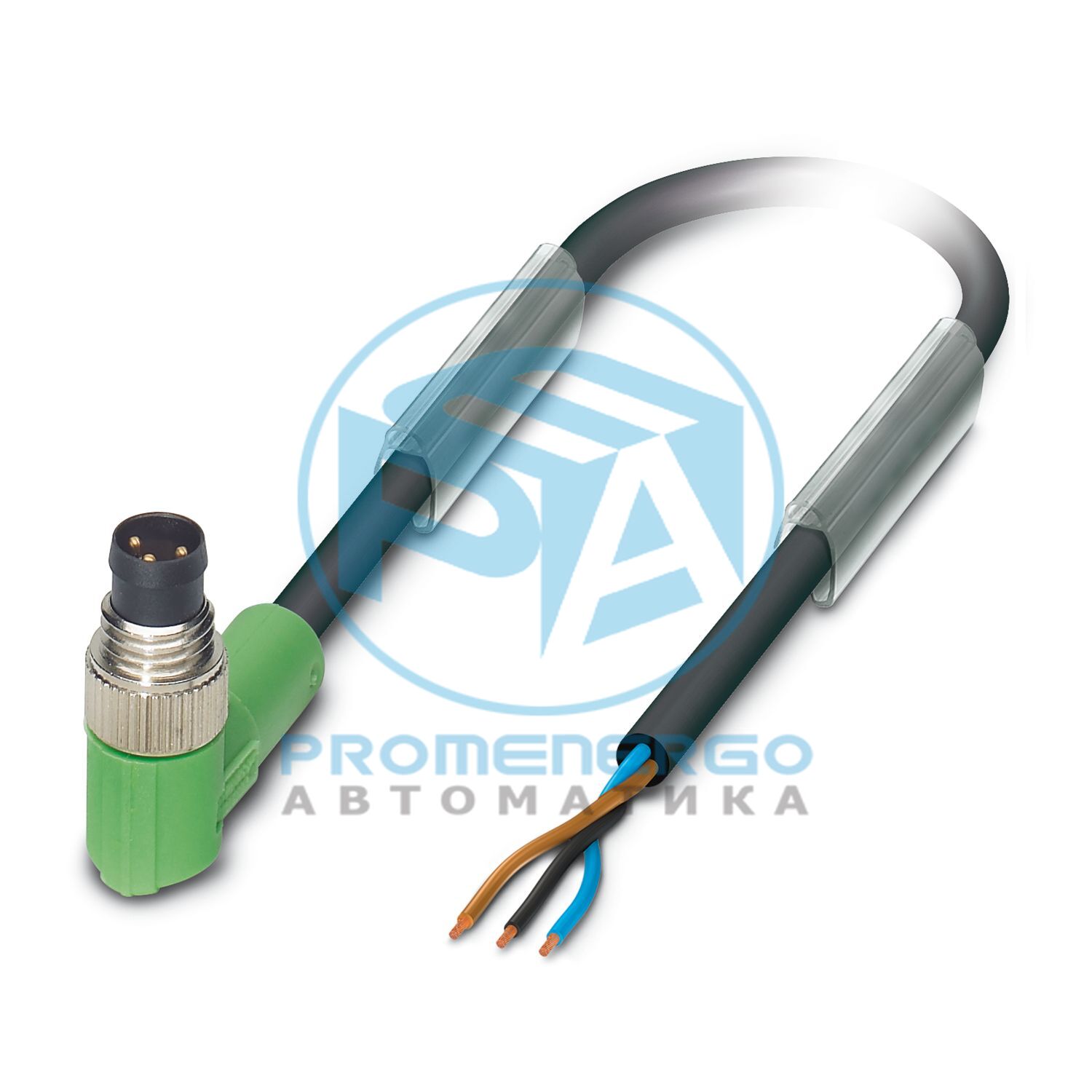

SAC-3P-M 8MR/10,0-PUR - Кабель датчика/исполнительного устройства

Кабель датчика/исполнительного устройства, 3-полюсный, безгалогеновый полиуретан, черно-серый RAL 7021, угловой штекер M8, кодировка: A, на свободном конце кабеля, длина кабеля: 10 м

Технические характеристики

Тип продуктаКабель датчика/исполнительного устройства
ПриложениеСтандартный
Количество позиций3
Количество кабельных выводов1
Экранированныйнет
КодированиеА
Категория перенапряженияII
Степень загрязнения3
Класс воспламеняемости согласно UL 94.полупансион
Материал корпуса ручкиТПУ, трудновоспламеняющийся, самозатухающий
Контактный материалCuSn
Материал контактной поверхностиНи/Ау
Материал контактного носителяТПУ ГФ
Материал для винтового соединенияЦинк, отлитый под давлением, никелированный
Сопротивление изоляции>= 100 МОм
Номинальное напряжение U N48 В переменного тока
Номинальный ток I Н4 А
Циклы установки/извлечения>= 100
Отображение статусанет
Индикация состояния присутствуетнет
Момент затяжки0,2 Нм (разъемы M8)
ТипЗаглушка угловая М8
Количество позиций3
Тип кодированияА
Типсвободный конец кабеля

Габаритный чертеж

Длина кабеля10 м
Вес кабеля18 кг/км
Стиль UL AWM20549/10493 (80°С/300 В)
Количество позиций3
Экранированныйнет
Тип кабеляPUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника32х0,10 мм
Сигнальная линия AWG24
Сечение проводника3x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция1,17 мм +/-0,02 мм
Внешний диаметр кабеля3,60 мм +/-0,15 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветчерно-серый RAL 7021
Материал проводникаГолые медные провода
Материал изоляции проводовПП
Одиночный провод, цветкоричневый, синий, черный
Толщина, изоляция>= 0,21 мм (изоляция жил)
Толщина внешней оболочкиок. 0,50 мм
Общий поворот3 провода, скрученные
Длина скрутки, общая скрутка40 мм
Макс. сопротивление проводника<= 78 Ом/км (при 20 °C)
Сопротивление изоляции>= 100 ГОм*км (при 20 °C)
Номинальное напряжение, кабель<= 300 В
Испытательное напряжение>= 3000 В
Наименьший радиус изгиба, фиксированная установка18 мм
Наименьший радиус изгиба, подвижная установка36 мм
Динамическая нагрузка (изгиб)Макс. Циклы гибки: 10000000, Радиус изгиба: 44 мм, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Динамическая грузоподъемность (крутильная)Кручение: +/-180 °/м, Циклы кручения: >=5000000, Частота кручения: 35 циклов/мин.
Без галогеновсогласно DIN VDE 0472 часть 815
Огнестойкостьсогласно UL 758/1581 FT2
Устойчивость к маслусогласно DIN EN 60811-2-1
Другое сопротивлениеустойчив к гидролизу и микробам
Особые свойстваГибкий кабельный канал, способный
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защитыIP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)-25 °C ... 90 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)-40 °C ... 80 °C (кабель, стационарная прокладка)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)-5 °C ... 80 °C (Кабель, flexible installation)
Стандартное обозначениеРазъем М8
Стандарты/спецификацииМЭК 61076-2-104
Номер позиции1694114
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажИИ
Ключ продуктаAF1BBA
GTIN4017918177201
Вес за штуку (включая упаковку)183 г
Вес за штуку (без упаковки)145,2 г
Номер таможенного тарифа85444290
Страна происхожденияDE
ЭКЛАСС-13.027060311
ЭКЛАСС-15.027060311
ЭТИМ 10.0EC001855
СПСК 21.026121600
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг1533 кг CO2-экв.
