SAC-3P-5,0-PVC/M12FS-2L - Кабель датчика/исполнительного устройства
SAC-3P-5,0-PVC/M12FS-2L - Кабель датчика/исполнительного устройства

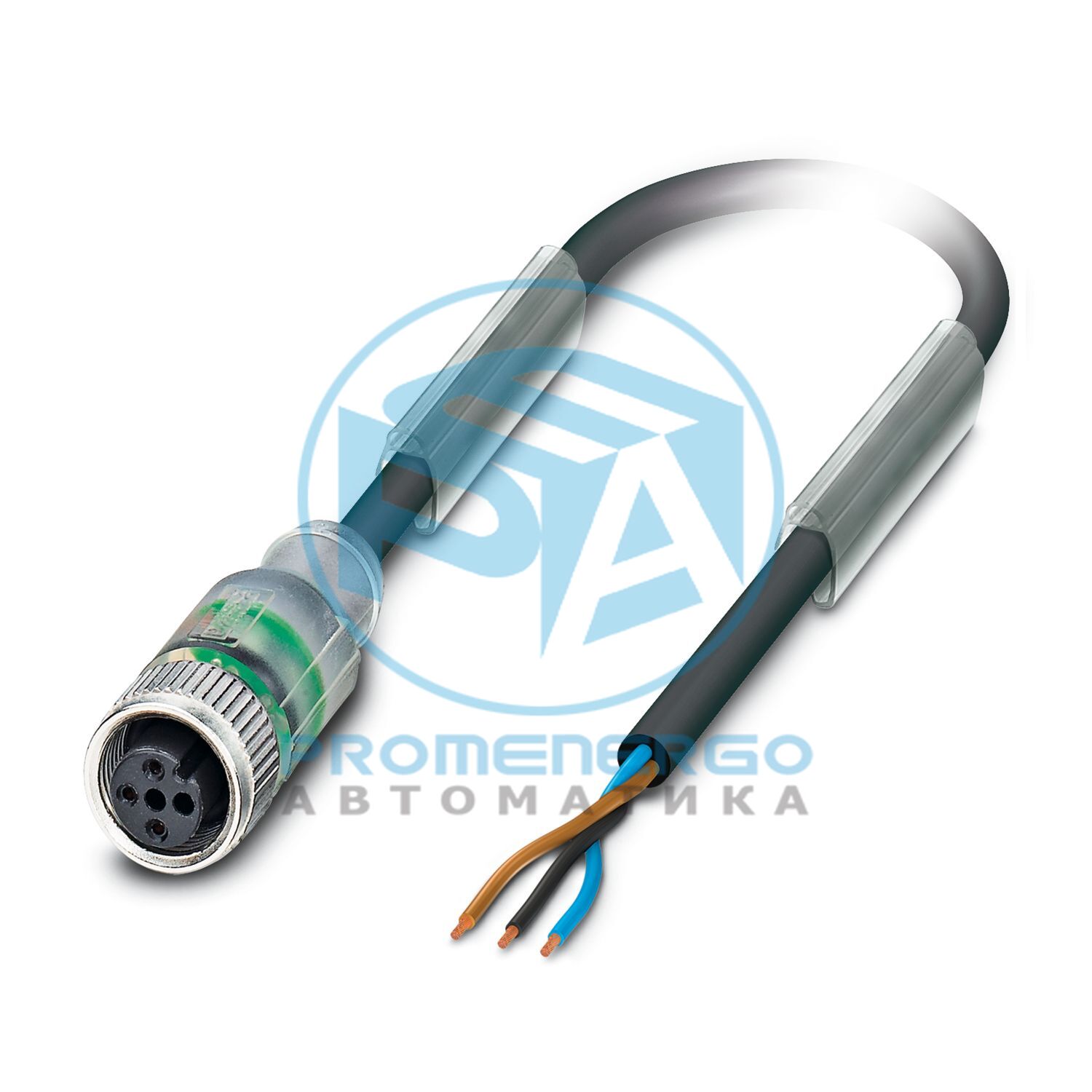

Кабель датчика/исполнительного устройства, 3-контактный, ПВХ, черный RAL 9005, свободный конец, на прямом разъеме M12, кодировка: A, с 2 светодиодами, длина кабеля: 5 м
Технические характеристики
Тип продукта
Кабель датчика/исполнительного устройства
Приложение
Стандартный
Количество позиций
3
Количество кабельных выводов
1
Экранированный
нет
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
24 В постоянного тока
Номинальный ток I Н
4 А
Циклы установки/извлечения
>= 100
Отображение статуса
2 светодиода
Индикация состояния присутствует
да
Тип
свободный конец кабеля
Тип
Розетка прямая М12
Количество позиций
3
Тип кодирования
А
Габаритный чертеж
Длина кабеля
5 м
Вес кабеля
40 кг/км
Стиль UL AWM
2464/1729 (80°С/300 В)
Количество позиций
3
Экранированный
нет
Тип кабеля
ПВХ черный [ПВХ]
Сигнальная линия структуры проводника
19х 0,15 мм
Сигнальная линия AWG
22
Сечение проводника
3x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
1,26 мм +/-0,05 мм
Внешний диаметр кабеля
4,30 мм +/-0,2 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
черный RAL 9005
Материал проводника
Голые медные провода
Материал изоляции проводов
ПВХ
Одиночный провод, цвет
коричневый, синий, черный
Толщина, изоляция
>= 0,23 мм (изоляция жил)
Толщина внешней оболочки
>= 0,76 мм
Общий поворот
3 провода, скрученные
Макс. сопротивление проводника
макс. 57 Ом/км (при 20 °C)
Сопротивление изоляции
>= 100 МОм*км (при 20 °C)
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение
>= 2500 В
Минимальный радиус изгиба, фиксированная установка
