SAC-3P-3,0-PUR/A-1L-R-ES-4A - Кабель датчика/исполнительного устройства
SAC-3P-3,0-PUR/A-1L-R-ES-4A - Кабель датчика/исполнительного устройства

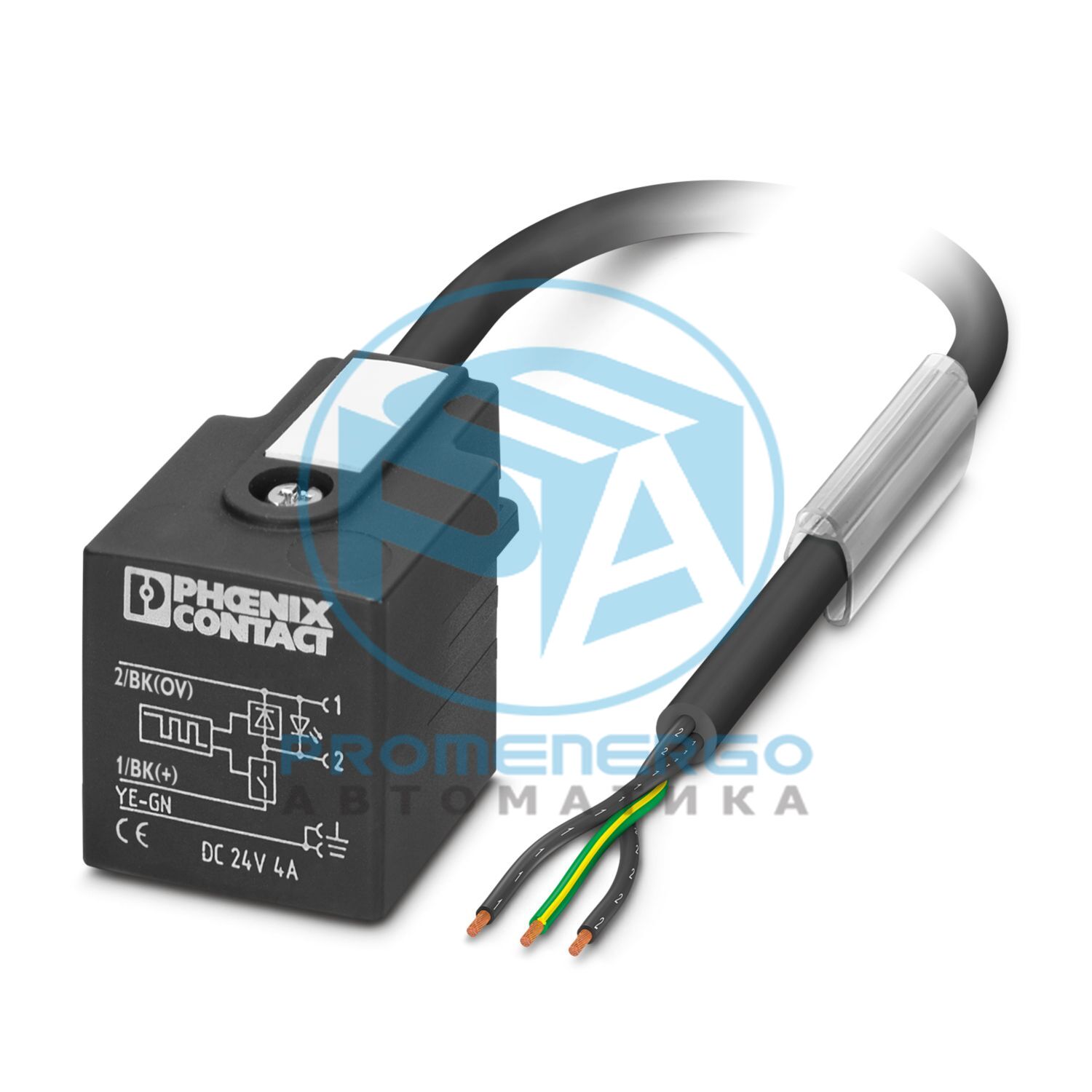

Кабель датчика/исполнительного устройства, 3-контактный, безгалогеновый полиуретан, черно-серый RAL 7021, свободный конец кабеля, на разъеме клапана A, с 1 светодиодом, Проводка: Безынерционный диод с устройством ограничения тока удержания, длина кабеля: 3 м, с устройством ограничения тока удержания для снижения энергопотребления
Технические характеристики
Тип продукта
Кабель датчика/исполнительного устройства с разъемом для клапана
Приложение
Стандартный
Количество позиций
3
Количество кабельных выводов
1
Экранированный
нет
Момент затяжки
0,6 Нм (соединитель клапана)
Материал корпуса плунжера клапана
ТПУ
Контактный материал
CuSn
Материал контактной вставки плунжера клапана
ПА 6.6
Материал контактной поверхности
Сн
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
24 В постоянного тока +/-20 %
Номинальный ток I Н
4 А
Время переключения
ок. 250 мс (начальное время работы)
Тактовая частота
ок. 1300 Гц (устройство ограничения тока удержания)
Частота переключения
макс. 1 Гц (подключенный клапан)
Крепежные винты
М3 х 29
Отображение статуса
1 светодиод
Индикация состояния присутствует
да
Тип
свободный конец кабеля
Тип
Разъем клапана А
Количество позиций
3
Материал
CuSn (Контакт)
Защитная схема
Обратный диод с устройством ограничения тока удержания
Габаритный чертеж
Длина кабеля
3 м
Вес кабеля
30 кг/км
Стиль UL AWM
20549
Количество позиций
3
Экранированный
нет
Тип кабеля
PUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника
28x 0,15 мм
Сигнальная линия AWG
20
Сечение проводника
3x 0,5 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,05 мм (сигнальная линия)
Внешний диаметр кабеля
4,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
черно-серый RAL 7021
Материал проводника
Голые медные провода
Материал изоляции проводов
ПП
Одиночный провод, цвет
черный 1, черный 2, зеленый/желтый
Общий поворот
3 провода, скрученные
Макс. сопротивление проводника
39 Ом/км (при 20 °C)
Сопротивление изоляции
мин. 20 МОм*км
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение
>= 1200 В
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
22,5 мм
Наименьший радиус изгиба, подвижная установка
45 мм
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 15000000, Радиус изгиба: 50 мм, Путь перемещения: 0,9 м, Скорость перемещения: 5 м/с, Ускорение: 30 м/с2
Без галогенов
согласно DIN VDE 0472 часть 815
Огнестойкость
согласно DIN VDE 0482
Устойчивость к маслу
согласно DIN EN 60811-2-1
Другое сопротивление
в значительной степени маслостойкий
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (рабочая) (Соединитель клапана)
