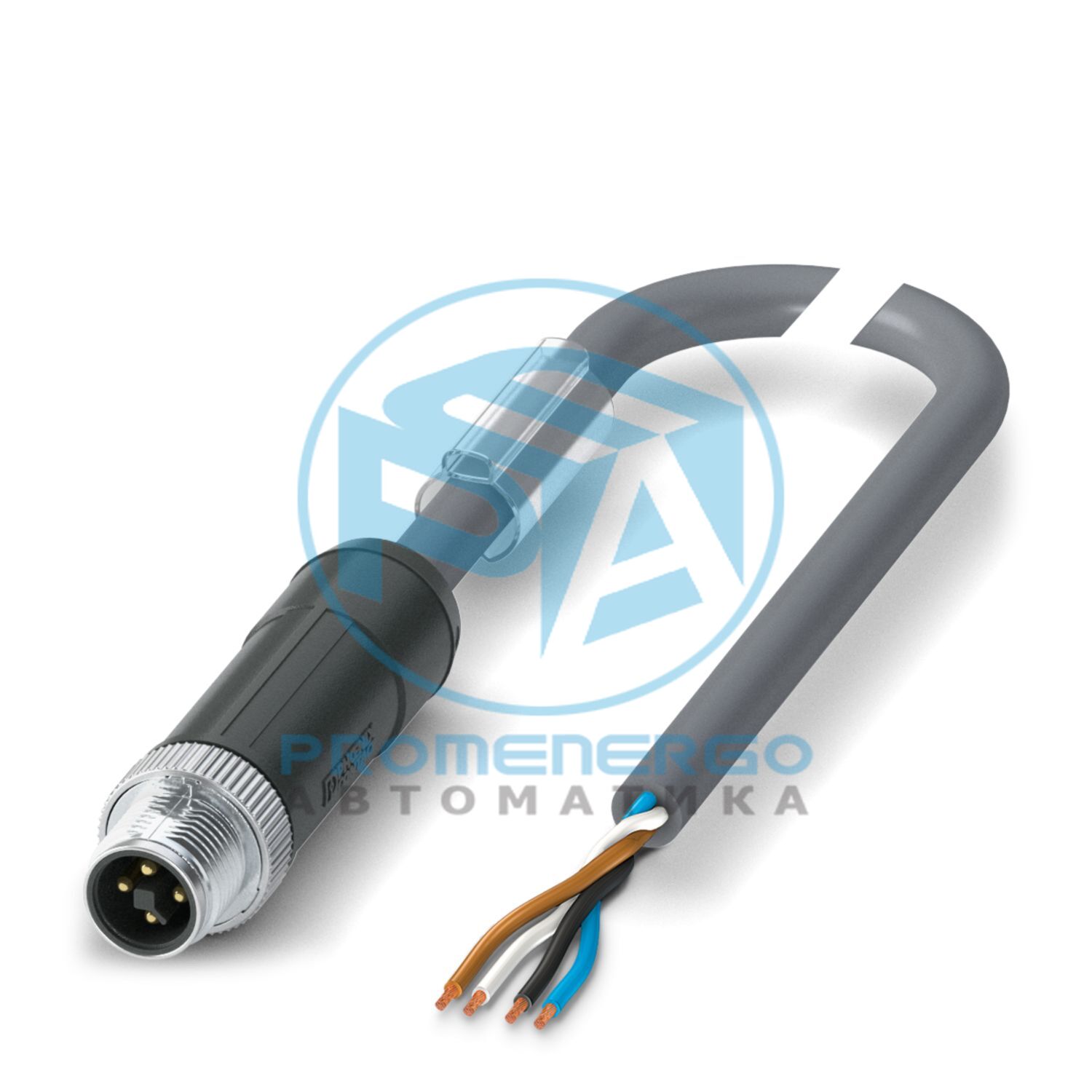

Силовой кабель, 4-контактный, ПВХ, черно-серый RAL 7021, Вилка прямая М12, кодировка: Т, на свободном конце кабеля, длина кабеля: 10 м, Для постоянного тока до 12 А/63 В
Технические характеристики
Тип продукта
Кабель питания
Приложение
Энергоснабжение
Количество позиций
4
Количество кабельных выводов
1
Экранированный
нет
Кодирование
Т
Категория перенапряжения
III
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
В0
Материал корпуса ручки
ПП
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
Пенсильвания
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
63 В постоянного тока
Номинальный ток I Н
12 А
Циклы установки/извлечения
> 100
Тип
Вилка прямая М12
Тип кодирования
Т (Мощность)
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
10 м
Вес кабеля
108 кг/км
Стиль UL AWM
20233/10493 (80°С/300 В)
Количество позиций
4
Экранированный
нет
Тип кабеля
ПВХ 1,5 мм2 черный [110]
Структура проводника, подача напряжения
78x0,15 мм
источник питания AWG
16
Сечение проводника
4x 1,5 мм2
Диаметр проволоки вкл. изоляция
2,35 мм +/-0,05 мм
Внешний диаметр кабеля
7,55 мм +/-0,25 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
черно-серый RAL 7021
Материал проводника
Голые медные провода
Материал изоляции проводов
ПВХ
Одиночный провод, цвет
коричневый, белый, синий, черный
Толщина, изоляция
>= 0,25 мм
Толщина внешней оболочки
ок. 1,30 мм
Макс. сопротивление проводника
<= 13 Ом/км (при 20 °C)
Сопротивление изоляции
>= 1 ГОм*км (при 20 °C)
Номинальное напряжение, кабель
<= 300 В переменного тока
Испытательное напряжение
>= 3000 В переменного тока (искровое испытание)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
38 мм
Наименьший радиус изгиба, подвижная установка
76 мм
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 2000000, Радиус изгиба: 10 x D, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Огнестойкость
According to UL 758/1581 (Кабель Flame)
Устойчивость к маслу
согласно DIN EN 60811-404, 168 часов при 60 °C
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
