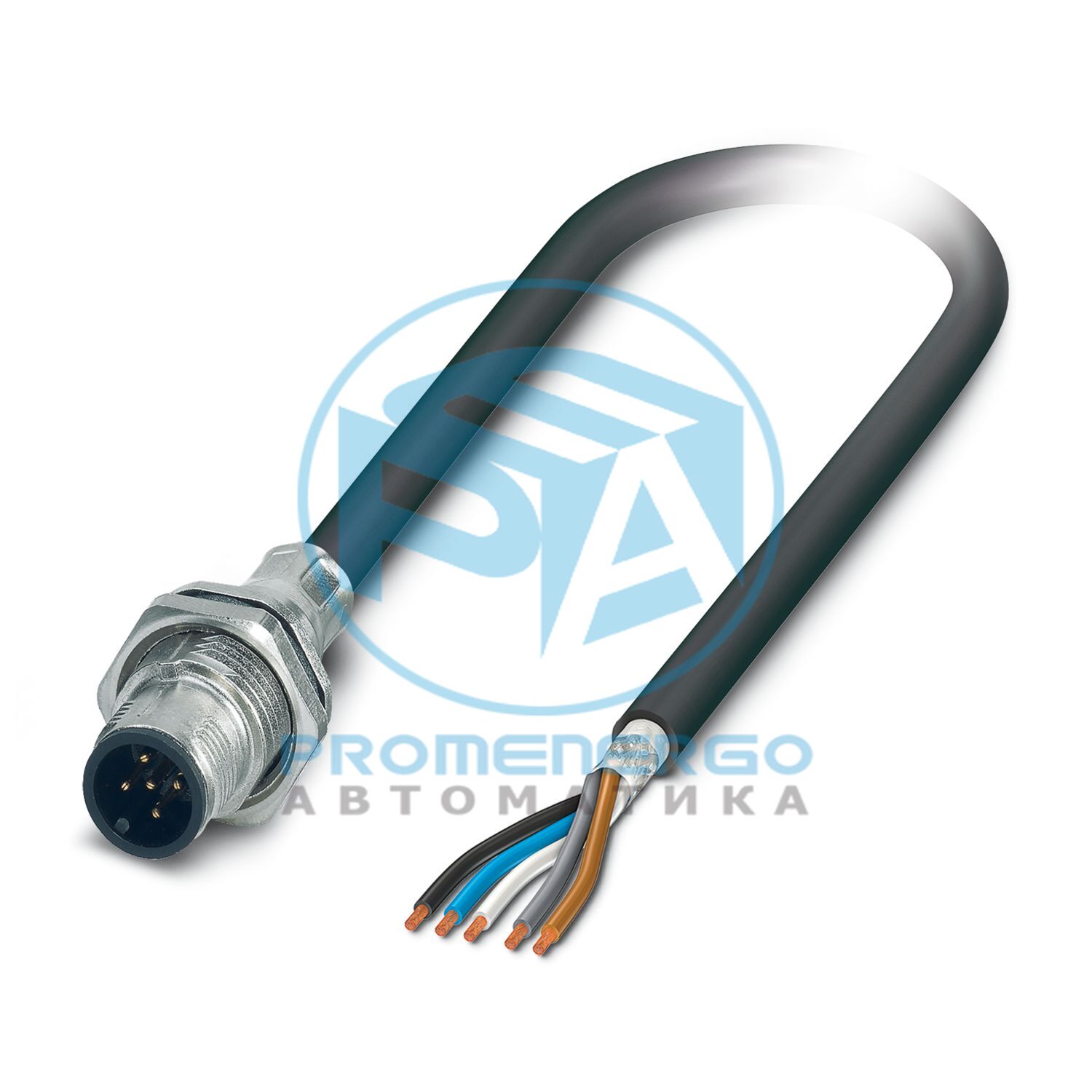

Разъем устройства, монтаж на задней панели, универсальный, 5-контактный, штифт, прямой, M12-SPEEDCON, A-кодировка, на свободном конце кабеля, кабельное соединение, длина кабеля: 1 м, ожидается, что со второго квартала 2026 года данное изделие будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Задний монтаж (M16 x 1,5, с плоской гайкой)
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Количество позиций
5
Количество кабельных выводов
1
Кодирование
А
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал корпуса
ГД-Зн
Материал Поверхность корпуса
Ни
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Контактный материал
CuZn
Материал контактной поверхности
Ау
Материал контактного носителя
ПА 6.6
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
60 В
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Способ подключения
Кабель connection
Тип контактного соединения
Приколоть
Момент затяжки
3 Нм ... 4 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
А
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
1 м
Вес кабеля
43 кг/км
Стиль UL AWM
20549/10493 (80°С/300 В)
Количество позиций
5
Экранированный
да
Тип кабеля
PUR безгалогеновый черный [PUR]
Сигнальная линия структуры проводника
42х0,10 мм
Сигнальная линия AWG
22
Сечение проводника
5x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
1,27 мм +/-0,05 мм (сигнальная линия)
Внешний диаметр кабеля
5,30 мм +/-0,25 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
черно-серый RAL 7021
Материал проводника
Голые медные провода
Материал изоляции проводов
ПП
Одиночный провод, цвет
коричневый, белый, синий, черный, серый
Толщина, изоляция
>= 0,21 мм
Толщина внешней оболочки
ок. 0,50 мм
Общий поворот
5 проводов вокруг наполнителя к жиле
Оптическое защитное покрытие
80 %
Макс. сопротивление проводника
макс. 57 Ом/км (при 20 °C)
Сопротивление изоляции
70 ГОм*км (при 20 °C)
Номинальное напряжение, кабель
300 В (при 20 °C)
Испытательное напряжение ядро/ядро
3000 В (при 20 °С)
Наименьший радиус изгиба, фиксированная установка
26 мм
Наименьший радиус изгиба, подвижная установка
52 мм (до +60 °С)
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 10000000, Радиус изгиба: 52 мм, Путь перемещения: 10 м, Скорость перемещения: 3 м/с, Ускорение: 10 м/с2
Высокая устойчивость к кислотам, щелочным растворам и растворителям.
Особые свойства
Гибкий кабельный канал, способный
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1419409
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКДГА
GTIN
4046356533287
Вес за штуку (включая упаковку)
76 г
Вес за штуку (без упаковки)
60 309 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
