NBC-M12MRY/0,3-94H/M12MRY - Гибридный кабель

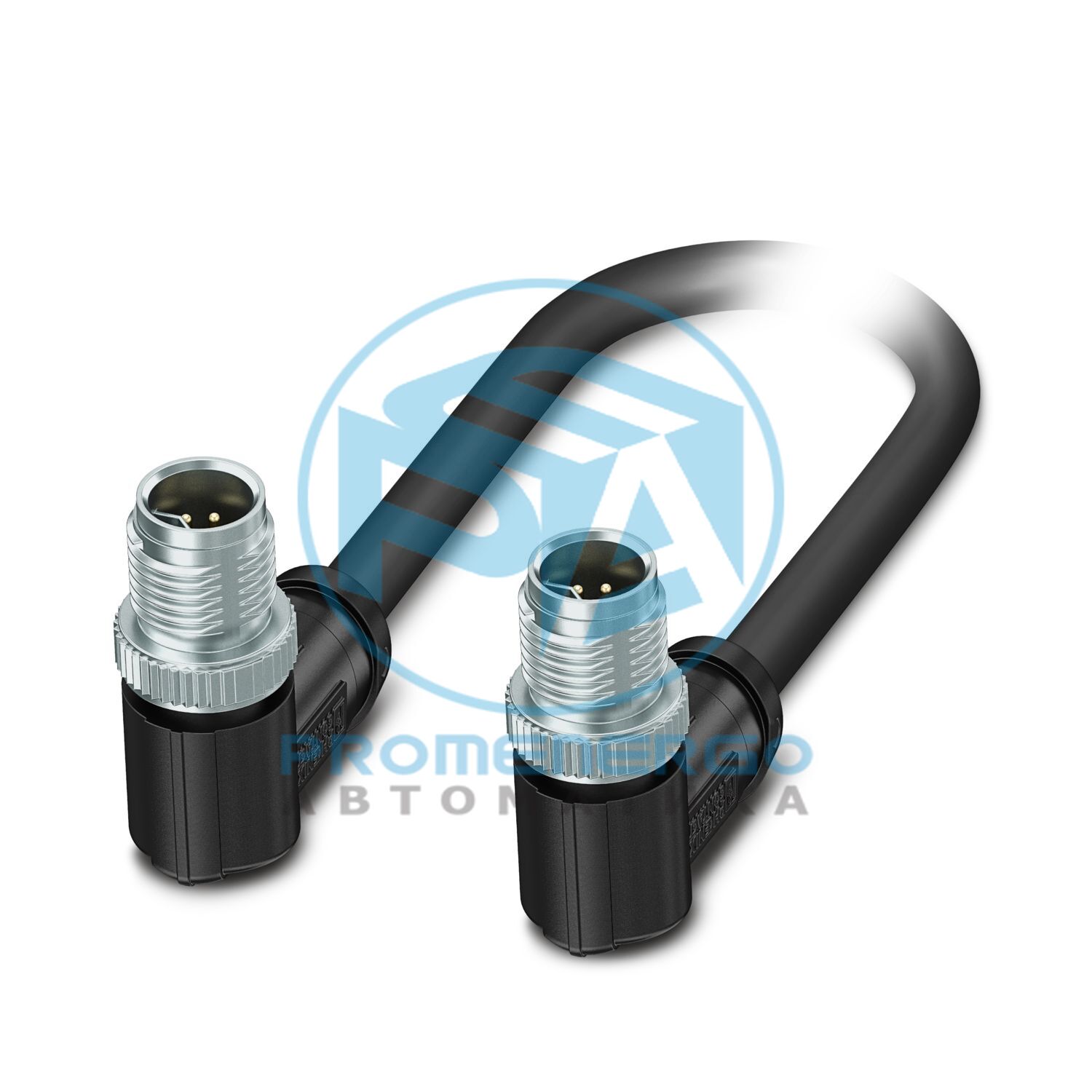

Гибридный кабель, гибридный Ethernet CAT5 (100 Мбит/с), 8-контактный, безгалогеновый полиуретан, черный RAL 9005, экранированный (Advanced Shielding Technology), угловой штекер M12, кодировка: Y / IP65/IP67, на угловом штекере M12, кодирование: Y / IP65/IP67, длина кабеля: 0,3 м, питание с Ethernet (PWE), версия для клиентов
Технические характеристики
Тип продукта Кабель передачи данных предварительно смонтирован Приложение Стандартный Количество позиций 8 Количество кабельных выводов 1 Экранированный да Кодирование Да
Автобусная система Ethernet Тип/категория сигнала Гибридный Ethernet CAT5 (IEC 11801), 100 Мбит/с
Отображение статуса нет Индикация состояния присутствует нет
Номинальное напряжение U N 48 В переменного тока (питание и данные) Номинальный ток I Н 6 А (Мощность) Среда передачи Медь Скорость передачи 100 Мбит/с
Класс воспламеняемости согласно UL 94. В0
Габаритный чертеж Расположение контактов гибридного разъема M12, 8-контактное, Y-кодировка, вид со стороны контактов Тип Штекер M12, угловой, 8-контактный, экранированный (усовершенствованная технология экранирования), маркировка: Y Количество позиций 8 Экранированный да Экранирование Передовая технология экранирования Тип/категория сигнала EtherCAT(R) CAT5 (IEC 11801), 100 Мбит/с Циклы установки/извлечения >= 100 Сопротивление изоляции >= 100 МОм Категория перенапряжения II Степень загрязнения 3 Момент затяжки 0,4 Нм Контакт с материалом CuZn Материал Контактная поверхность Ни/Ау Материал Контактный носитель ПА 6.6 Материал Винтовое соединение Цинковое литье под давлением, никелированное Материал корпуса ручки ТПУ, трудновоспламеняющийся, самозатухающий Материал уплотнения ФКМ Класс воспламеняемости согласно UL 94. В0 Степень защиты IP65 Температура окружающей среды (рабочая) -25 °С ... 85 °С Стандартное обозначение Разъем М12 Стандарты/правила МЭК 61076-2-113 Габаритный чертеж Расположение контактов гибридного разъема M12, 8-контактное, Y-кодировка, вид со стороны контактов Тип Штекер M12, угловой, 8-контактный, экранированный (усовершенствованная технология экранирования), маркировка: Y Количество позиций 8 Экранированный да Экранирование Передовая технология экранирования Тип/категория сигнала EtherCAT(R) CAT5 (IEC 11801), 100 Мбит/с Циклы установки/извлечения >= 100 Сопротивление изоляции >= 100 МОм Категория перенапряжения II Степень загрязнения 3 Момент затяжки 0,4 Нм Контакт с материалом CuZn Материал Контактная поверхность Ни/Ау Материал Контактный носитель ПА 6.6 Материал Винтовое соединение Цинковое литье под давлением, никелированное Материал корпуса ручки ТПУ, трудновоспламеняющийся, самозатухающий Материал уплотнения ФКМ Класс воспламеняемости согласно UL 94. В0 Степень защиты IP65 Температура окружающей среды (рабочая) -25 °С ... 85 °С Стандартное обозначение Разъем М12 Стандарты/правила МЭК 61076-2-113
Габаритный чертеж
Длина кабеля 0,3 м Стиль UL AWM 20233 (80°С/300 В) Количество позиций 8 Экранированный да Тип кабеля Гибридный Ethernet [94H] Структура проводника 1x4x AWG 26+1x4x AWG 18 Сигнальная линия AWG 26 источник питания AWG 18 Сечение проводника 4x 0,15 мм2 (данные) Диаметр проволоки вкл. изоляция 1,03 мм +/-0,02 мм (данные) Внешний диаметр кабеля 8,80 мм +/-0,2 мм Внешняя оболочка, материал ПУР Внешняя оболочка, цвет черный RAL 9005 Материал проводника Голые медные провода Материал изоляции проводов ПП (Данные) Одиночный провод, цвет белый/оранжевый, оранжевый, бело-зеленый, зеленый, белый, синий, коричневый, черный Общий поворот 1 звездочка четверка и 4 провода с 2 наполнителями Оптическое защитное покрытие 85 % Сопротивление изоляции >= 5 ГОм*км Сопротивление петли <= 280,00 Ом/км (данные) Волновое сопротивление 100 Ом +/-5 Ом (при 100 МГц) Дифференциальный импеданс 100 Ом +/-5 % (при 100 МГц) Номинальное напряжение, кабель <= 125 В (пиковое значение, не для приложений высокой мощности) Испытательное напряжение ядро/ядро 2000 В (50 Гц, 1 мин.) Испытательное напряжение Сердечник/Экран 2000,00 В (50 Гц, 1 мин.) Минимальный радиус изгиба, фиксированная установка 4 х Д Минимальный радиус изгиба, гибкая установка 8 х Д Динамическая нагрузка (изгиб) Макс. Циклы изгиба: 2000000, Радиус изгиба: 15 x D, Путь перемещения: 4,5 м, Скорость перемещения: 3 м/с, Ускорение: 3 м/с2, Температура окружающей среды: -20 °C ... 60 °C Ослабление щита >= 80,00 дБ (30 МГц ... 100 МГц) Без галогенов согласно МЭК 60754-1 Огнестойкость UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1) Устойчивость к маслу в соответствии с МЭК 60811-404 Температура окружающей среды (рабочая) -40 °C ... 80 °C (кабель, стационарная прокладка)
Стандартное обозначение Разъем М12 Стандарты/спецификации МЭК 61076-2-113
Номер позиции 1149291 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж ИИ Ключ продукта AF1CML GTIN 4063151144920 Вес за штуку (включая упаковку) 79,9 г Вес за штуку (без упаковки) 22,22 г Номер таможенного тарифа 85444290 Страна происхождения ПЛ
ЭКЛАСС-13.0 27060307 ЭКЛАСС-15.0 27060307
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt% CO2e кг 2842 кг CO2-экв.
