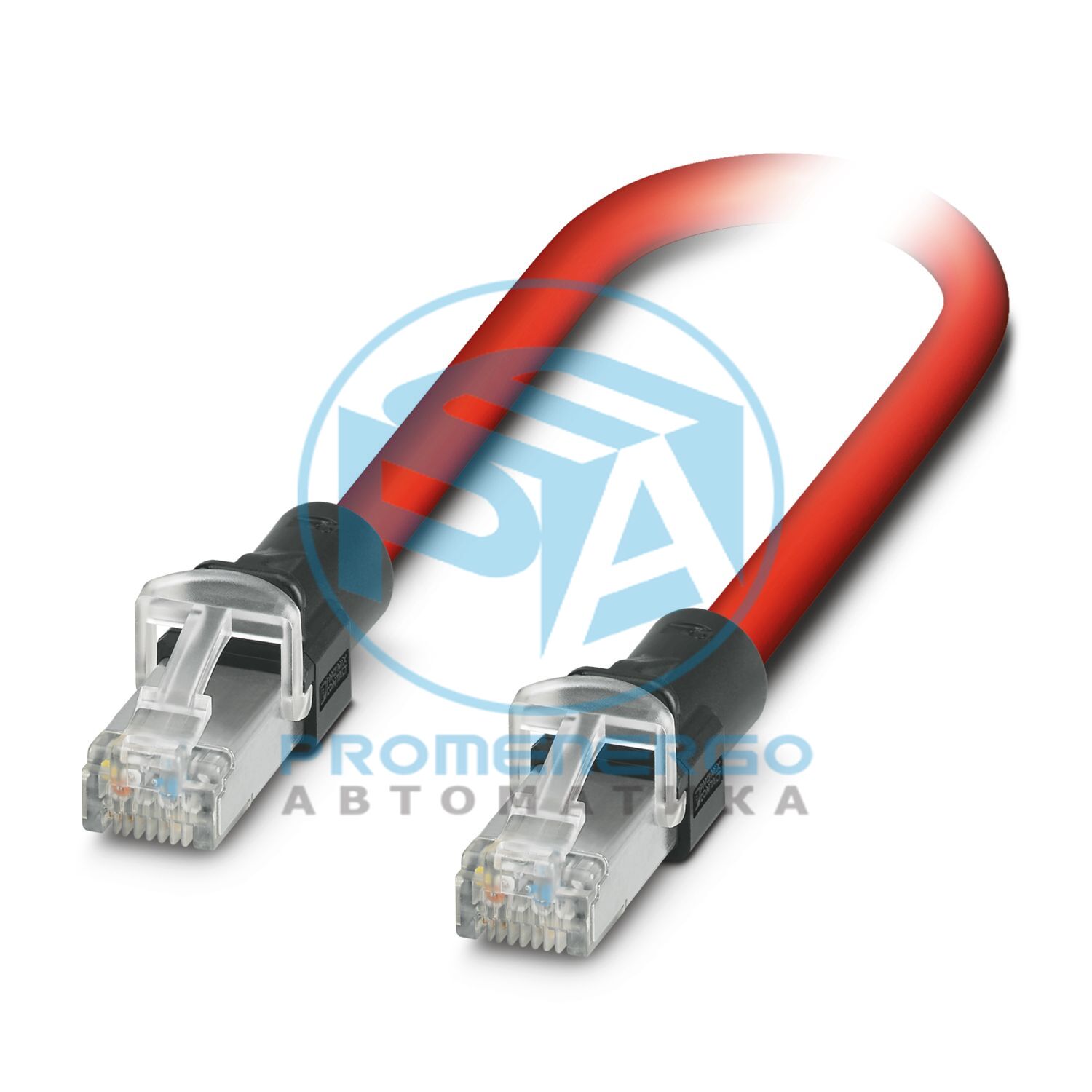

NBC-R4ACS/0,2-93K/R4ACS - Патч-кабель
Патч-кабель, RJ45/IP20 прямой на RJ45/IP20 прямой, длина кабеля: 0,2 м, количество позиций: 4, 100 Мбит/с, CAT5, сечение подключения: AWG 23-22, PROFINET, 1x4xAWG22/7, SF/TQ, сигнально-красный RAL 3020
Технические характеристики
| Тип продукта | Кабель передачи данных предварительно смонтирован |
|---|
| Семейство продуктов | RJ45 ПРОМЫШЛЕННЫЙ PN4 CAT5 |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип/категория сигнала | PROFINET CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Номинальное напряжение (III/2) | 72 В |
|---|
| Номинальный ток | 1,75 А |
|---|
| Сопротивление изоляции | > 1 ТОм |
|---|
| Контактное сопротивление | < 20 мОм |
|---|
| Скорость передачи | 100 Мбит/с |
|---|
| Характеристики трансмиссии (категория) | КАТ5 |
|---|
| Скорость передачи | 100 Мбит/с |
|---|
| Ширина | 13,8 мм |
|---|
| Высота | 14,8 мм |
|---|
| Длина | 44,2 мм |
|---|
| Тип | Разъем RJ45, прямой, 4-контактный |
|---|
| Количество позиций | 4 |
|---|
| Тип/категория сигнала | PROFINET CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Циклы установки/извлечения | >= 750 |
|---|
| Сила вставки | 50 Н (на сигнальный контакт) |
|---|
| Сила отвода | 30 Н (на сигнальный контакт) |
|---|
| Категория перенапряжения | я |
|---|
| Степень загрязнения | 2 |
|---|
| Контакт с материалом | CuSn6 |
|---|
| Материал Контактная поверхность | Ни/Ау |
|---|
| Материал Контактный носитель | ПК |
|---|
| Материал корпуса | ПП |
|---|
| Цвет (корпус) | черный |
|---|
| Класс воспламеняемости согласно UL 94. | V2 |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 85 °С |
|---|
| Тип | Разъем RJ45, прямой, 4-контактный |
|---|
| Количество позиций | 4 |
|---|
| Тип/категория сигнала | PROFINET CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Циклы установки/извлечения | >= 750 |
|---|
| Сила вставки | 50 Н (на сигнальный контакт) |
|---|
| Сила отвода | 30 Н (на сигнальный контакт) |
|---|
| Категория перенапряжения | я |
|---|
| Степень загрязнения | 2 |
|---|
| Контакт с материалом | CuSn6 |
|---|
| Материал Контактная поверхность | Ни/Ау |
|---|
| Материал Контактный носитель | ПК |
|---|
| Материал корпуса | ПП |
|---|
| Цвет (корпус) | черный |
|---|
| Класс воспламеняемости согласно UL 94. | V2 |
|---|
| Степень защиты | IP20 |
|---|
| Температура окружающей среды (рабочая) | -40 °С ... 85 °С |
|---|
Габаритный чертеж
| Длина кабеля | 0,20 м |
|---|
| Вес кабеля | 68 кг/км |
|---|
| Стиль UL AWM | 21694 (60 °С/600 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Серкос III [93K] |
|---|
| Структура проводника | 1x4xAWG22/7, SF/TQ |
|---|
| Время выполнения сигнала | 5,3 нс/м |
|---|
| Сигнальная линия структуры проводника | 7x 0,25 мм |
|---|
| Сигнальная линия AWG | 22 |
|---|
| Сечение проводника | 4x 0,34 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | ок. 1,55 мм |
|---|
| Внешний диаметр кабеля | 6,50 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | сигнально-красный RAL 3020 |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ЧП |
|---|
| Одиночный провод, цвет | белый, желтый, синий, оранжевый |
|---|
| Толщина внешней оболочки | ок. 0,90 мм |
|---|
| Тип экранирования пары | Полиэфирная фольга с алюминиевой подкладкой |
|---|
| Общий поворот | Звездный квадрат |
|---|
| Макс. сопротивление проводника | <= 120 Ом/км |
|---|
| Сопротивление изоляции | >= 0,5 ГОм*км |
|---|
| Сопротивление связи | <= 20,00 мОм/м (при 10 Гц) |
|---|
| Волновое сопротивление | 100 Ом +/-15 Ом (при 100 МГц) |
|---|
| Номинальное напряжение, кабель | 600 В |
|---|
| Испытательное напряжение ядро/ядро | 2000 В (50 Гц, 1 мин.) |
|---|
| Испытательное напряжение Сердечник/Экран | 2000,00 В (50 Гц, 1 мин.) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 3 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 7 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 20 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 46 мм |
|---|
| Огнестойкость | согласно UL 1685 (CSA FT 4) |
|---|
| Устойчивость к маслу | Ограниченно устойчив к маслу |
|---|
| Другое сопротивление | Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200) |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 70 °C (кабель, стационарная прокладка) |
|---|
| Температура окружающей среды (установка) | -20 °С ... 60 °С |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 85 °C (разъем RJ45) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C (разъем RJ45) |
|---|
| Стандарты/спецификации | МЭК 60603-7 |
|---|
| Номер позиции | 1113146 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | АЕ |
|---|
| Ключ продукта | АБНАБА |
|---|
| GTIN | 4063151034061 |
|---|
| Вес за штуку (включая упаковку) | 40,4 г |
|---|
| Вес за штуку (без упаковки) | 33 951 г |
|---|
| Номер таможенного тарифа | 85444210 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27060307 |
|---|
| ЭКЛАСС-15.0 | 27060307 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 4724 кг CO2-экв. |
|---|
