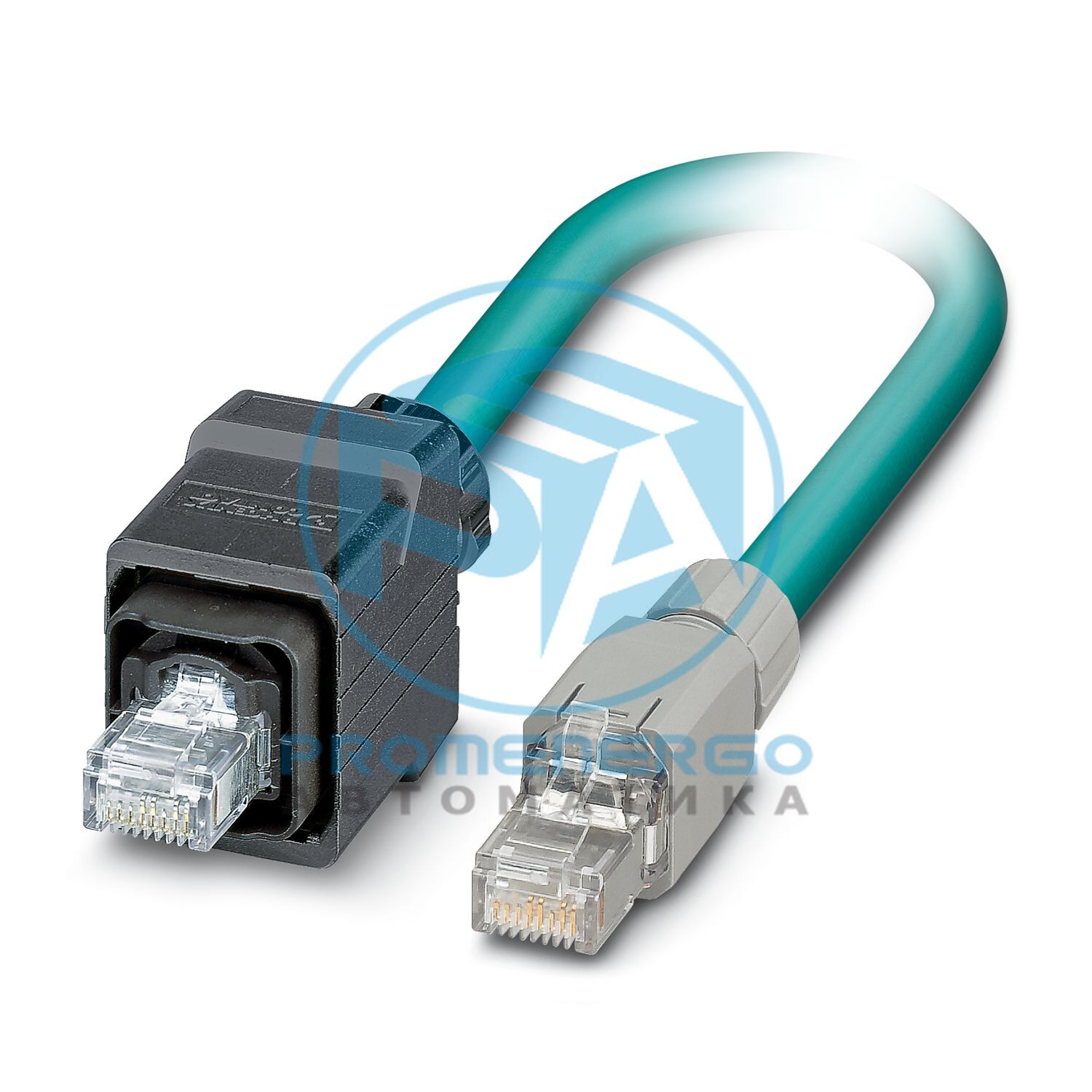

VS-PPC/PL-IP20-94C-LI/2,0 - Кабель сетевой
Готовый Ethernet-кабель, экранированный, 4 пары, AWG 26, подходит для использования с буксировочной цепью (19-жильный), RAL 5021 (морской синий), разъем RJ45/IP67, пластиковый корпус push/pull на разъеме RJ45/IP20, линия, длина 2 м
Технические характеристики
Тип продукта Кабель передачи данных предварительно смонтирован Семейство продуктов RJ45 ПРОМЫШЛЕННЫЙ IE8 CAT5 Количество позиций 8 Экранированный да
Тип/категория сигнала Ethernet CAT5, 1 Гбит/с
Скорость передачи 1 Гбит/с Скорость передачи 1 Гбит/с Волновое сопротивление 100 Ohm
Внешняя оболочка, материал ПУР Материал проводника Голые медные провода
Габаритный чертеж Разъём pin assignment plug RJ45 Тип Разъем RJ45, прямой, 8-контактный, Push Pull Количество позиций 8 Экранированный да Тип/категория сигнала Ethernet CAT5 (IEC 11801:2002), 1 Гбит/с Циклы установки/извлечения >= 500 Степень загрязнения 2 Контакт с материалом CuSn Материал Контактная поверхность Ни/Ау Материал Контактный носитель ПК Материал корпуса Пластик Цвет (корпус) черный Класс воспламеняемости согласно UL 94. V2 Степень защиты IP67 Температура окружающей среды (рабочая) -40 °С ... 70 °С Габаритный чертеж Разъём pin assignment Тип Разъем RJ45, прямой, 8-контактный Количество позиций 8 Тип/категория сигнала Ethernet CAT5 (IEC 11801:2002), 1 Гбит/с Циклы установки/извлечения >= 1000 Сила вставки < 20 Н (на сигнальный контакт) Сила отвода < 20 Н (на сигнальный контакт) Сопротивление изоляции > 500 МОм Категория перенапряжения я Степень загрязнения 2 Контакт с материалом CuSn Материал Контактная поверхность Ни/Ау Материал Контактный носитель ПК Цвет (корпус) серый Класс воспламеняемости согласно UL 94. В0 Степень защиты IP20 Температура окружающей среды (рабочая) -20 °С ... 70 °С
Габаритный чертеж
Длина кабеля 2,00 м Вес кабеля 57 кг/км Стиль UL AWM 20963 (80°С/30 В) Количество позиций 8 Экранированный да Тип кабеля Цепь Ethernet CAT5, 4 пары [94C] Структура проводника 4x2xAWG26/19, С/UTP Время выполнения сигнала 5,3 нс/м Сигнальная линия структуры проводника 19х 0,10 мм Сигнальная линия AWG 26 Сечение проводника 4x 2x 0,14 мм2 Диаметр проволоки вкл. изоляция 1 мм Внешний диаметр кабеля 6,90 мм +0,1 мм ... 0,2 мм Внешняя оболочка, материал ПУР Внешняя оболочка, цвет синий цвет RAL 5021 Материал проводника Голые медные провода Материал изоляции проводов ПП Одиночный провод, цвет белый/сине-синий, белый/оранжево-оранжевый, белый/зелено-зеленый, белый/коричнево-коричневый Толщина внешней оболочки 0,85 мм Витые пары 2 ядра на пару Общий поворот Четыре пары и четыре наполнителя до ядра Оптическое защитное покрытие 90 % Сопротивление изоляции >= 500 МОм*км Сопротивление связи <= 100,00 мОм/м (при 10 МГц) Сопротивление петли <= 290,00 Ом/км Волновое сопротивление 100 Ом +/-5 Ом (при 100 МГц) Емкость кабеля ок. 50 нФ/км (при 1 кГц) Номинальное напряжение, кабель <= 100 В Испытательное напряжение ядро/ядро 700 В (50 Гц, 1 мин.) Испытательное напряжение Сердечник/Экран 700,00 В (50 Гц, 1 мин.) Минимальный радиус изгиба, фиксированная установка 4 х Д Минимальный радиус изгиба, гибкая установка 8 х Д Наименьший радиус изгиба, фиксированная установка 28 мм Наименьший радиус изгиба, подвижная установка 56 мм Динамическая нагрузка (изгиб) Макс. Циклы гибки: 5000000, Радиус изгиба: 7,5 x D, Скорость перемещения: 3 м/с, Ускорение: 5 м/с2 Предел прочности <= 100 Н Затухание перекрестных помех на ближнем конце (NEXT) 65,3 дБ (при 1 МГц) Затухание перекрестных помех на ближнем конце с суммированием мощности (PSNEXT) 62,3 дБ (при 1 МГц) Обратное затухание (RL) 23 дБ (на частоте 4 МГц) Ослабление щита 3,2 дБ (при 1 МГц) Без галогенов согласно МЭК 60754-1 Огнестойкость согласно МЭК 60332-1-2 Устойчивость к маслу согласно EN 60811-2-1 Температура окружающей среды (рабочая) -40 °C ... 80 °C (кабель, стационарная прокладка) Температура окружающей среды (установка) -20 °С ... 80 °С
Номер позиции 1412972 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж АЕ Ключ продукта АБНАБЕ GTIN 4046356475730 Вес за штуку (включая упаковку) 158 г Вес за штуку (без упаковки) 149 492 г Номер таможенного тарифа 85444210 Страна происхождения ПЛ
ЭКЛАСС-13.0 27060307 ЭКЛАСС-15.0 27060307
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) 6,6'-ди-трет-бутил-2,2'-метиленди-п-крезол (CAS: 119-47-1) SCIP b5846c99-55c4-4f91-89e4-0313f6b19641 CO2e кг 7,16 кг CO2-экв.
