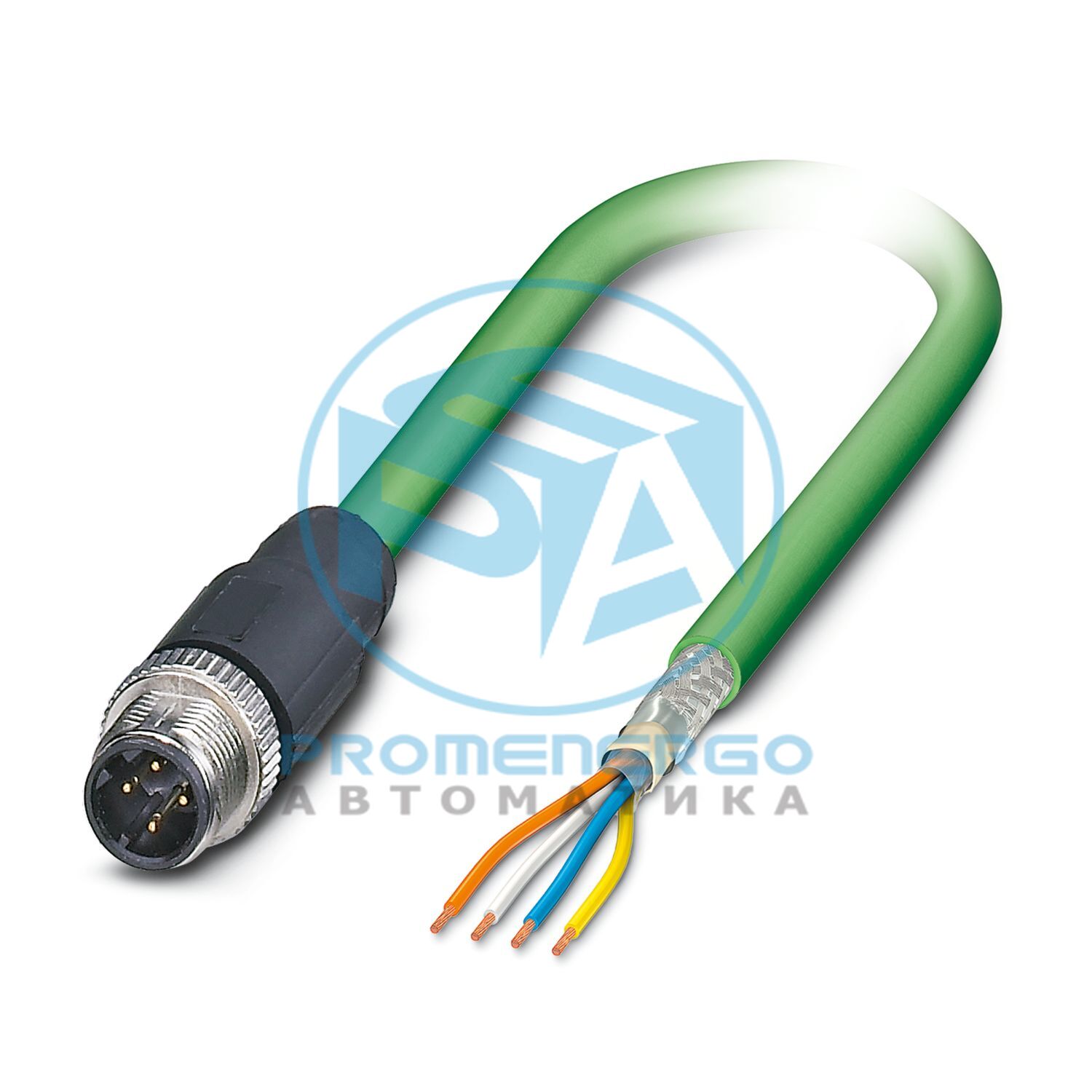

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-контактный, безгалогеновый полиуретан, зеленый RAL 6018, штекер прямой M12, кодирование: D / IP67, на свободном конце кабеля, длина кабеля: 2 м
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Стандартный
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Номинальное напряжение U N
48 В переменного тока
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Циклы установки/извлечения
>= 100
Тип
Штекер прямой M12 / IP67
Количество позиций
4
Тип кодирования
Д (Данные)
Цвет ручки
черный
Степень защиты
IP67
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
2 м
Вес кабеля
55 кг/км
Стиль UL AWM
20233 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
PROFINET-робот CAT5 [93R]
Структура проводника
1x4xAWG22/19, S/TQ
Время выполнения сигнала
4,8 нс/м
Сигнальная линия структуры проводника
19х 0,15 мм
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
Вспененный полиэтилен
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Толщина внешней оболочки
ок. 1,00 мм
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 500 МОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-5 Ом (при 100 МГц)
Номинальное напряжение, кабель
300 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Наименьший радиус изгиба, фиксированная установка
33 мм
Динамическая грузоподъемность (крутильная)
Кручение: +/-180 °/м, Циклы кручения: 1000000
Ослабление щита
2,9 дБ (при 1 МГц)
Без галогенов
согласно МЭК 60754-1
Огнестойкость
согласно МЭК 60332-1-2
Устойчивость к маслу
согласно DIN EN 60811-2-1
Другое сопротивление
Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
