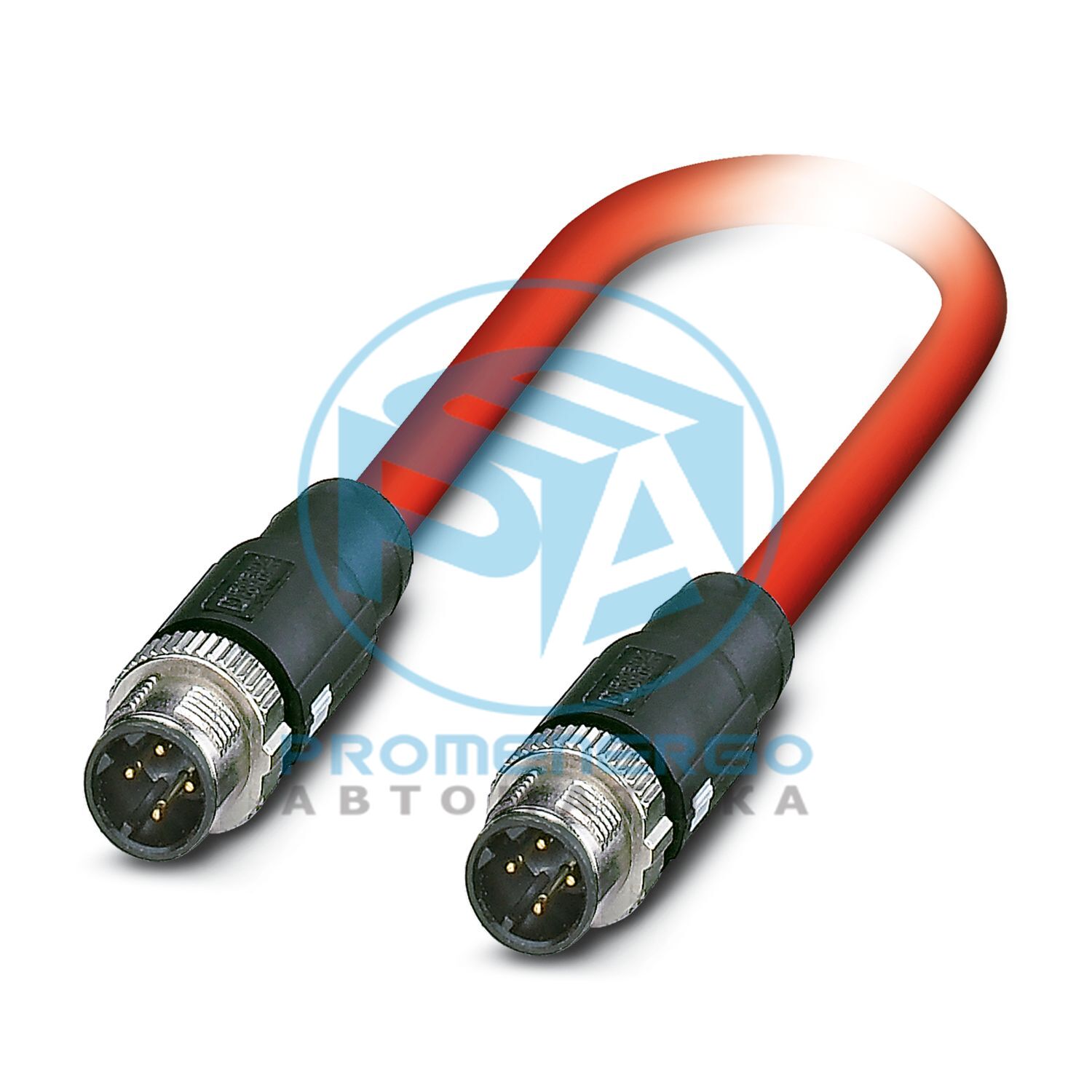

НБК-М12МСД/10,0-93К/М12МСД - Кабель сетевой
Сетевой кабель, Sercos CAT5 (100 Мбит/с), 4-контактный, ПВХ/ПВХ, сигнально-красный RAL 3020, экранированный, Вилка прямая M12 SPEEDCON, кодировка: D/IP67, вкл. Вилка прямая M12 SPEEDCON, кодировка: D/IP67, длина кабеля: 10 м
Технические характеристики
| Тип продукта | Кабель передачи данных предварительно смонтирован |
|---|
| Приложение | Стандартный |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Кодирование | Д |
|---|
| Автобусная система | Серкос III |
|---|
| Тип/категория сигнала | Sercos CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Отображение статуса | нет |
|---|
| Индикация состояния присутствует | нет |
|---|
| Номинальное напряжение U N | 48 В переменного тока |
|---|
| Номинальный ток I Н | 4 А |
|---|
| Среда передачи | Медь |
|---|
| Скорость передачи | 100 Мбит/с |
|---|
| Характеристики трансмиссии (категория) | КАТ5 (МЭК 11801:2002) |
|---|
| Тип | Штекер прямой M12 SPEEDCON / IP67 |
|---|
| Количество позиций | 4 |
|---|
| Тип блокировки | СКИДКОН |
|---|
| Тип кодирования | Д (Данные) |
|---|
| Цвет ручки | черный |
|---|
| Материал | CuSn (Контакт) |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Степень защиты | IP67 |
|---|
| Температура окружающей среды (рабочая) | -25 °С ... 90 °С |
|---|
| Тип | Штекер прямой M12 SPEEDCON / IP67 |
|---|
| Количество позиций | 4 |
|---|
| Тип блокировки | СКИДКОН |
|---|
| Тип кодирования | Д (Данные) |
|---|
| Цвет ручки | черный |
|---|
| Материал | CuSn (Контакт) |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Степень защиты | IP67 |
|---|
| Температура окружающей среды (рабочая) | -25 °С ... 90 °С |
|---|
Габаритный чертеж
| Длина кабеля | 10 м |
|---|
| Вес кабеля | 68 кг/км |
|---|
| Стиль UL AWM | 21694 (60 °С/600 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Серкос III [93K] |
|---|
| Структура проводника | 1x4xAWG22/7, SF/TQ |
|---|
| Время выполнения сигнала | 5,3 нс/м |
|---|
| Сигнальная линия структуры проводника | 7x 0,25 мм |
|---|
| Сигнальная линия AWG | 22 |
|---|
| Сечение проводника | 4x 0,34 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | ок. 1,55 мм |
|---|
| Внешний диаметр кабеля | 6,50 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | сигнально-красный RAL 3020 |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ЧП |
|---|
| Одиночный провод, цвет | белый, желтый, синий, оранжевый |
|---|
| Толщина внешней оболочки | ок. 0,90 мм |
|---|
| Тип экранирования пары | Полиэфирная фольга с алюминиевой подкладкой |
|---|
| Общий поворот | Звездный квадрат |
|---|
| Макс. сопротивление проводника | <= 120 Ом/км |
|---|
| Сопротивление изоляции | >= 0,5 ГОм*км |
|---|
| Сопротивление связи | <= 20,00 мОм/м (при 10 Гц) |
|---|
| Волновое сопротивление | 100 Ом +/-15 Ом (при 100 МГц) |
|---|
| Номинальное напряжение, кабель | 600 В |
|---|
| Испытательное напряжение ядро/ядро | 2000 В (50 Гц, 1 мин.) |
|---|
| Испытательное напряжение Сердечник/Экран | 2000,00 В (50 Гц, 1 мин.) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 3 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 7 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 20 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 46 мм |
|---|
| Огнестойкость | согласно UL 1685 (CSA FT 4) |
|---|
| Устойчивость к маслу | Ограниченно устойчив к маслу |
|---|
| Другое сопротивление | Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200) |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 70 °C (кабель, стационарная прокладка) |
|---|
| Температура окружающей среды (установка) | -20 °С ... 60 °С |
|---|
| Степень защиты | IP65 (разъем M12) |
|---|
| Температура окружающей среды (при эксплуатации) (вилка/гнездо) | -25 °C ... 90 °C (разъем M12) |
|---|
| Стандартное обозначение | Разъем М12 |
|---|
| Стандарты/спецификации | МЭК 61076-2-101 |
|---|
| Номер позиции | 1411536 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ИИ |
|---|
| Ключ продукта | AF1CJO |
|---|
| GTIN | 4046356933797 |
|---|
| Вес за штуку (включая упаковку) | 701 г |
|---|
| Вес за штуку (без упаковки) | 701 г |
|---|
| Номер таможенного тарифа | 85444290 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27060307 |
|---|
| ЭКЛАСС-15.0 | 27060307 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 3243 кг CO2-экв. |
|---|
