NBC-M12MR-IE/.../... - Сетевой кабель

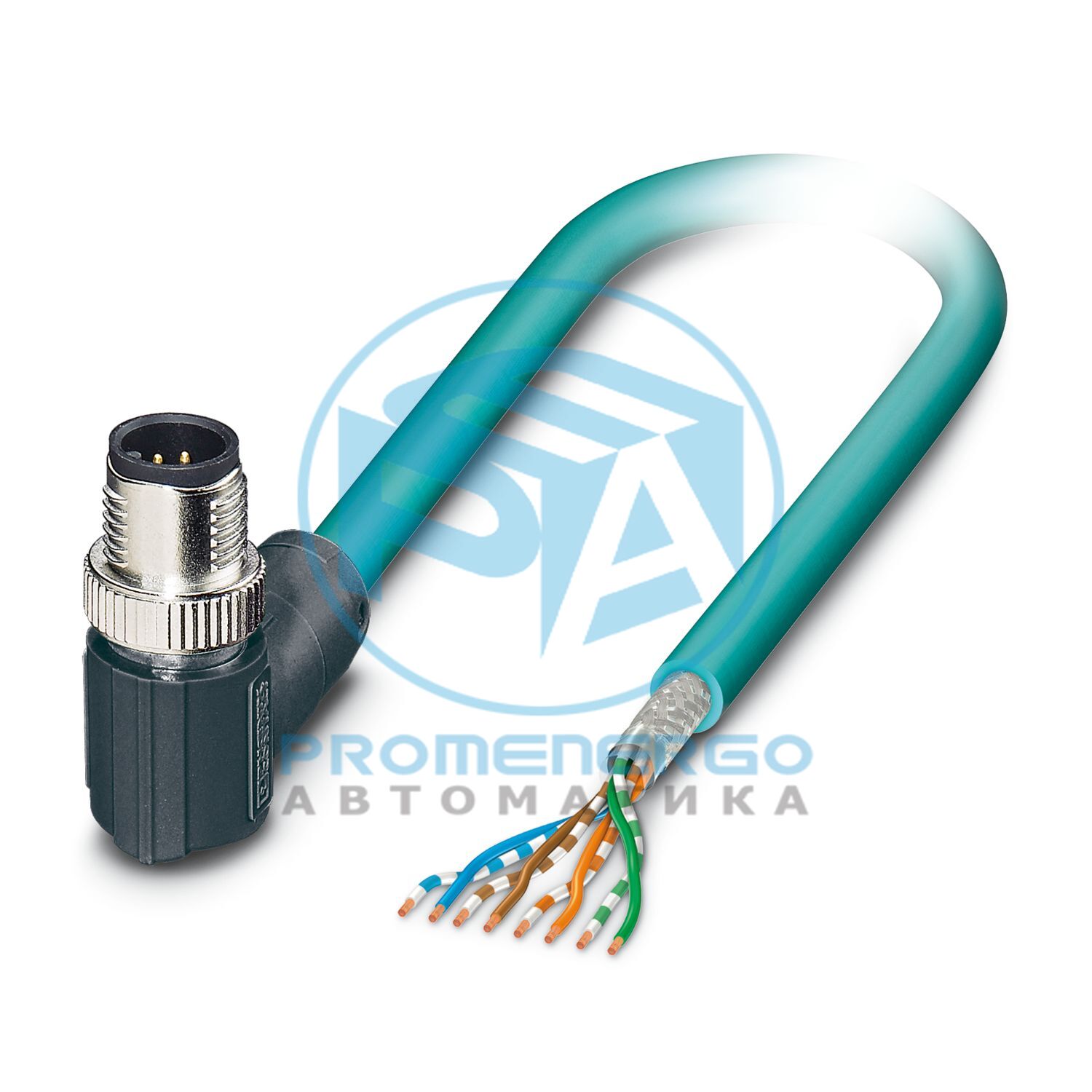

Сетевой кабель, Ethernet CAT5 (1 Гбит/с), 8-контактный, переменного типа кабеля, экранированный, угловой штекер M12 SPEEDCON, кодирование: A / IP67, на свободном конце кабеля, длина кабеля: свободный вход (0,2...40,0 м)
Технические характеристики
Тип продукта Кабель передачи данных предварительно смонтирован Приложение Стандартный Количество позиций 8 Количество кабельных выводов 1 Экранированный да Кодирование А
Автобусная система Ethernet Тип/категория сигнала Ethernet CAT5 (на основе IEC 11801), 1 Гбит/с
Отображение статуса нет Индикация состояния присутствует нет
Номинальное напряжение U N 48 В переменного тока Номинальный ток I Н 2 А Среда передачи Медь Скорость передачи 1 Гбит/с Характеристики трансмиссии (категория) КАТ5 (МЭК 11801:2002)
Тип Разъем угловой M12 SPEEDCON / IP67 Количество позиций 8 Тип блокировки СКИДКОН Тип кодирования А (стандартный) Цвет ручки черный Материал CuSn (Контакт) Циклы установки/извлечения >= 100 Сопротивление изоляции >= 100 МОм Момент затяжки 0,4 Нм Степень защиты IP67 Температура окружающей среды (рабочая) -25 °С ... 90 °С Тип свободный конец кабеля
Габаритный чертеж
Длина кабеля Свободный вход (0,2...40,0 м) Вес кабеля 47 кг/км Стиль UL AWM 20963 (80°С/30 В) Количество позиций 8 Экранированный да Тип кабеля Гибкий Ethernet CAT5, 4 пары [94B] Структура проводника 4x2xAWG26/7, СФ/UTP Время выполнения сигнала 5,3 нс/м Сигнальная линия структуры проводника 7x 0,16 мм Сигнальная линия AWG 26 Сечение проводника 4x 2x 0,14 мм2 Диаметр проволоки вкл. изоляция 0,96 мм Внешний диаметр кабеля 6,40 мм +/-0,2 мм Внешняя оболочка, материал ПУР Внешняя оболочка, цвет синий цвет RAL 5021 Материал проводника Голые медные провода Материал изоляции проводов Вспененный полиэтилен Одиночный провод, цвет белый/сине-синий, белый/оранжево-оранжевый, белый/зелено-зеленый, белый/коричнево-коричневый Толщина внешней оболочки 1,05 мм Витые пары 2 ядра на пару Общий поворот 4 пары для ядра Экранирование Фольга с алюминиевым покрытием, экранирующая оплетка из луженой меди Оптическое защитное покрытие 70 % Сопротивление изоляции >= 5 ГОм*км Сопротивление связи <= 100,00 мОм/м (при 10 МГц) Сопротивление петли <= 290,00 Ом/км Волновое сопротивление 100 Ом +/-5 Ом (при 100 МГц) Емкость кабеля 48 нФ/км (при 1 кГц) Номинальное напряжение, кабель <= 100 В Испытательное напряжение ядро/ядро 700 В (50 Гц, 1 мин.) Испытательное напряжение Сердечник/Экран 700,00 В (50 Гц, 1 мин.) Минимальный радиус изгиба, фиксированная установка 4 х Д Минимальный радиус изгиба, гибкая установка 8 х Д Наименьший радиус изгиба, фиксированная установка 26 мм Наименьший радиус изгиба, подвижная установка 52 мм Предел прочности <= 100 Н Затухание перекрестных помех на ближнем конце (NEXT) 71,3 дБ (при 1 МГц) Затухание перекрестных помех на ближнем конце с суммированием мощности (PSNEXT) 62,3 дБ (при 1 МГц) Обратное затухание (RL) 23 дБ (на частоте 4 МГц) Дистанционное подавление перекрестных помех (FEXT) 23 дБ (на частоте 4 МГц) Затухание волны 3,2 дБ (при 1 МГц) Без галогенов согласно МЭК 60754-1 Огнестойкость согласно МЭК 60332-1-2 Устойчивость к маслу согласно EN 60811-2-1 Температура окружающей среды (рабочая) -40 °C ... 80 °C (кабель, стационарная прокладка) Вес кабеля 57 кг/км Стиль UL AWM 20963 (80°С/30 В) Количество позиций 8 Экранированный да Тип кабеля Цепь Ethernet CAT5, 4 пары [94C] Структура проводника 4x2xAWG26/19, С/UTP Время выполнения сигнала 5,3 нс/м Сигнальная линия структуры проводника 19х 0,10 мм Сигнальная линия AWG 26 Сечение проводника 4x 2x 0,14 мм2 Диаметр проволоки вкл. изоляция 1 мм Внешний диаметр кабеля 6,90 мм +0,1 мм ... 0,2 мм Внешняя оболочка, материал ПУР Внешняя оболочка, цвет синий цвет RAL 5021 Материал проводника Голые медные провода Материал изоляции проводов ПП Одиночный провод, цвет белый/сине-синий, белый/оранжево-оранжевый, белый/зелено-зеленый, белый/коричнево-коричневый Толщина внешней оболочки 0,85 мм Витые пары 2 ядра на пару Общий поворот Четыре пары и четыре наполнителя до ядра Экранирование Экран в оплетке из луженой меди Оптическое защитное покрытие 90 % Сопротивление изоляции >= 500 МОм*км Сопротивление связи <= 100,00 мОм/м (при 10 МГц) Сопротивление петли <= 290,00 Ом/км Волновое сопротивление 100 Ом +/-5 Ом (при 100 МГц) Емкость кабеля ок. 50 нФ/км (при 1 кГц) Номинальное напряжение, кабель <= 100 В Испытательное напряжение ядро/ядро 700 В (50 Гц, 1 мин.) Испытательное напряжение Сердечник/Экран 700,00 В (50 Гц, 1 мин.) Минимальный радиус изгиба, фиксированная установка 4 х Д Минимальный радиус изгиба, гибкая установка 8 х Д Наименьший радиус изгиба, фиксированная установка 28 мм Наименьший радиус изгиба, подвижная установка 56 мм Динамическая нагрузка (изгиб) Макс. Циклы гибки: 5000000, Радиус изгиба: 7,5 x D, Скорость перемещения: 3 м/с, Ускорение: 5 м/с2 Предел прочности <= 100 Н Затухание перекрестных помех на ближнем конце (NEXT) 65,3 дБ (при 1 МГц) Затухание перекрестных помех на ближнем конце с суммированием мощности (PSNEXT) 62,3 дБ (при 1 МГц) Обратное затухание (RL) 23 дБ (на частоте 4 МГц) Дистанционное подавление перекрестных помех (FEXT) 23 дБ (на частоте 4 МГц) Затухание волны 3,2 дБ (при 1 МГц) Без галогенов согласно МЭК 60754-1 Огнестойкость согласно МЭК 60332-1-2 Устойчивость к маслу согласно EN 60811-2-1 Температура окружающей среды (рабочая) -40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты IP65 Температура окружающей среды (при эксплуатации) (вилка/гнездо) -25 °C ... 90 °C (разъем M12)
Стандартное обозначение Разъем М12 Стандарты/спецификации МЭК 61076-2-101
Номер позиции 1408675 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Примечание Под заказ (возврату не подлежит). Ключ продаж ИИ Ключ продукта AF1CMI Номер таможенного тарифа 85444290 Страна происхождения ПЛ
ЭКЛАСС-13.0 27060307 ЭКЛАСС-15.0 27060307
Соответствует требованиям ЕС RoHS к веществам Да (Нет exemptions) Экологичный период использования (EFUP) EFUP-E Нет hazardous substances above the limits Вещество-кандидат REACH (№ CAS) Нет substance above 0.1 wt%
