This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Разъёмs for Outside Environment (Balanced cabling)
Тип продукта

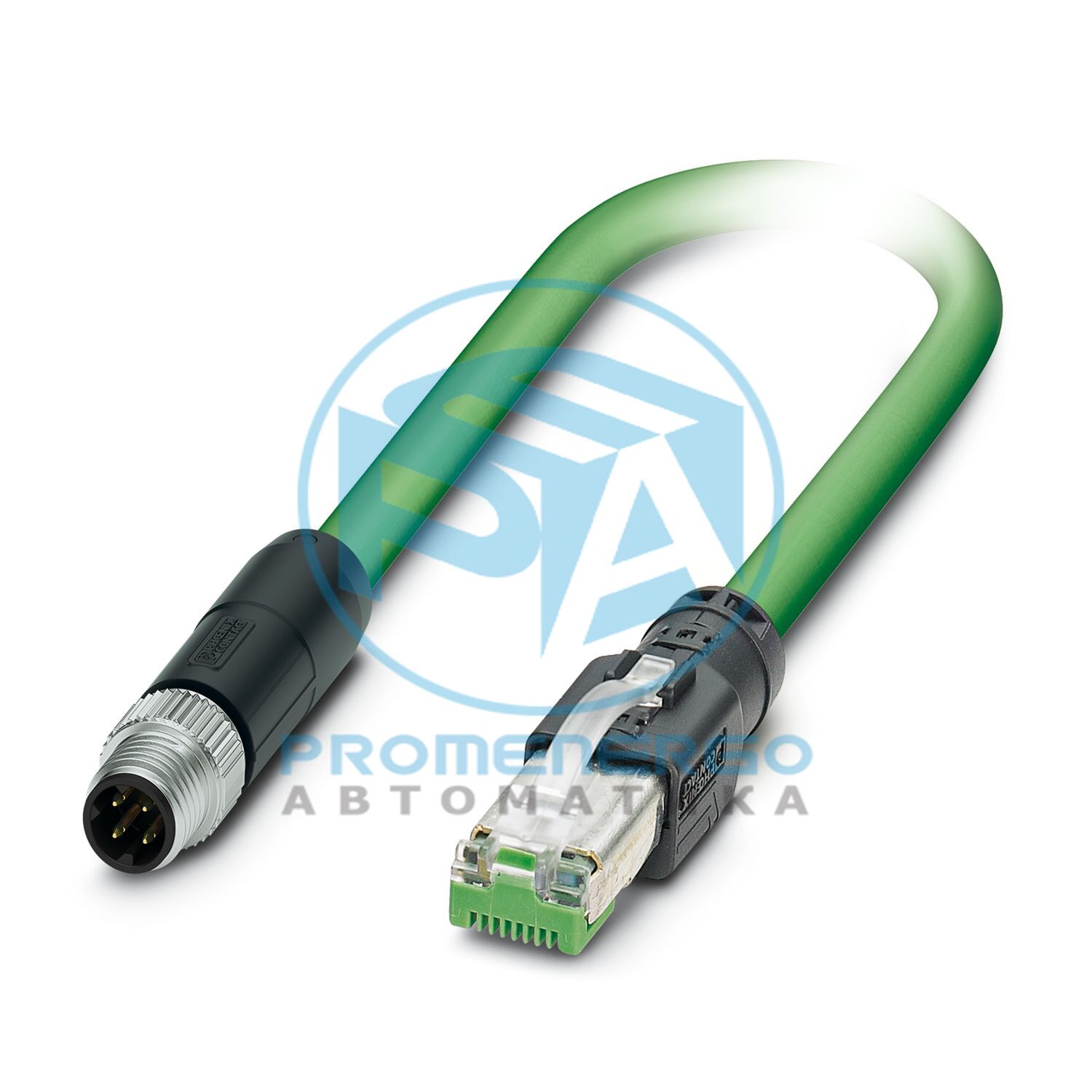

Кабель передачи данных предварительно смонтирован
Приложение
Стандартный
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кодирование
Д
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Отображение статуса
нет
Индикация состояния присутствует
нет
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Тип
Штекер прямой М8
Габаритный чертеж
Разъём pin assignment plug RJ45
Тип
RJ45, прямой
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Циклы установки/извлечения
>= 750
Сопротивление изоляции
>= 100 МОм
Категория перенапряжения
я
Степень загрязнения
2
Контакт с материалом
CuSn
Материал Контактная поверхность
Ни/Ау
Материал Контактный носитель
Пенсильвания
Материал корпуса
Пенсильвания
Цвет (корпус)
черный
Класс воспламеняемости согласно UL 94.
V2
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 80 °С
Габаритный чертеж
Длина кабеля
1 м
Стиль UL AWM
21695 (80 °С/600 В)
Количество позиций
4
Экранированный
да
Тип кабеля
PROFINET ПВХ многожильный CAT5 [93B]
Структура проводника
1x4xAWG22/7, SF/TQ
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,1 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ЧП
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 5 ГОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-5 Ом (при 100 МГц)
Номинальное напряжение, кабель
<= 600 В
Испытательное напряжение ядро/ядро
2000 В ((50 Гц/1 мин))
Испытательное напряжение Сердечник/Экран
2000,00 В ((50 Гц/1 мин))
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Огнестойкость
UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1)
Устойчивость к маслу
OIL RES I согласно UL 2256.
Другое сопротивление
Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
