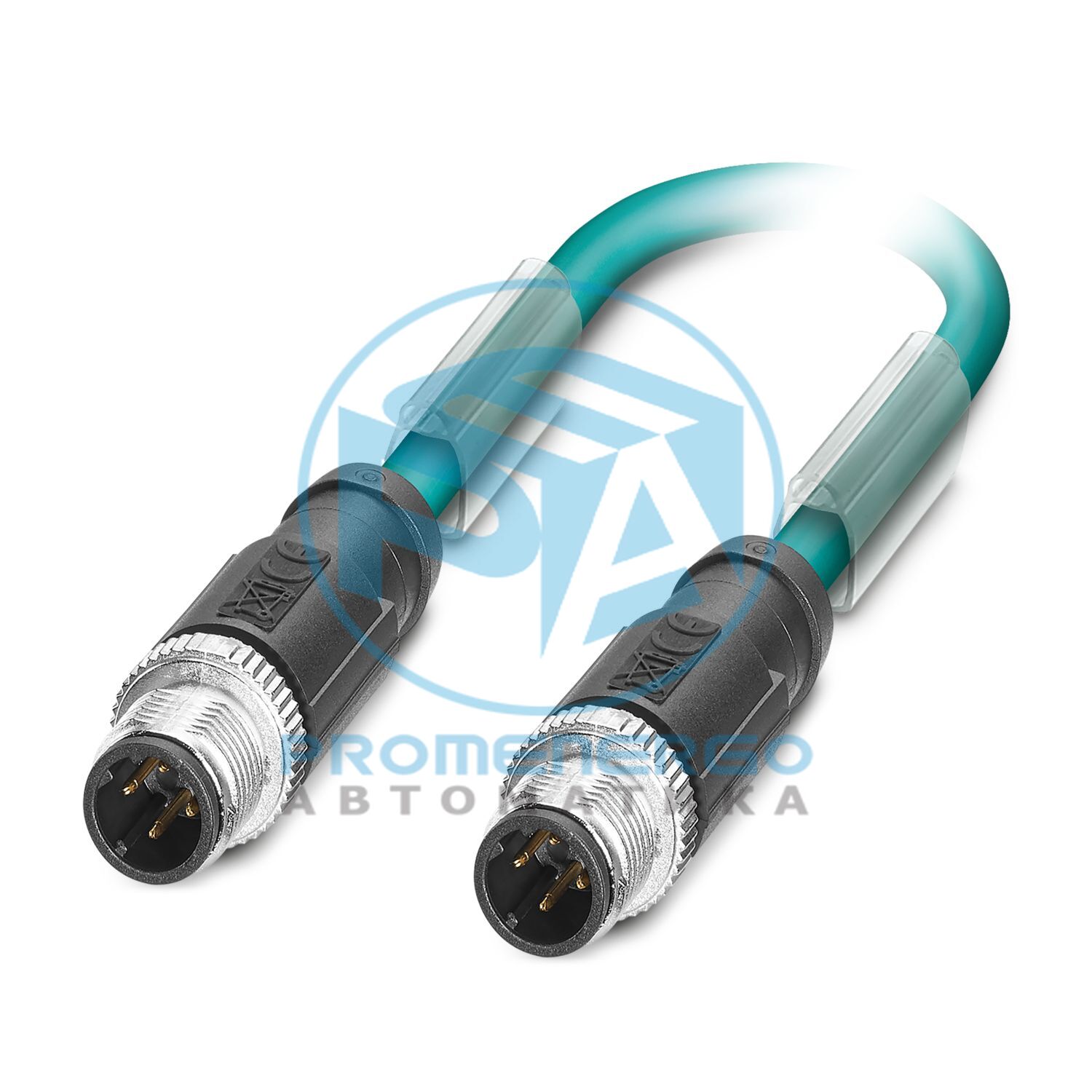

NBC-M12MSD/ 1,0-93E/M12MSD CMC - Сетевой кабель
Сетевой кабель, Ethernet CAT5 (100 Мбит/с), 4-контактный, безгалогеновый полиуретан, голубой RAL 5021, экранированный (Advanced Shielding Technology), вилка прямая M12, кодировка: D / IP67, вилка прямая M12, кодировка: D / IP67, длина кабеля: 1 м
Технические характеристики
| Общий | Другие продукты с переменным типом кабеля и переменной длиной кабеля можно найти в разделе аксессуаров. |
|---|
| Общий | CMC - Держатель маркировки проводников - PATG |
|---|
| Тип продукта | Кабель передачи данных предварительно смонтирован |
|---|
| Приложение | Стандартный |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип/категория сигнала | Ethernet CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Номинальное напряжение U N | 48 В переменного тока |
|---|
| Номинальный ток I Н | 4 А |
|---|
| Среда передачи | Медь |
|---|
| Скорость передачи | 100 Мбит/с |
|---|
| Габаритный чертеж | Расположение контактов штекерного разъема M12, 4-полюсный, D-кодированный, со стороны штекера |
|---|
| Тип | Штекер M12, прямой, 4-полюсный, экранированный (усовершенствованная технология экранирования), кодировка: D |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Экранирование | Передовая технология экранирования |
|---|
| Тип/категория сигнала | Ethernet CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Категория перенапряжения | II |
|---|
| Степень загрязнения | 3 |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Контакт с материалом | CuSn |
|---|
| Материал Контактная поверхность | Ни/Ау |
|---|
| Материал Контактный носитель | ПА 6.6 |
|---|
| Материал Винтовое соединение | Цинковое литье под давлением, никелированное |
|---|
| Материал корпуса ручки | ТПУ, трудновоспламеняющийся, самозатухающий |
|---|
| Материал уплотнения | ФКМ |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Степень защиты | IP65 |
|---|
| Температура окружающей среды (рабочая) | -25 °С ... 85 °С |
|---|
| Стандартное обозначение | Разъем М12 |
|---|
| Стандарты/правила | МЭК 61076-2-101 |
|---|
| Габаритный чертеж | Расположение контактов штекерного разъема M12, 4-полюсный, D-кодированный, со стороны штекера |
|---|
| Тип | Штекер M12, прямой, 4-полюсный, экранированный (усовершенствованная технология экранирования), кодировка: D |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Экранирование | Передовая технология экранирования |
|---|
| Тип/категория сигнала | Ethernet CAT5 (IEC 11801), 100 Мбит/с |
|---|
| Циклы установки/извлечения | >= 100 |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Категория перенапряжения | II |
|---|
| Степень загрязнения | 3 |
|---|
| Момент затяжки | 0,4 Нм |
|---|
| Контакт с материалом | CuSn |
|---|
| Материал Контактная поверхность | Ни/Ау |
|---|
| Материал Контактный носитель | ПА 6.6 |
|---|
| Материал Винтовое соединение | Цинковое литье под давлением, никелированное |
|---|
| Материал корпуса ручки | ТПУ, трудновоспламеняющийся, самозатухающий |
|---|
| Материал уплотнения | ФКМ |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Степень защиты | IP65 |
|---|
| Температура окружающей среды (рабочая) | -25 °С ... 85 °С |
|---|
| Стандартное обозначение | Разъем М12 |
|---|
| Стандарты/правила | МЭК 61076-2-101 |
|---|
Габаритный чертеж
| Длина кабеля | 1 м |
|---|
| Стиль UL AWM | 21238 (80 °С/600 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Гибкий Ethernet CAT5, 2 пары [93E] |
|---|
| Структура проводника | 2x2xAWG26/7, СФ/UTP |
|---|
| Сигнальная линия AWG | 26 |
|---|
| Сечение проводника | 2x 2x 0,14 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | 0,95 мм +/-0,05 мм |
|---|
| Внешний диаметр кабеля | 6,40 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПУР |
|---|
| Внешняя оболочка, цвет | синий цвет RAL 5021 |
|---|
| Материал проводника | Голые медные провода |
|---|
| Материал изоляции проводов | Вспененный полиэтилен |
|---|
| Одиночный провод, цвет | белый/оранжево-оранжевый, белый/зелено-зеленый |
|---|
| Витые пары | 2 ядра на пару |
|---|
| Общий поворот | Две пары с двумя наполнителями в сердцевине. |
|---|
| Оптическое защитное покрытие | 70 % |
|---|
| Сопротивление изоляции | >= 5 ГОм*км |
|---|
| Сопротивление петли | <= 280,00 Ом/км |
|---|
| Волновое сопротивление | 100 Ом +/-5 Ом (при 100 МГц) |
|---|
| Номинальное напряжение, кабель | <= 100 В |
|---|
| Испытательное напряжение ядро/ядро | 2000 В (50 Гц, 1 мин.) |
|---|
| Испытательное напряжение Сердечник/Экран | 2000,00 В (50 Гц, 1 мин.) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 4 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 8 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 26 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 51 мм |
|---|
| Без галогенов | согласно МЭК 60754-1 |
|---|
| Огнестойкость | согласно МЭК 60332-1-2 |
|---|
| Устойчивость к маслу | в соответствии с МЭК 60811-404 |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 80 °C (кабель, стационарная прокладка) |
|---|
| Номер позиции | 1569456 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ИИ |
|---|
| Ключ продукта | AF1CJI |
|---|
| GTIN | 4046356336260 |
|---|
| Вес за штуку (включая упаковку) | 73,7 г |
|---|
| Вес за штуку (без упаковки) | 79,1 г |
|---|
| Номер таможенного тарифа | 85444290 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27060307 |
|---|
| ЭКЛАСС-15.0 | 27060307 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 5,45 кг CO2-экв. |
|---|
