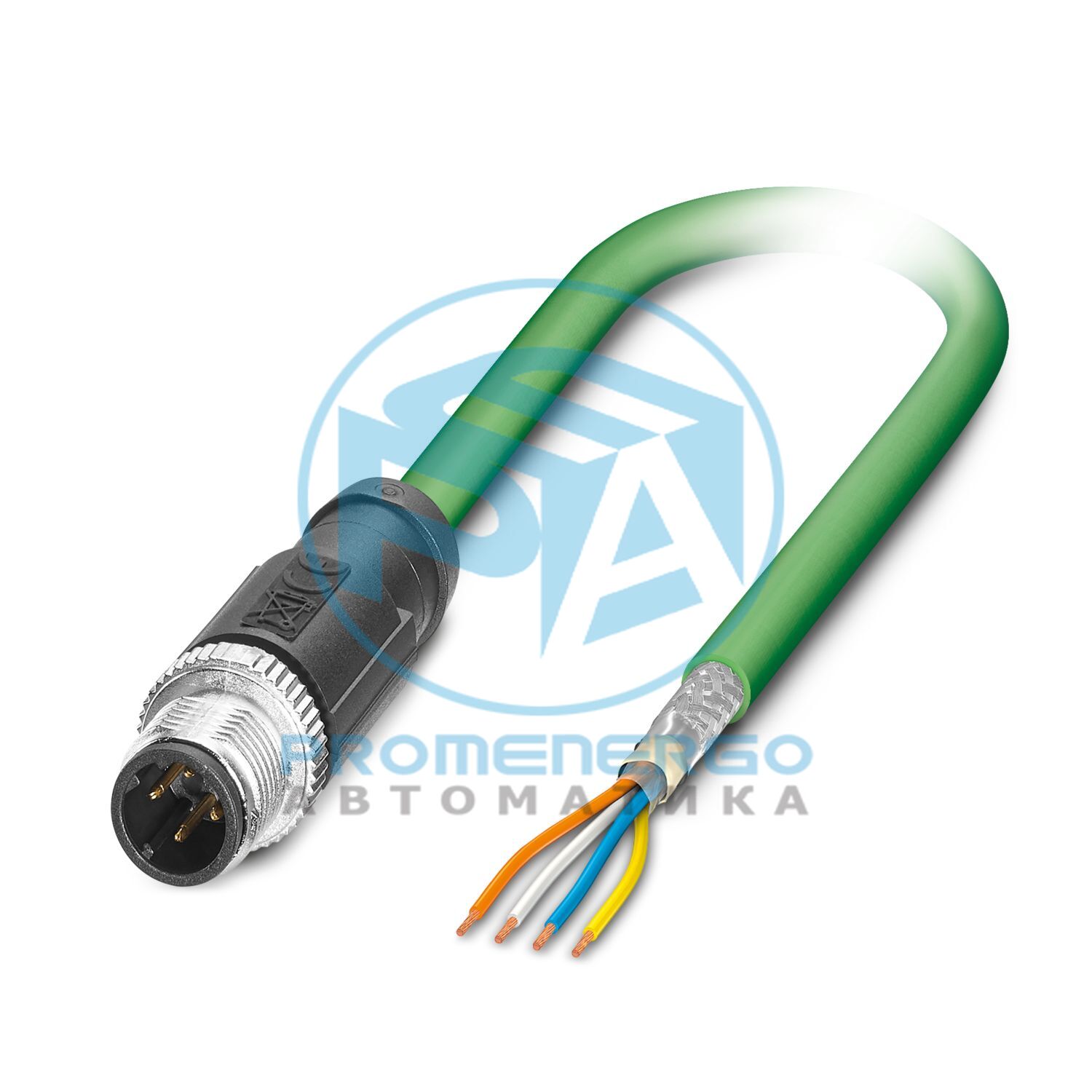

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT(R) CAT5 (100 Мбит/с), 4-контактный, безгалогеновый полиуретан, зеленый RAL 6018, экранированный (Advanced Shielding Technology), Штекер прямой M12, кодирование: D / IP67, на свободном конце кабеля, длина кабеля: 1 м
Технические характеристики
Общий
Этот продукт соответствует требованиям Руководства по прокладке кабелей и технологии межсоединений PROFINET для правил PROFINET, версия 2.00, номер заказа: 2.252, глава 10.1 Комплекты шнуров для симметричной кабельной системы.
Общий
Другие продукты с переменным типом кабеля и переменной длиной кабеля можно найти в разделе аксессуаров.
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Стандартный
Количество позиций
4
Экранированный
да
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ПРОФИНЕТ
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Отображение статуса
нет
Индикация состояния присутствует
нет
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Класс воспламеняемости согласно UL 94.
В0
Габаритный чертеж
Расположение контактов штекерного разъема M12, 4-полюсный, D-кодированный, со стороны штекера
Тип
Штекер M12, прямой, 4-полюсный, экранированный (усовершенствованная технология экранирования), кодировка: D
Количество позиций
4
Экранированный
да
Экранирование
Передовая технология экранирования
Тип/категория сигнала
EtherCAT(R) CAT5 (IEC 11801), 100 Мбит/с
Циклы установки/извлечения
>= 100
Сопротивление изоляции
>= 100 МОм
Категория перенапряжения
II
Степень загрязнения
3
Момент затяжки
0,4 Нм
Контакт с материалом
CuSn
Материал Контактная поверхность
Ни/Ау
Материал Контактный носитель
ПА 6.6
Материал Винтовое соединение
Цинковое литье под давлением, никелированное
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Материал уплотнения
ФКМ
Класс воспламеняемости согласно UL 94.
В0
Степень защиты
IP65
Температура окружающей среды (рабочая)
-25 °С ... 85 °С
Стандартное обозначение
Разъем М12
Стандарты/правила
МЭК 61076-2-101
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
1 м
Стиль UL AWM
20233 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
Цепь PROFINET CAT5 [93C]
Структура проводника
1x4xAWG22/7, SF/TQ
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,05 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ЧП
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 500 МОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-15 Ом (при 1...100 МГц)
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
7,5 х Д
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 3000000, Радиус изгиба: 200 мм, Путь перемещения: 10 м, Скорость перемещения: 4 м/с, Ускорение: 4 м/с2
