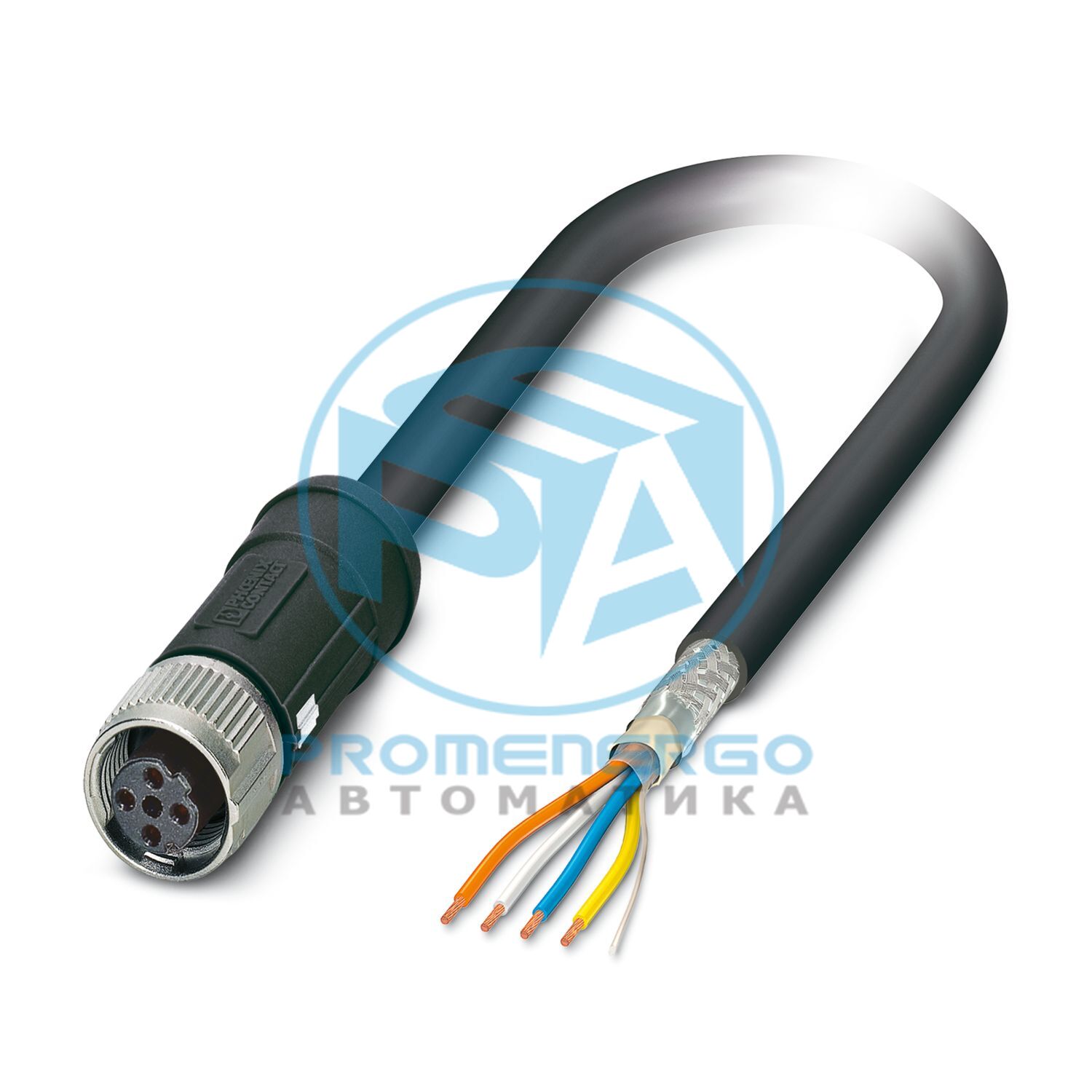

| Длина кабеля | Свободный вход (0,2...40,0 м) |
|---|
| Вес кабеля | 81 г/м |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | PROFINET RADOX(R) для железнодорожного транспорта, усиленная категория CAT5 [936] |
|---|
| Структура проводника | 1x4xAWG22/7, SF/TQ |
|---|
| Скорость сигнала | 66 с |
|---|
| Сигнальная линия структуры проводника | 7x 0,25 мм |
|---|
| Сигнальная линия AWG | 22 |
|---|
| Сечение проводника | 4x 0,34 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | 1,95 мм |
|---|
| Внешний диаметр кабеля | 7,25 мм +/-0,3 мм |
|---|
| Внешняя оболочка, материал | PE-X |
|---|
| Внешняя оболочка, цвет | черный RAL 9005 |
|---|
| Материал проводника | посеребренные медные провода |
|---|
| Материал изоляции проводов | PE-X |
|---|
| Одиночный провод, цвет | бело-синий, оранжево-желтый |
|---|
| Толщина внешней оболочки | >= 0,80 мм |
|---|
| Общий поворот | Звездный квадрат |
|---|
| Экранирование | Пластик-coated aluminum foil, tinned copper braided shield |
|---|
| Оптическое защитное покрытие | 100 % |
|---|
| Макс. сопротивление проводника | <= 54,4 Ом/км |
|---|
| Сопротивление связи | 200,00 мОм/м (f <= 30 МГц) |
|---|
| Волновое сопротивление | 100 Ом +/-5 Ом (f = 100 МГц) |
|---|
| Рабочая емкость | <= 65 пФ (линия-линия) |
|---|
| Номинальное напряжение, кабель | 300 В переменного тока |
|---|
| Испытательное напряжение | 2000 В переменного тока (50 Гц, 5 минут) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 6 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 10 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 44 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 73 мм |
|---|
| Затухание перекрестных помех на ближнем конце (NEXT) | 80 дБ (при 1 МГц) |
|---|
| Обратное затухание (RL) | 35 дБ (на частоте 4 МГц) |
|---|
| Дистанционное подавление перекрестных помех (FEXT) | 35 дБ (на частоте 4 МГц) |
|---|
| Затухание волны | 2 дБ (при 1 МГц) |
|---|
| Без галогенов | согласно EN 50267-2-1 |
|---|
| Огнестойкость | МЭК 60332-1-2 |
|---|
| Коррозионная активность дыма | ЕН 50267-2-2 |
|---|
| Токсичность дыма | БС 6853 Б.1 |
|---|
| Концентрация дыма | БС 6853 Д.8.7 |
|---|
| Устойчивость к маслу | согласно IRM 902, 72 часа при 100 °C |
|---|
| Противопожарная защита на железнодорожном транспорте | BS 6853 (Категория Ia, Ib, II) |
|---|
| Другое сопротивление | Устойчивость к топливу (согласно IRM 903, 168 ч при 70 °C) |
|---|
| Температура окружающей среды (рабочая) | -50 °C ... 90 °C (кабель, стационарная прокладка) |
|---|
| Вес кабеля | 70 кг/км |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Железнодорожное приложение PROFINET RADOX(R) CAT5 [937] |
|---|
| Структура проводника | 1x4xAWG22/7, SF/TQ |
|---|
| Скорость сигнала | 75 с |
|---|
| Сигнальная линия структуры проводника | 7x 0,25 мм |
|---|
| Сигнальная линия AWG | 22 |
|---|
| Сечение проводника | 4x 0,34 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | ок. 1,5 мм |
|---|
| Внешний диаметр кабеля | 6,60 мм +/-0,4 мм |
|---|
| Внешняя оболочка, материал | PE-X |
|---|
| Внешняя оболочка, цвет | черный RAL 9005 |
|---|
| Материал проводника | посеребренные медные провода |
|---|
| Материал изоляции проводов | Вспененный полиэтилен |
|---|
| Одиночный провод, цвет | бело-синий, оранжево-желтый |
|---|
| Толщина внешней оболочки | ок. 1,00 мм |
|---|
| Общий поворот | Звездный квадрат |
|---|
| Экранирование | Пластик-coated aluminum foil, tinned copper braided shield |
|---|
| Макс. сопротивление проводника | <= 54,4 Ом/км |
|---|
| Сопротивление связи | 200,00 мОм/м (f <= 30 МГц) |
|---|
| Волновое сопротивление | 100 Ом +/-5 Ом (f = 100 МГц) |
|---|
| Рабочая емкость | <= 65 пФ (линия-линия) |
|---|
| Номинальное напряжение, кабель | 300 В переменного тока |
|---|
| Испытательное напряжение | 2000 В переменного тока (50 Гц, 5 минут) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 6 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 40 мм |
|---|
| Затухание перекрестных помех на ближнем конце (NEXT) | 73 дБ (при 1 МГц) |
|---|
| Обратное затухание (RL) | 25 дБ (на частоте 4 МГц) |
|---|
| Дистанционное подавление перекрестных помех (FEXT) | 25 дБ (на частоте 4 МГц) |
|---|
| Затухание волны | 2 дБ (при 1 МГц) |
|---|
| Без галогенов | согласно EN 50267-2-1 |
|---|
| Огнестойкость | МЭК 60332-1-2 |
|---|
| Коррозионная активность дыма | ЕН 50267-2-2 |
|---|
| Токсичность дыма | БС 6853 Б.1 |
|---|
| Концентрация дыма | БС 6853 Д.8.7 |
|---|
| Устойчивость к маслу | согласно IRM 902, 72 часа при 100 °C |
|---|
| Противопожарная защита на железнодорожном транспорте | BS 6853 (Категория Ia, Ib, II) |
|---|
| Другое сопротивление | Устойчивость к топливу (согласно IRM 903, 168 ч при 70 °C) |
|---|
| Температура окружающей среды (рабочая) | -50 °C ... 90 °C (кабель, стационарная прокладка) |
|---|
| Вес кабеля | 71 кг/км |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Железнодорожное приложение PROFINET BETAtrans(R) CAT5 [939] |
|---|
| Структура проводника | 1x4xAWG22/7, SF/TQ |
|---|
| Время выполнения сигнала | 4,4 нс/м |
|---|
| Скорость сигнала | 0,75 с |
|---|
| Сигнальная линия структуры проводника | 7x 0,25 мм |
|---|
| Сигнальная линия AWG | 22 |
|---|
| Сечение проводника | 4x 0,34 мм2 |
|---|
| Диаметр проволоки вкл. изоляция | 1,4 мм +/-0,1 мм |
|---|
| Внешний диаметр кабеля | 6,60 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | PE-X |
|---|
| Внешняя оболочка, цвет | черный |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | Ячейка PE |
|---|
| Одиночный провод, цвет | бело-синий, оранжево-желтый |
|---|
| Толщина внешней оболочки | 1,00 мм |
|---|
| Общий поворот | Звездный квадрат |
|---|
| Экранирование | Полиэфирная фольга с алюминиевым покрытием, экранирующая оплетка из луженой меди |
|---|
| Макс. сопротивление проводника | <= 54,4 Ом/км |
|---|
| Сопротивление изоляции | >= 5 ГОм*км |
|---|
| Сопротивление связи | < 13,00 мОм/м (f = 1 МГц) |
|---|
| Волновое сопротивление | 100 Ом +/-5 Ом (f = 100 МГц) |
|---|
| Емкость кабеля | 44 нФ/км (линия-линия) |
|---|
| Сопротивление кабеля | 100 Ом +/-15 Ом (f = 0,5 МГц...3 МГц) |
|---|
| Номинальное напряжение, кабель | 125 В |
|---|
| Испытательное напряжение ядро/ядро | 1000 В переменного тока (50 Гц, 1 мин.) |
|---|
| Испытательное напряжение Сердечник/Экран | 1000,00 В переменного тока (50 Гц, 1 мин.) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 5 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 6 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 33 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 40 мм |
|---|
| Предел прочности | <= 60 Н (временно) |
|---|
| Затухание перекрестных помех на ближнем конце (NEXT) | 76 дБ (при 1 МГц) |
|---|
| Затухание перекрестных помех на ближнем конце с суммированием мощности (PSNEXT) | 73 дБ (при 1 МГц) |
|---|
| Обратное затухание (RL) | 25 дБ (при 1 МГц) |
|---|
| Дистанционное подавление перекрестных помех (FEXT) | 25 дБ (при 1 МГц) |
|---|
| Затухание волны | 1,5 дБ (при 1 МГц) |
|---|
| Без галогенов | согласно EN 50267-2-1 |
|---|
| Огнестойкость | согласно EN 60332-1-2 |
|---|
| Концентрация дыма | ЭН 61034-2 |
|---|
| Устойчивость к маслу | в соответствии с EN 50306-4, 72 часа при 100°C, IRM 902 |
|---|
| Противопожарная защита на железнодорожном транспорте | BS 6853 (внутренний кабель Ia, Ib, II/внешний кабель Ia, Ib, II) |
|---|
| Другое сопротивление | Устойчив к топливу (согласно EN 50306-4, 168 часов при 70°C, IRM 903) |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 85 °C (кабель, стационарная прокладка) |
|---|
