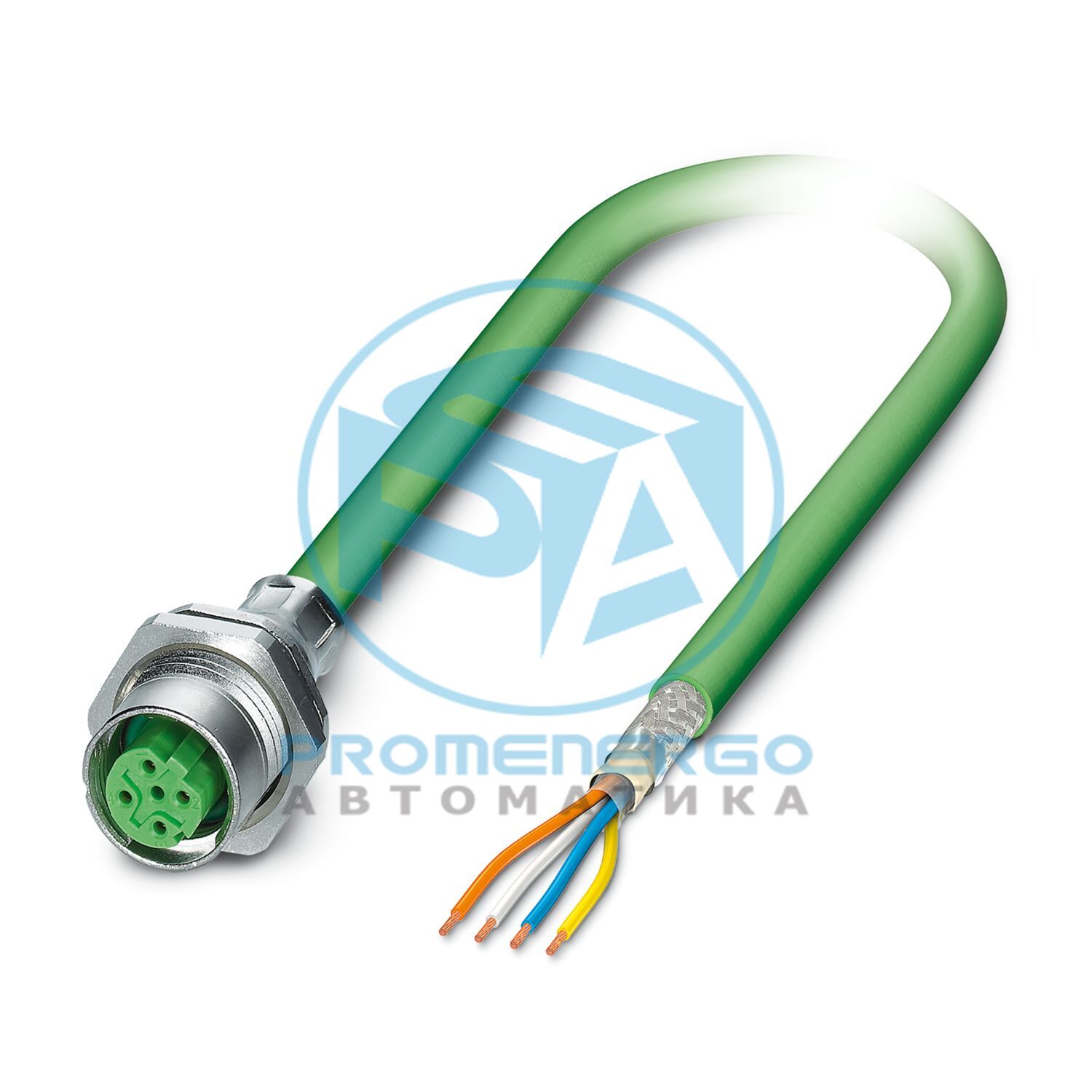

VS-OE-M12FSBP-93R-LI/2,0X - Разъем устройства заднего монтажа
VS-OE-M12FSBP-93R-LI/2,0X - Разъем устройства заднего монтажа
Разъем устройства, монтаж сзади, PROFINET CAT5 (100 Мбит/с) CAT5 (100 Мбит/с), 4-позиционный, Гнездо прямое, M12, кодировка D, на свободном конце кабеля, Кабельное соединение, длина кабеля: 2 м, Изделие не содержит свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1 %)
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ПРОФИНЕТ
Тип/категория сигнала
PROFINET CAT5 (МЭК 11801:2002), 100 Мбит/с
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Циклы установки/извлечения
>= 100
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Кабель connection
Тип контактного соединения
Розетка
Способ подключения
Кабель connection
Момент затяжки
2 Нм ... 3 Нм (со стороны установки)
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Д
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
2 м
Стиль UL AWM
20233 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
PROFINET-робот CAT5 [93R]
Структура проводника
1x4xAWG22/19, S/TQ
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,05 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
Вспененный полиэтилен
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 500 МОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-5 Ом (при 100 МГц)
Номинальное напряжение, кабель
<= 100 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Динамическая грузоподъемность (крутильная)
Кручение: +/-180 °/м, Циклы кручения: 1000000
Без галогенов
согласно МЭК 60754-1
Огнестойкость
согласно МЭК 60332-1-2
Устойчивость к маслу
согласно DIN EN 60811-404
Другое сопротивление
Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
