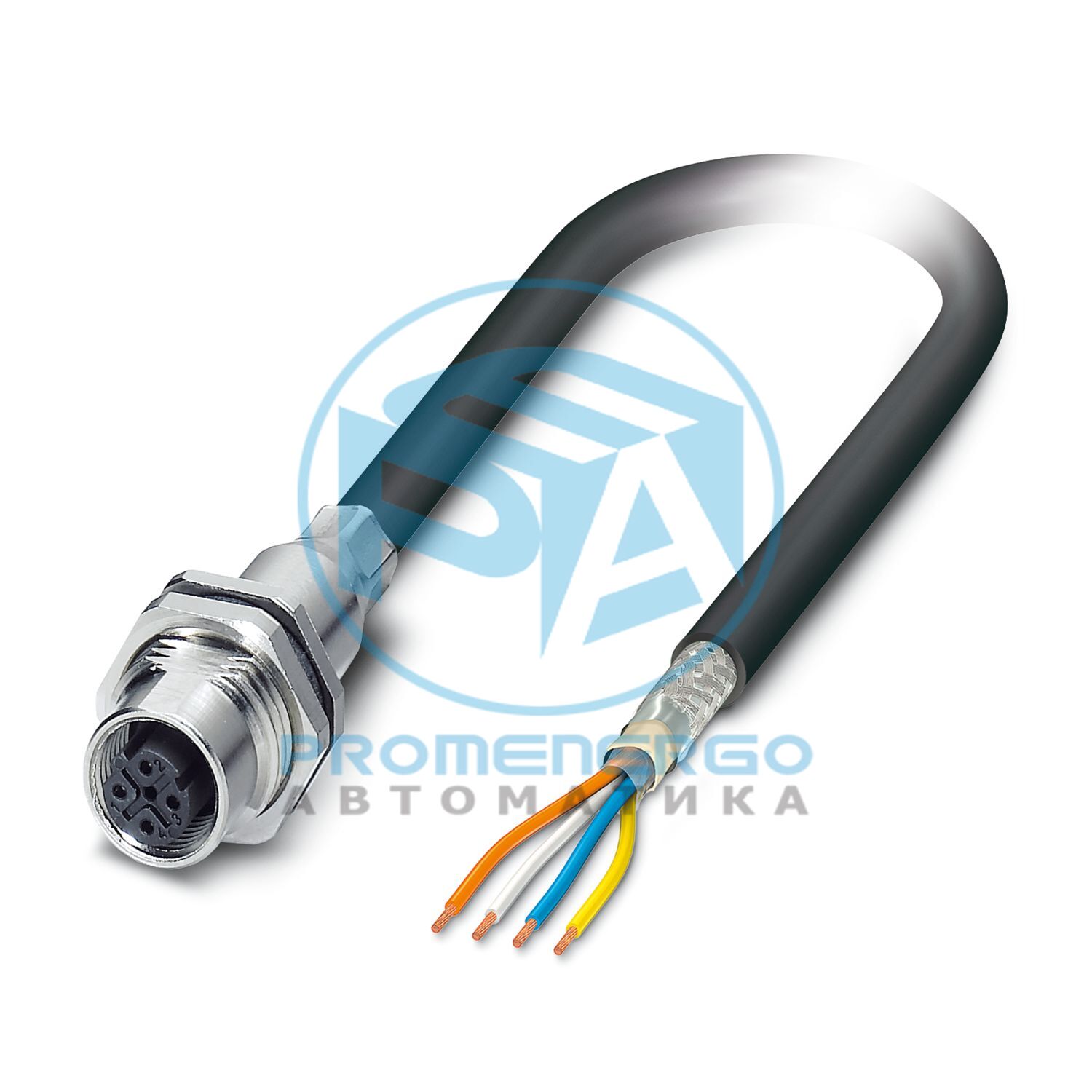

VS-M12FSBP-OE-936-2,0 - Разъем устройства заднего монтажа
VS-M12FSBP-OE-936-2,0 - Разъем устройства заднего монтажа
Разъем устройства, монтаж на задней панели, PROFINET CAT5 (100 Мбит/с) CAT5 (100 Мбит/с), 4-позиционный, Гнездо, прямое, M12-SPEEDCON, D-кодирование, на свободном конце кабеля, Линия шины, длина кабеля: 2 м, ожидается, что со второго квартала 2026 года данное изделие будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), бессвинцовая альтернатива возможна по запросу в заранее
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ПРОФИНЕТ
Тип/категория сигнала
PROFINET CAT5 (МЭК 11801:2002), 100 Мбит/с
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Циклы установки/извлечения
>= 100
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Автобусная линия
Тип контактного соединения
Розетка
Способ подключения
Автобусная линия
Момент затяжки
2 Нм ... 3 Нм (со стороны установки)
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Д
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
2 м
Вес кабеля
81 г/м
Количество позиций
4
Экранированный
да
Тип кабеля
PROFINET RADOX(R) для железнодорожного транспорта, усиленная категория CAT5 [936]
Структура проводника
1x4xAWG22/7, SF/TQ
Скорость сигнала
66 с
Сигнальная линия структуры проводника
7x 0,25 мм
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,95 мм
Внешний диаметр кабеля
7,25 мм +/-0,3 мм
Внешняя оболочка, материал
PE-X
Внешняя оболочка, цвет
черный RAL 9005
Материал проводника
посеребренные медные провода
Материал изоляции проводов
PE-X
Одиночный провод, цвет
бело-синий, оранжево-желтый
Толщина внешней оболочки
>= 0,80 мм
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
100 %
Макс. сопротивление проводника
<= 54,4 Ом/км
Сопротивление связи
200,00 мОм/м (f <= 30 МГц)
Волновое сопротивление
100 Ом +/-5 Ом (f = 100 МГц)
Рабочая емкость
<= 65 пФ (линия-линия)
Номинальное напряжение, кабель
300 В переменного тока
Испытательное напряжение
2000 В переменного тока (50 Гц, 5 минут)
Минимальный радиус изгиба, фиксированная установка
6 х Д
Минимальный радиус изгиба, гибкая установка
10 х Д
Наименьший радиус изгиба, фиксированная установка
44 мм
Наименьший радиус изгиба, подвижная установка
73 мм
Затухание перекрестных помех на ближнем конце (NEXT)
Противопожарная защита на железнодорожном транспорте
BS 6853 (Категория Ia, Ib, II)
Другое сопротивление
Устойчивость к топливу (согласно IRM 903, 168 ч при 70 °C)
Температура окружающей среды (рабочая)
-50 °C ... 90 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (рабочая)
-25 °C ... 85 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-40 °C ... 85 °C (без механического включения)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1416578
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКДГИ
GTIN
4046356479318
Вес за штуку (включая упаковку)
184,6 г
Вес за штуку (без упаковки)
184,6 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
26121600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
