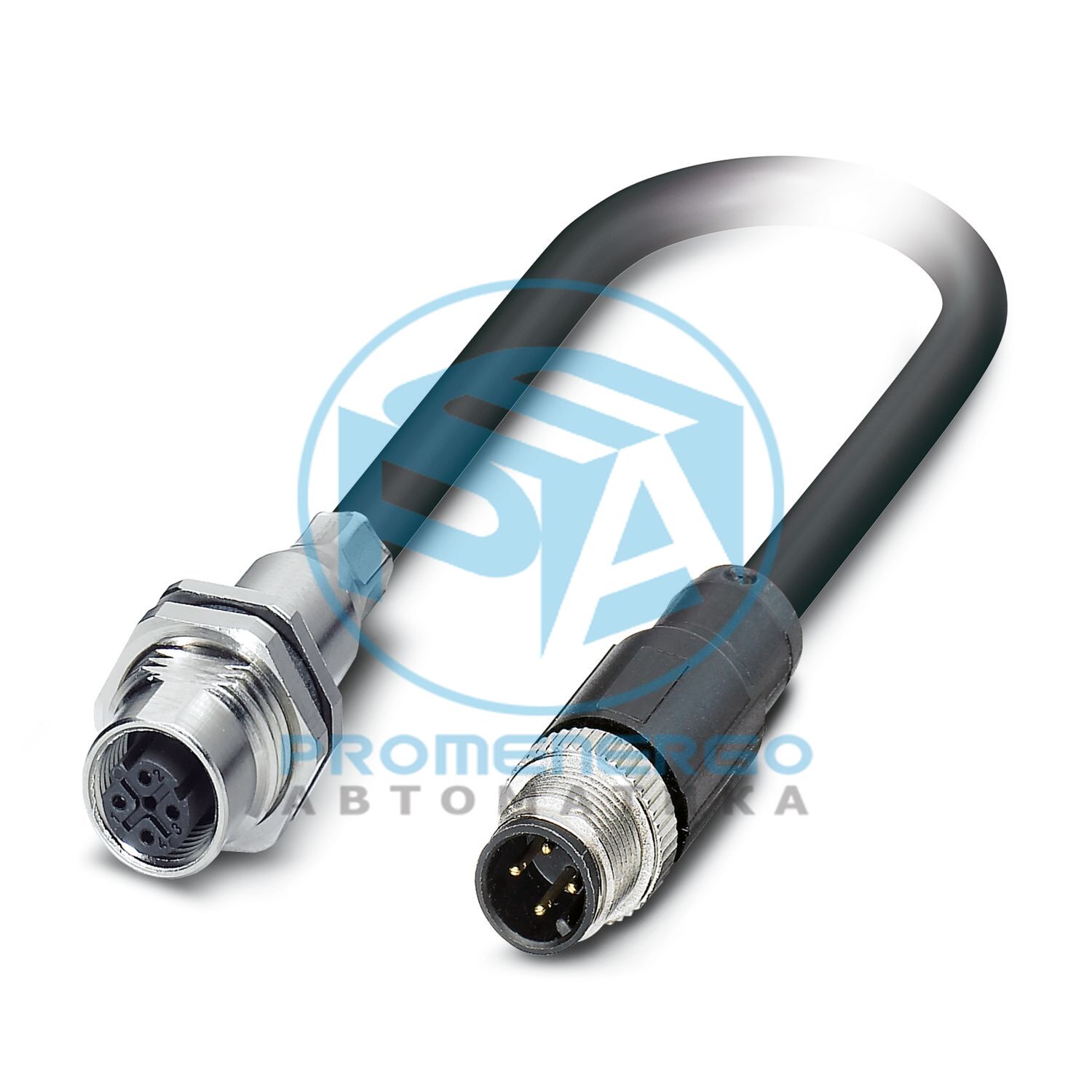

VS-M12FSBP-M12MS-936-LI/1,14 - Разъем устройства заднего монтажа

Разъем устройства, монтаж сзади, длина кабеля: 1,14 м, количество контактов: 4, 100 Мбит/с, CAT5, способ подключения: шина, PROFINET, 1x4xAWG22/7, SF/TQ, черный RAL 9005

Технические характеристики

Тип продуктаКабель передачи данных предварительно смонтирован
ПриложениеДанные
Количество позиций4
Тип резьбыМ12
Категория перенапряженияII
Тип/категория сигналаPROFINET CAT5 (IEC 11801), 100 Мбит/с
Номинальное напряжение U N48 В переменного тока
Номинальный ток I Н4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачиМедь
Скорость передачи100 Мбит/с
Способ подключенияАвтобусная линия
Тип контактного соединенияРозетка
Способ подключенияАвтобусная линия
Момент затяжки0,4 Нм (разъем М12)
ТипВилка прямая М12
Тип блокировкиСКИДКОН
Тип кодированияД (Данные)
Цвет ручкичерный
МатериалCuSn (Контакт)
Циклы установки/извлечения>= 100
Сопротивление изоляции>= 100 МОм
Момент затяжки0,4 Нм
Степень защитыIP67
Температура окружающей среды (рабочая)-25 °С ... 90 °С
ТипРозетка скрытого типа, прямая M12
Тип кодированияД (Данные)
МатериалCuZn (Контакт)
Циклы установки/извлечения>= 100
Степень защитыIP67
Температура окружающей среды (рабочая)-40 °С ... 85 °С

Габаритный чертеж

Длина кабеля1,14 м
Вес кабеля81 г/м
Количество позиций4
Экранированныйда
Тип кабеляPROFINET RADOX(R) для железнодорожного транспорта, усиленная категория CAT5 [936]
Структура проводника1x4xAWG22/7, SF/TQ
Скорость сигнала66 с
Сигнальная линия структуры проводника7x 0,25 мм
Сигнальная линия AWG22
Сечение проводника4x 0,34 мм2
Диаметр проволоки вкл. изоляция1,95 мм
Внешний диаметр кабеля7,25 мм +/-0,3 мм
Внешняя оболочка, материалPE-X
Внешняя оболочка, цветчерный RAL 9005
Материал проводникапосеребренные медные провода
Материал изоляции проводовPE-X
Одиночный провод, цветбело-синий, оранжево-желтый
Толщина внешней оболочки>= 0,80 мм
Общий поворотЗвездный квадрат
Оптическое защитное покрытие100 %
Макс. сопротивление проводника<= 54,4 Ом/км
Сопротивление связи200,00 мОм/м (f <= 30 МГц)
Волновое сопротивление100 Ом +/-5 Ом (f = 100 МГц)
Рабочая емкость<= 65 пФ (линия-линия)
Номинальное напряжение, кабель300 В переменного тока
Испытательное напряжение2000 В переменного тока (50 Гц, 5 минут)
Минимальный радиус изгиба, фиксированная установка6 х Д
Минимальный радиус изгиба, гибкая установка10 х Д
Наименьший радиус изгиба, фиксированная установка44 мм
Наименьший радиус изгиба, подвижная установка73 мм
Затухание перекрестных помех на ближнем конце (NEXT)80 дБ (при 1 МГц)
Обратное затухание (RL)35 дБ (на частоте 4 МГц)
Дистанционное подавление перекрестных помех (FEXT)80 дБ (при 1 МГц)
Ослабление щита2 дБ (при 1 МГц)
Без галогеновсогласно EN 50267-2-1
ОгнестойкостьМЭК 60332-1-2
Коррозионная активность дымаЕН 50267-2-2
Токсичность дымаБС 6853 Б.1
Концентрация дымаБС 6853 Д.8.7
Устойчивость к маслусогласно IRM 902, 72 часа при 100 °C
Противопожарная защита на железнодорожном транспортеBS 6853 (Категория Ia, Ib, II)
Другое сопротивлениеУстойчивость к топливу (согласно IRM 903, 168 ч при 70 °C)
Температура окружающей среды (рабочая)-50 °C ... 90 °C (кабель, стационарная прокладка)
Степень защитыIP65
Температура окружающей среды (рабочая)-25 °C ... 90 °C (вилка/розетка)
Стандартное обозначениеКруглый разъем M12
Стандарты/спецификациисогласно МЭК 61076-2-101
Номер позиции1403162
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажАЕ
Ключ продуктаАБКСАХ
GTIN4046356641760
Вес за штуку (включая упаковку)141,3 г
Вес за штуку (без упаковки)124 931 г
Номер таможенного тарифа85444290
Страна происхожденияПЛ
ЭКЛАСС-13.027060311
ЭКЛАСС-15.027060311
ЭТИМ 10.0EC001855
СПСК 21.039121400
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение6(с)
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP855ed5df-1099-4049-9c85-62dfd889a631
