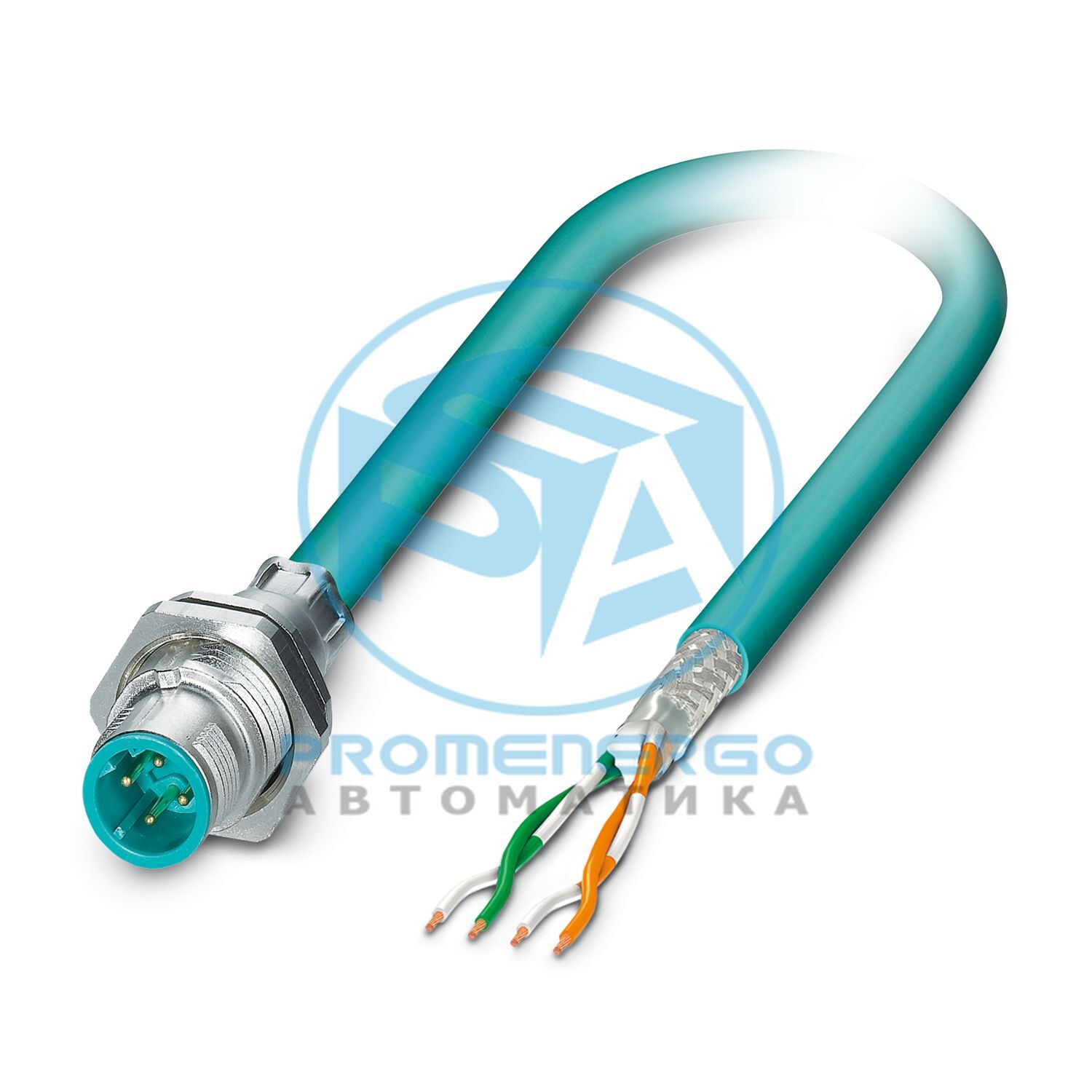

SACCBP-M12MSD-4CON-M16/1,0-931 - Разъем устройства заднего монтажа
SACCBP-M12MSD-4CON-M16/1,0-931 - Разъем устройства заднего монтажа
Разъем устройства, монтаж на задней панели, Ethernet CAT5 (100 Мбит/с), 4-позиционный, Штырь, прямой, M12, кодировка D, на свободном конце кабеля, Кабельное соединение, длина кабеля: 1 м, ожидается, что с первого квартала 2027 года этот элемент будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Задний монтаж (M16 x 1,5, с плоской гайкой)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Номинальное импульсное напряжение
2,5 кВ переменного тока
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Испытательное напряжение
2500 В
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Способ подключения
Кабель connection
Тип контактного соединения
Приколоть
Дизайн головы
Приколоть
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Кодирование
Д
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
1 м
Стиль UL AWM
21238 (80 °С/600 В)
Количество позиций
4
Экранированный
да
Тип кабеля
Гибкий Ethernet CAT5, 2 пары [93E]
Структура проводника
2x2xAWG26/7, СФ/UTP
Сигнальная линия AWG
26
Сечение проводника
2x 2x 0,14 мм2
Диаметр проволоки вкл. изоляция
0,95 мм +/-0,05 мм
Внешний диаметр кабеля
6,40 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
синий цвет RAL 5021
Материал проводника
Голые медные провода
Материал изоляции проводов
Вспененный полиэтилен
Одиночный провод, цвет
белый/оранжево-оранжевый, белый/зелено-зеленый
Витые пары
2 ядра на пару
Общий поворот
Две пары с двумя наполнителями в сердцевине.
Оптическое защитное покрытие
70 %
Сопротивление изоляции
>= 5 ГОм*км
Сопротивление петли
<= 280,00 Ом/км
Волновое сопротивление
100 Ом +/-5 Ом (при 100 МГц)
Номинальное напряжение, кабель
<= 100 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Наименьший радиус изгиба, фиксированная установка
26 мм
Наименьший радиус изгиба, подвижная установка
51 мм
Без галогенов
согласно МЭК 60754-1
Огнестойкость
согласно МЭК 60332-1-2
Устойчивость к маслу
в соответствии с МЭК 60811-404
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1551574
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКДГК
GTIN
4046356153591
Вес за штуку (включая упаковку)
69 г
Вес за штуку (без упаковки)
69 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
