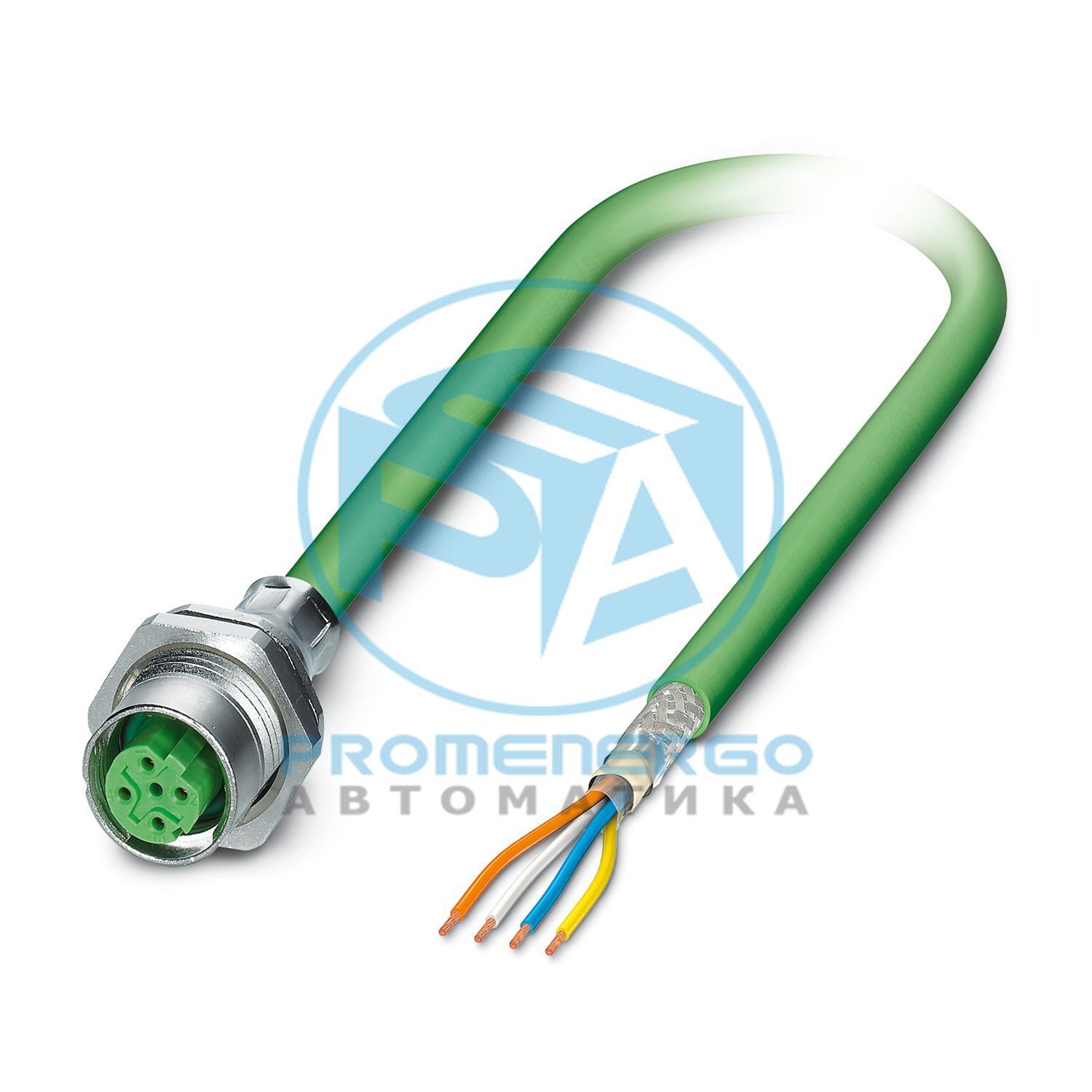

Разъем устройства, монтаж сзади, PROFINET CAT5 (100 Мбит/с), EtherCAT(R) CAT5 (100 Мбит/с), 4-позиционный, Гнездо, прямое, M12-SPEEDCON, D-кодирование, на свободном конце кабеля, Линия шины, длина кабеля: 2 м, ожидается, что с 1 квартала 2027 года данное изделие будет без свинца в соответствии с RoHS II без исключений 6c (Pb < 0,1%), бессвинцовая альтернатива возможно по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Данные
Количество позиций
4
Количество кабельных выводов
1
Кодирование
Д
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ПРОФИНЕТ
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Номинальное импульсное напряжение
2,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
250 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Циклы установки/извлечения
>= 100
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Способ подключения
Автобусная линия
Тип контактного соединения
Розетка
Способ подключения
Автобусная линия
Момент затяжки
2 Нм ... 3 Нм (со стороны установки)
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Д
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
2 м
Стиль UL AWM
21695 (80 °С/600 В)
Количество позиций
4
Экранированный
да
Тип кабеля
PROFINET ПВХ многожильный CAT5 [93B]
Структура проводника
1x4xAWG22/7, SF/TQ
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,1 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ЧП
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 5 ГОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-5 Ом (при 100 МГц)
Номинальное напряжение, кабель
<= 600 В
Испытательное напряжение ядро/ядро
2000 В ((50 Гц/1 мин))
Испытательное напряжение Сердечник/Экран
2000,00 В ((50 Гц/1 мин))
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Огнестойкость
UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1)
Устойчивость к маслу
OIL RES I согласно UL 2256.
Другое сопротивление
Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1437782
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
ABQDGJ
GTIN
4046356458528
Вес за штуку (включая упаковку)
158,8 г
Вес за штуку (без упаковки)
158,8 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
