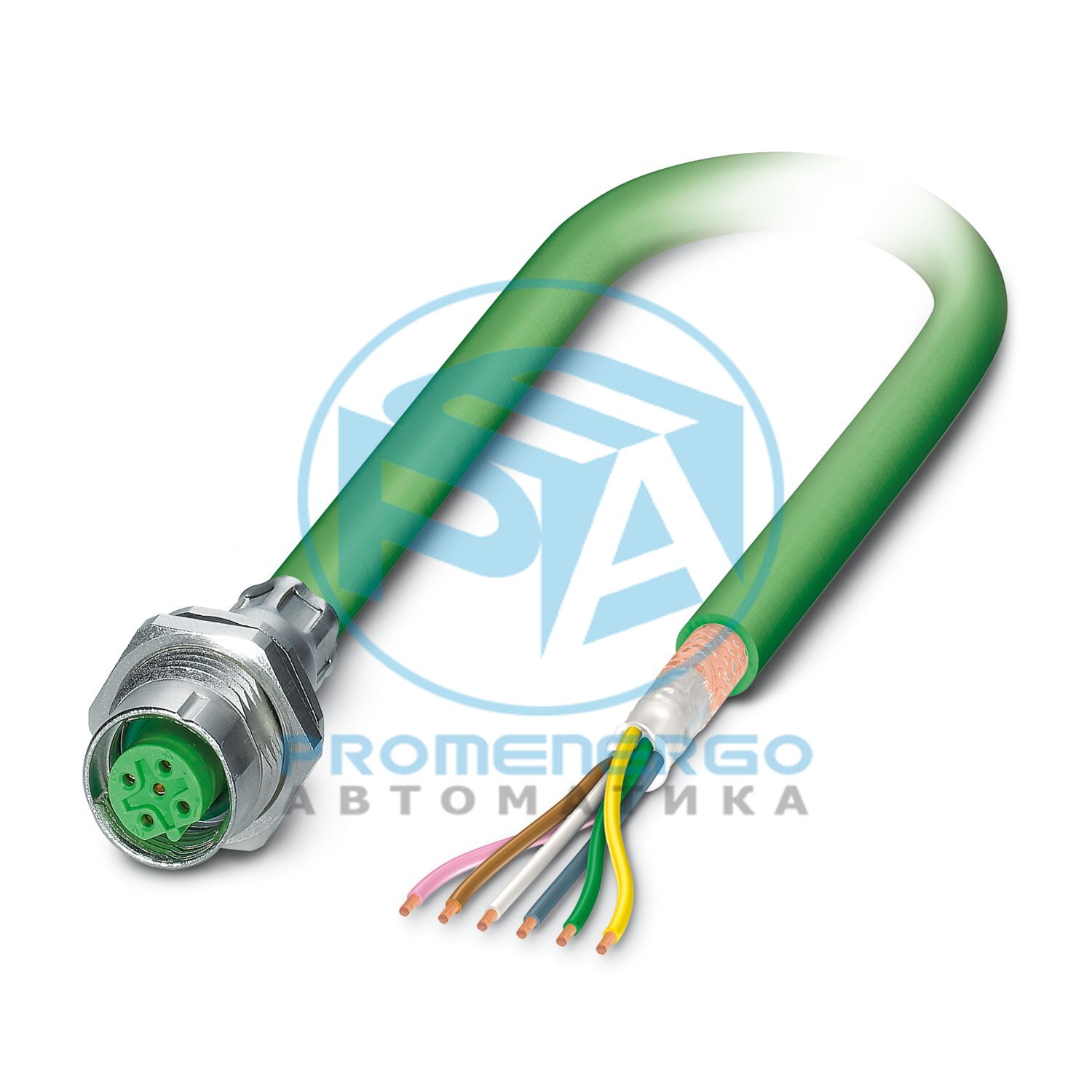

Разъем устройства, монтаж сзади, INTERBUS (16 Мбит/с), 5-контактный, Гнездо, прямое, M12-SPEEDCON, B-кодировка, на свободном конце кабеля, Кабельное соединение, длина кабеля: 1 м, ожидается, что с третьего квартала 2026 года данное изделие будет не содержать свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Задний монтаж (стр. 9)
Момент затяжки
2 Нм ... 3 Нм (со стороны установки)
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Данные
Количество позиций
5
Количество кабельных выводов
1
Кодирование
Б
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
ФКМ
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Материал для винтового соединения
Латунь, никелированная
Номинальное импульсное напряжение
1,5 кВ
Сопротивление изоляции
100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачи
Медь
Скорость передачи
16 Мбит/с
Способ подключения
Кабель connection
Тип контактного соединения
Розетка
Момент затяжки
2 Нм ... 3 Нм (со стороны установки)
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Б
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
1 м
Вес кабеля
70 кг/км
Количество позиций
6
Экранированный
да
Тип кабеля
ИНТЕРБУС [900]
Структура проводника
3 х 2 х 0,22 мм2
Скорость сигнала
0,66 с
Сигнальная линия структуры проводника
32х0,10 мм
Сигнальная линия AWG
24
Сечение проводника
3x 2x 0,22 мм2
Внешний диаметр кабеля
8,00 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
майский зеленый RAL 6017
Материал проводника
Голые медные провода
Материал изоляции проводов
ЧП
Одиночный провод, цвет
зелено-желтый, бело-коричневый, серо-розовый
Витые пары
2 ядра на пару
Общий поворот
3 пары к ядру
Сопротивление изоляции
>= 5 ГОм*км
Сопротивление связи
< 250,00 мОм/м (при 30 МГц)
Сопротивление петли
<= 159,80 Ом/км
Волновое сопротивление
120 Ом +/-20 % (при 64 кГц)
Емкость кабеля
<= 60 нФ/км (при 800 Гц)
Номинальное напряжение, кабель
250 В (пиковое значение, не для приложений высокой мощности)
Испытательное напряжение ядро/ядро
1500 В среднеквадратичное значение
Испытательное напряжение Сердечник/Экран
1000,00 В, среднеквадратичное значение
Минимальный радиус изгиба, фиксированная установка
7,5 х Д
Минимальный радиус изгиба, гибкая установка
15 х Д
Наименьший радиус изгиба, фиксированная установка
60 мм
Наименьший радиус изгиба, подвижная установка
120 мм
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 5000000, Радиус изгиба: 120 мм, Путь перемещения: 10 м, Скорость перемещения: 1,6 м/с, Ускорение: 3,2 м/с2
Затухание перекрестных помех на ближнем конце (NEXT)
>= 61 дБ (при 772 кГц)
Ослабление щита
<= 15 дБ/км (при 256 кГц)
Огнестойкость
согласно VDE 0472, часть 4, тип испытания B
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1437614
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКДГХ
GTIN
4046356458351
Вес за штуку (включая упаковку)
95,8 г
Вес за штуку (без упаковки)
88 236 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
