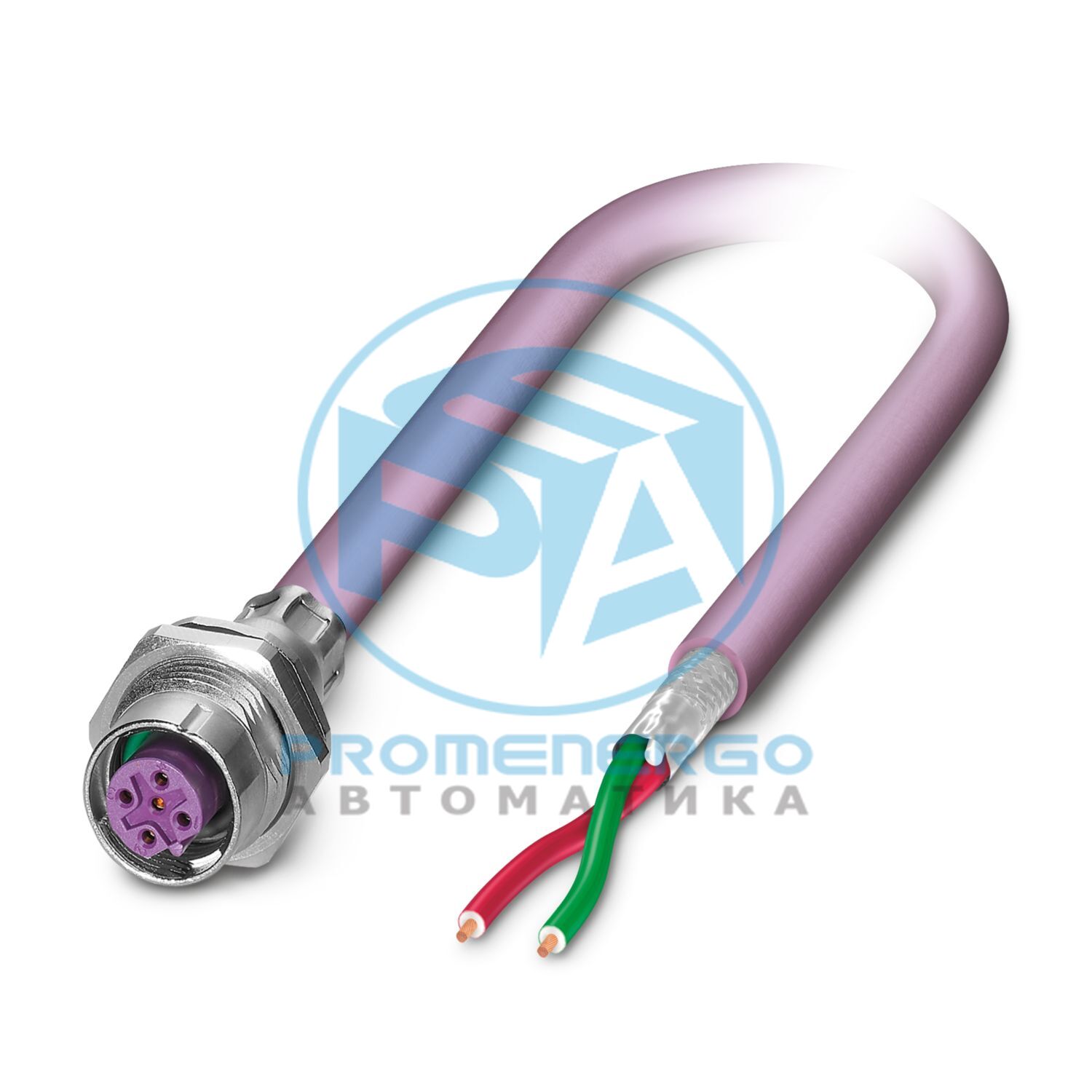

Разъем устройства, монтаж сзади, PROFIBUS, 2-позиционный, Розетка, прямая, M12-SPEEDCON, B-кодировка, на свободном конце кабеля, Линия шины, длина кабеля: 5 м, ожидается, что с третьего квартала 2026 года данное изделие будет без свинца в соответствии с RoHS II без исключения 6c (Pb < 0,1%), альтернатива без свинца возможна по предварительному запросу
Технические характеристики
Примечания по эксплуатации
Указанные электрические и механические данные предполагают, что пара разъемов правильно зафиксирована и установлена. Если разъем разблокирован и существует опасность загрязнения, разъем необходимо закрыть защитным колпачком > IP54. Также необходимо учитывать влияние многожильных проводов, кабелей или печатных плат.
Информация о заказе:
Контргайка входит в комплект поставки.
Примечание по безопасности
ВНИМАНИЕ: Разъемы нельзя подключать или отключать под нагрузкой. Игнорирование предупреждения или неправильное использование может привести к повреждению людей и/или имущества.
Тип крепления
Задний монтаж (стр. 9)
Момент затяжки
2 Нм ... 3 Нм
Тип продукта
Круглые разъемы (со стороны устройства)
Приложение
Данные
Количество позиций
2
Количество кабельных выводов
1
Кодирование
Б
Тип резьбы
М12
Категория перенапряжения
II
Степень загрязнения
3
Материал корпуса
ГД-Зн
Материал Поверхность корпуса
Ни
Класс воспламеняемости согласно UL 94.
В0
Материал уплотнения
НБР
Контактный материал
CuZn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ПА 6.6
Цвет контактного оператора
фиолетовый
Номинальное импульсное напряжение
1,5 кВ
Контактное сопротивление
<= 3 мОм
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А (вилка/розетка в соответствии с IEC 61076-2-101, необходимо учитывать технические характеристики кабеля)
Среда передачи
Медь
Способ подключения
Автобусная линия
Тип контактного соединения
Розетка
Момент затяжки
2 Нм ... 3 Нм
Циклы установки/извлечения
> 100
Дизайн головы
Розетка
Головной кабельный вывод
прямой
Тип резьбы головы
М12
Тип фиксации головы
СКИДКОН
Кодирование
Б
Дизайн головы
свободный конец кабеля
Габаритный чертеж
Длина кабеля
5 м
Стиль UL AWM
21198 (80°С/300 В)
Количество позиций
2
Экранированный
да
Тип кабеля
ПРОФИБУС [910]
Структура проводника
1x2xAWG24/19
Сигнальная линия AWG
24
Сечение проводника
2x 0,25 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
2,55 мм +/-0,05 мм
Внешний диаметр кабеля
7,70 мм +/-0,02 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
красная сирень RAL 4001
Материал проводника
Луженая медная проволока
Одиночный провод, цвет
красный, зеленый
Общий поворот
2 ядра с 2 наполнителями в сердцевине
Оптическое защитное покрытие
80 %
Сопротивление изоляции
>= 5 ГОм*км
Волновое сопротивление
150 Ом +/-10 % (3 МГц ... 20 МГц)
Номинальное напряжение, кабель
<= 125 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 4000000, Радиус изгиба: 65 мм, Радиус изгиба: 15 x D, Путь перемещения: 4,5 м, Скорость перемещения: 3 м/с, Ускорение: 3 м/с2
Ослабление щита
<= 4,9 дБ (на частоте 16 МГц)
Без галогенов
согласно DIN VDE 0472 часть 815
Огнестойкость
UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1)
Устойчивость к маслу
согласно DIN EN 60811-404
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP67 (при подключении)
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 85 °C (вилка/розетка)
Типовой рейтинг UL
Тип 4 (только для использования внутри помещения)
Стандартное обозначение
Круглый разъем M12
Стандарты/спецификации
согласно МЭК 61076-2-101
Номер позиции
1437478
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
АЕ
Ключ продукта
АБКДГХ
GTIN
4046356457606
Вес за штуку (включая упаковку)
315 г
Вес за штуку (без упаковки)
309 418 г
Номер таможенного тарифа
85444290
Страна происхождения
DE
ЭКЛАСС-13.0
27440103
ЭКЛАСС-15.0
27440103
ЭТИМ 10.0
EC003570
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
