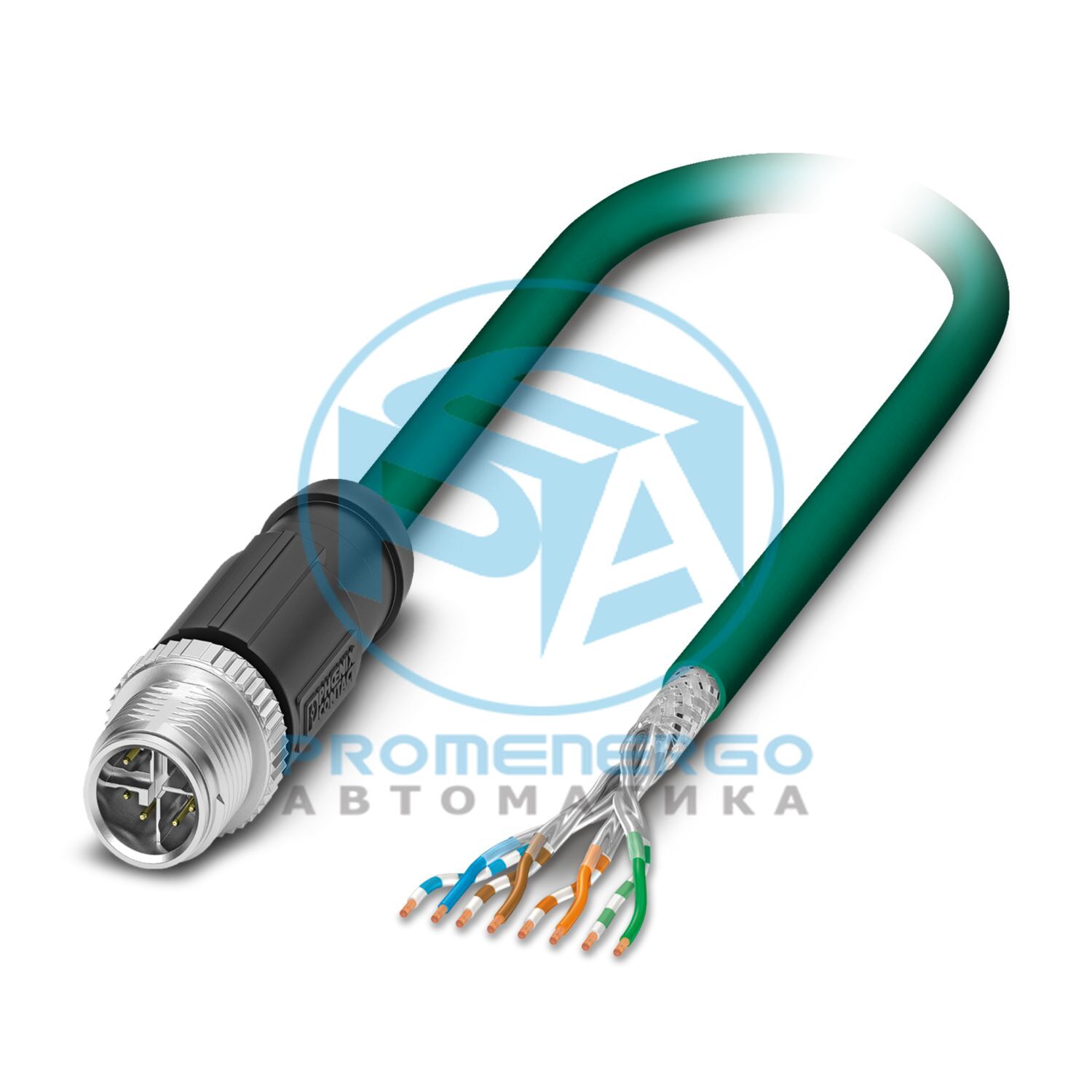

NBC-M12MSX/ 5,0-94U - Сетевой кабель

Сетевой кабель, 8-контактный, безгалогеновый полиуретан, зеленый RAL 6026, прямой штекер M12, кодирование: X / IP67, на свободном конце кабеля, длина кабеля: 5 м

Технические характеристики

Тип продуктаКабель передачи данных предварительно смонтирован
ПриложениеСтандартный
Количество позиций8
Экранированныйда
Автобусная системаEthernet
Отображение статусанет
Индикация состояния присутствуетнет
Номинальное напряжение U N48 В переменного тока
Номинальный ток I Н0,5 А
Габаритный чертежРасположение контактов штекера M12, 8-контактное, X-кодировка, вид со стороны контактов
ТипРазъем M12, прямой, 8-контактный, экранированный (усовершенствованная технология экранирования), маркировка: X
Количество позиций8
Экранированныйда
ЭкранированиеПередовая технология экранирования
Тип/категория сигналаEthernet CAT6 A, 10 Гбит/с
Циклы установки/извлечения>= 100
Сопротивление изоляции>= 100 Ohm
Категория перенапряженияII
Степень загрязнения3
Момент затяжки0,4 Нм (разъем М12)
Контакт с материаломCuZn
Материал Контактная поверхностьНи/Ау
Материал Контактный носительПА 6.6
Материал Винтовое соединениеЦинковое литье под давлением, никелированное
Материал корпуса ручкиТПУ, трудновоспламеняющийся, самозатухающий
Материал уплотненияФКМ
Класс воспламеняемости согласно UL 94.В0
Степень защитыIP65
Температура окружающей среды (рабочая)-25 °С ... 85 °С
Стандартное обозначениеРазъем М12
Стандарты/правилаМЭК 61076-2-109
Типсвободный конец кабеля

Габаритный чертеж

Длина кабеля5 м
Стиль UL AWM20233 (80°С/300 В)
Количество позиций8
Экранированныйда
Тип кабеляГибкая буксирная цепь Ethernet, CAT7, PUR, 4 пары [94U]
Структура проводника4x2xAWG24/7; С/ФТП
Сигнальная линия структуры проводника7x 0,20 мм
Сигнальная линия AWG24
Сечение проводника4x 2x 0,22 мм2
Диаметр проволоки вкл. изоляция1,4 мм
Внешний диаметр кабеля9,40 мм +/-0,25 мм
Внешняя оболочка, материалПУР
Внешняя оболочка, цветзеленый RAL 6026
Материал проводникаГолые медные провода
Материал изоляции проводовВспененный полиэтилен
Одиночный провод, цветбелый/сине-синий, белый/оранжево-оранжевый, белый/зелено-зеленый, белый/коричнево-коричневый
Витые пары2 ядра на пару
Тип экранирования парыАлюминиевая фольга
Общий поворот4 пары для ядра
Оптическое защитное покрытие80 %
Волновое сопротивление100 Ом +/-15 Ом (при 100 МГц)
Емкость кабеляок. 47 нФ/км (при 1 кГц)
Номинальное напряжение, кабель<= 125 В
Испытательное напряжение ядро/ядро700 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран700,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка7,5 х Д
Динамическая нагрузка (изгиб)Макс. циклы гибки: 20000000, Радиус гибки: 12 x D, Скорость перемещения: 5 м/с, Ускорение: 50 м/с2
Предел прочности<= 100 Н
Динамическая грузоподъемность (крутильная)Кручение: +/-270 °/м, Циклы кручения: 2000000
Без галогеновсогласно МЭК 60754-1
Огнестойкостьсогласно МЭК 60332-1-2
Устойчивость к маслув соответствии с UL 758
Другое сопротивлениеУстойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
Температура окружающей среды (рабочая)-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защитыIP65
Стандартное обозначениеРазъем М12
Стандарты/спецификацииМЭК 61076-2-109
Номер позиции1828724
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажИИ
Ключ продуктаAF1CMJ
GTIN4067923464766
Вес за штуку (включая упаковку)532,8 г
Вес за штуку (без упаковки)22,22 г
Номер таможенного тарифа85444290
Страна происхожденияПЛ
ЭКЛАСС-13.027060307
ЭКЛАСС-15.027060307
СПСК 21.026121600
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
