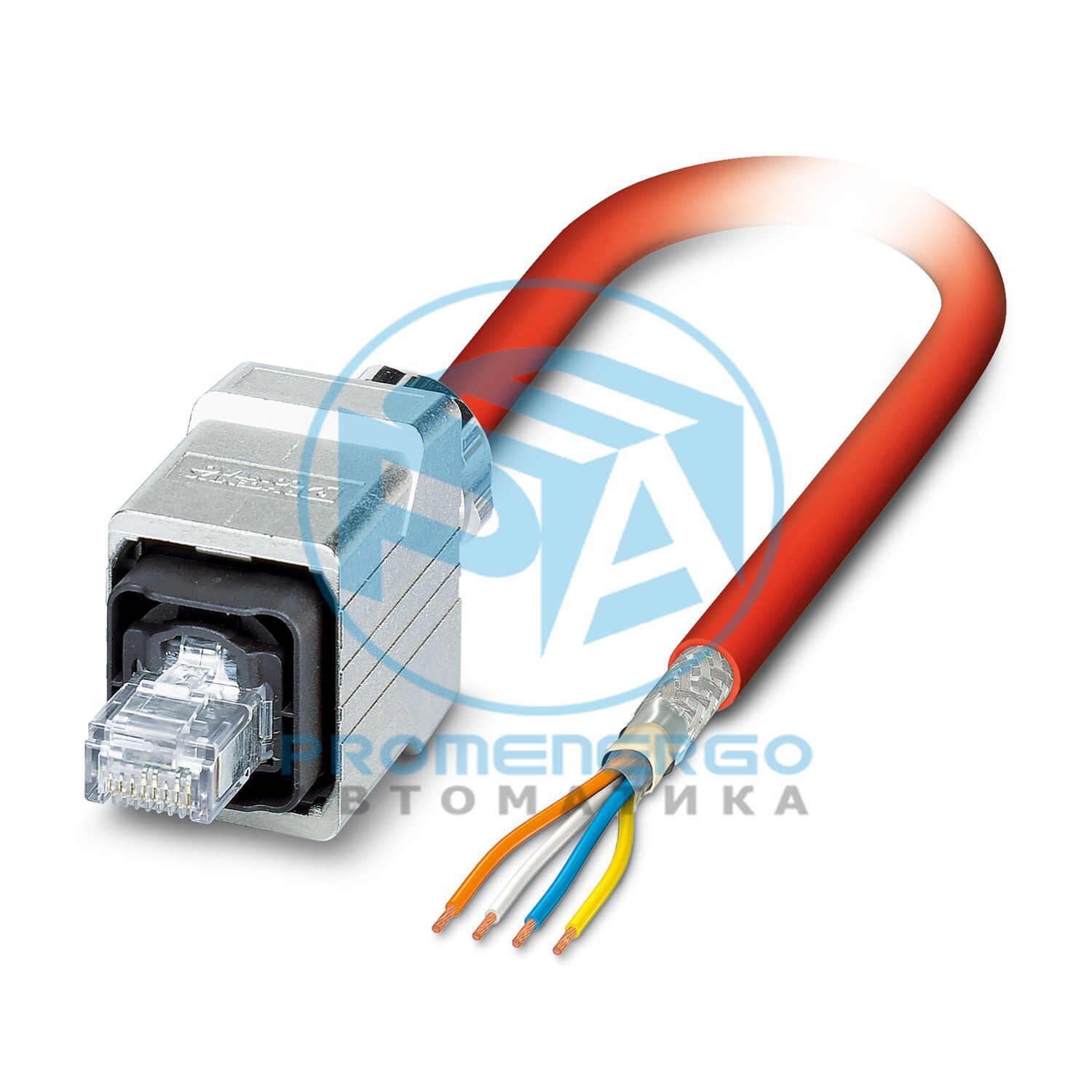

Кабель Sercos III, экранированный, четырехжильный, AWG 22 (7-жильный), RAL 3020 (транспортный красный), разъем RJ45/IP67 push-pull, металл на свободном конце провода, длина: 5 м
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Семейство продуктов
RJ45 ПРОМЫШЛЕННЫЙ PN4 CAT5
Приложение
Стандартный
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кабельный вывод
прямой
Категория перенапряжения
я
Степень загрязнения
2
Тип/категория сигнала
Серкос CAT5, 100 Мбит/с
Отображение статуса
нет
Среда передачи
Медь
Скорость передачи
100 Мбит/с
Характеристики трансмиссии (категория)
КАТ5
Скорость передачи
100 Мбит/с
Циклы установки/извлечения
>= 250
Цвет
серебро
Класс воспламеняемости согласно UL 94.
В0
Внешняя оболочка, материал
ПВХ
Материал проводника
Луженая медная проволока
Габаритный чертеж
Разъём pin assignment plug RJ45
Тип
Разъем RJ45, прямой
Тип/категория сигнала
PROFINET CAT5 (IEC 11801), 100 Мбит/с
Циклы установки/извлечения
>= 750
Сопротивление изоляции
>= 100 МОм
Категория перенапряжения
я
Степень загрязнения
2
Контакт с материалом
CuSn
Материал Контактная поверхность
Ни/Ау
Материал Контактный носитель
ПК
Материал корпуса
ПА-ГФ
Цвет (корпус)
серый
Класс воспламеняемости согласно UL 94.
V2
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
5,00 м
Вес кабеля
68 кг/км
Стиль UL AWM
21694 (60 °С/600 В)
Количество позиций
4
Экранированный
да
Тип кабеля
Серкос III [93K]
Структура проводника
1x4xAWG22/7, SF/TQ
Время выполнения сигнала
5,3 нс/м
Сигнальная линия структуры проводника
7x 0,25 мм
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
ок. 1,55 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
сигнально-красный RAL 3020
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ЧП
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Толщина внешней оболочки
ок. 0,90 мм
Тип экранирования пары
Полиэфирная фольга с алюминиевой подкладкой
Общий поворот
Звездный квадрат
Макс. сопротивление проводника
<= 120 Ом/км
Сопротивление изоляции
>= 0,5 ГОм*км
Сопротивление связи
<= 20,00 мОм/м (при 10 Гц)
Волновое сопротивление
100 Ом +/-15 Ом (при 100 МГц)
Номинальное напряжение, кабель
600 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
3 х Д
Минимальный радиус изгиба, гибкая установка
7 х Д
Наименьший радиус изгиба, фиксированная установка
20 мм
Наименьший радиус изгиба, подвижная установка
46 мм
Огнестойкость
согласно UL 1685 (CSA FT 4)
Устойчивость к маслу
Ограниченно устойчив к маслу
Другое сопротивление
Устойчивость к ультрафиолетовому излучению (согласно UL 1581, раздел 1200)
