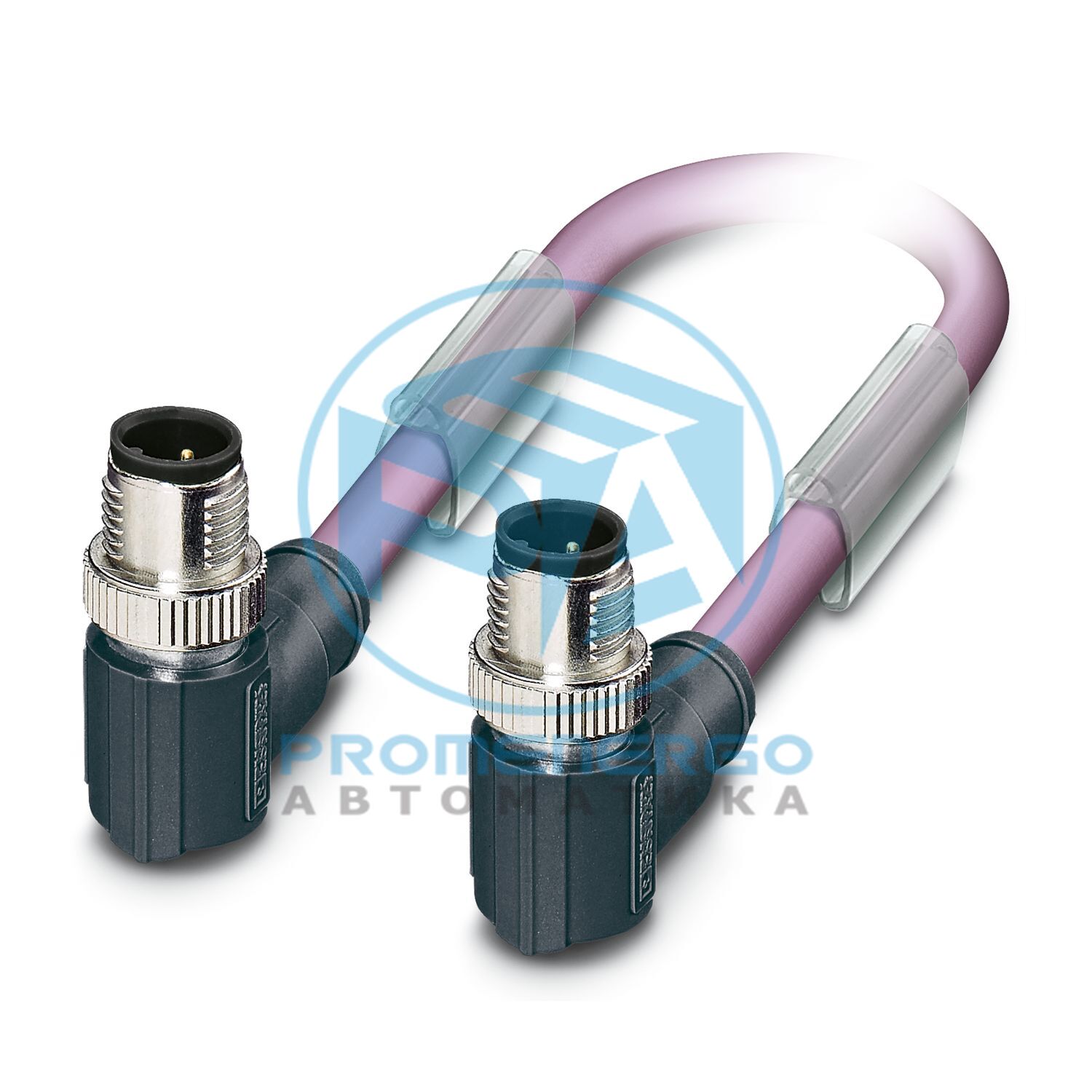

Системный кабель CANopen(R), DeviceNet(TM), 5-контактный, безгалогеновый полиуретан, красно-сиреневый RAL 4001, экранированный, угловой штекер M12 SPEEDCON, кодировка: A, включен угловой штекер M12 SPEEDCON, кодировка: A, длина кабеля: свободный вход (0,2 ... 40,0 м)
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Стандартный
Количество позиций
5
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
CAНетpen(R)/DeviceNet(TM)
Тип/категория сигнала
CAНетpen(R)
Отображение статуса
нет
Индикация состояния присутствует
нет
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Тип
Разъем угловой M12 SPEEDCON
Количество позиций
5
Тип блокировки
СКИДКОН
Тип кодирования
А (стандартный)
Температура окружающей среды (рабочая)
-25 °С ... 90 °С
Тип
Разъем угловой M12 SPEEDCON
Количество позиций
5
Тип блокировки
СКИДКОН
Тип кодирования
А (стандартный)
Температура окружающей среды (рабочая)
-25 °С ... 90 °С
Габаритный чертеж
Длина кабеля
Свободный вход (0,2...40,0 м)
Стиль UL AWM
21198 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
CAНетpen(R)/DeviceNet(TM), PUR, violet [920]
Структура проводника
2xAWG24/19+2xAWG22/19
Сигнальная линия AWG
24
источник питания AWG
22
Сечение проводника
2x 0,25 мм2 (кабель передачи данных)
Диаметр проволоки вкл. изоляция
1,95 мм +/-0,05 мм (кабель передачи данных)
Внешний диаметр кабеля
6,70 мм +/-0,3 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
красная сирень RAL 4001
Материал проводника
Луженая медная проволока
Материал изоляции проводов
Вспененный полиэтилен (кабель для передачи данных)
Одиночный провод, цвет
красно-черный, сине-белый
Витые пары
2 ядра на пару
Общий поворот
2 пары вокруг дренажного провода от центра к жиле
Оптическое защитное покрытие
80 %
Сопротивление изоляции
>= 5 ГОм*км (кабель передачи данных)
Волновое сопротивление
120 Ом +/-10 % (при 1 МГц)
Номинальное напряжение, кабель
<= 300 В (пиковое значение, не для приложений высокой мощности)
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Динамическая нагрузка (изгиб)
Макс. Циклы изгиба: 5000000, Радиус изгиба: 70 мм, Радиус изгиба: 15 x D, Путь перемещения: 4,5 м, Скорость перемещения: 3 м/с, Ускорение: 3 м/с2, Температура окружающей среды: -20 °C ... 60 °C
Ослабление щита
<= 22,9 дБ/км (при 1 МГц)
Без галогенов
согласно DIN VDE 0472 часть 815
Огнестойкость
UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1)
Особые свойства
Гибкий кабельный канал, способный
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 90 °C (вилка/розетка)
Температура окружающей среды (при эксплуатации) (кабель, стационарная прокладка)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Температура окружающей среды (при эксплуатации) (кабель, гибкая установка)
