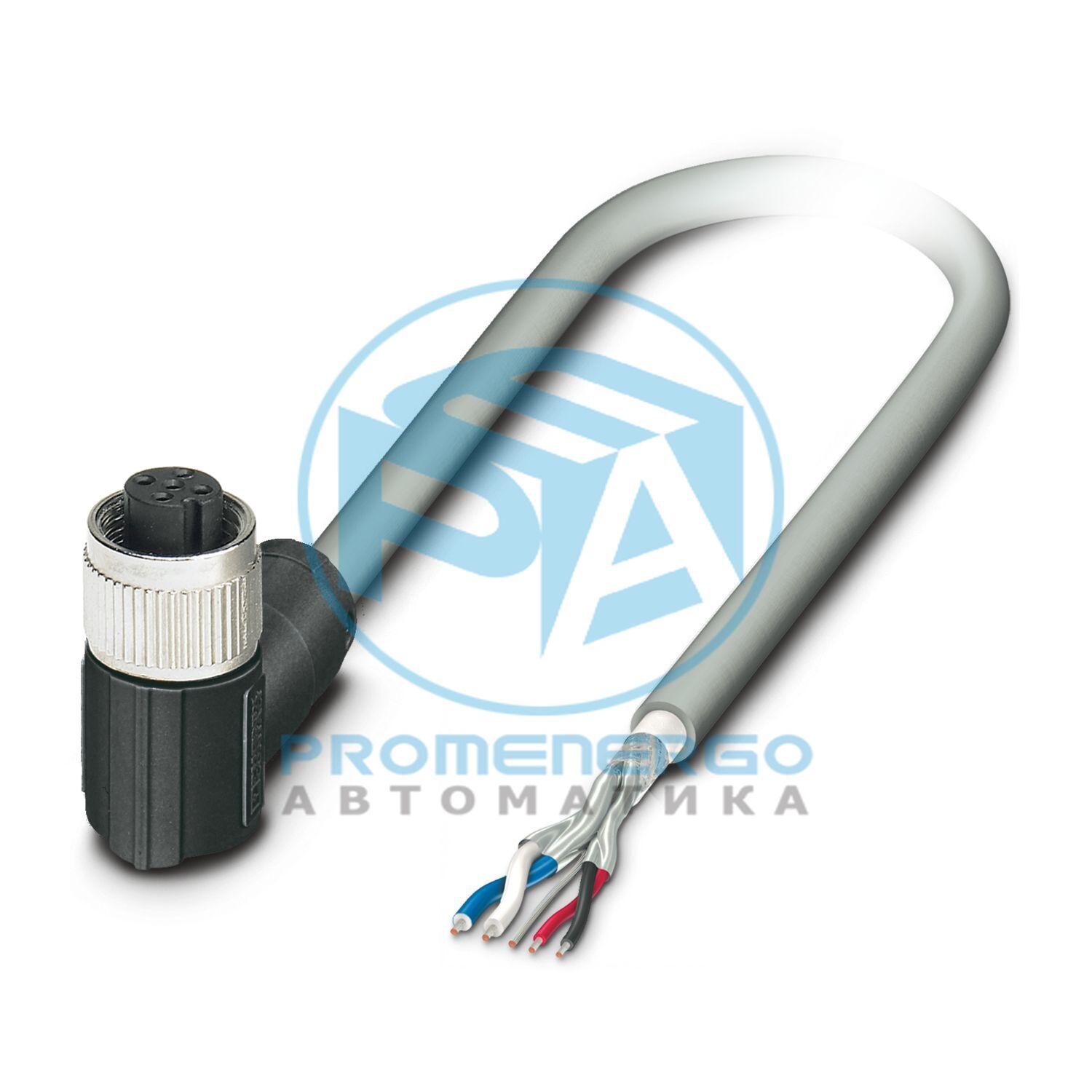

Системный кабель шины, CANopen(R), DeviceNet(TM), 5-контактный, ПВХ, серый, экранированный, свободный конец кабеля, на угловой розетке M12, кодировка: A, длина кабеля: 5 м, разъем неэкранированный
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Стандартные кабели США
Количество позиций
5
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
CAНетpen(R)/DeviceNet(TM)
Тип/категория сигнала
CAНетpen(R)
Отображение статуса
нет
Индикация состояния присутствует
нет
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Тип
свободный конец кабеля
Тип
Головка угловая М12
Количество позиций
5
Тип кодирования
А (стандартный)
Габаритный чертеж
Длина кабеля
5 м
Вес кабеля
64,51 кг/км
Стиль UL AWM
2464 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
CAНетpen(R)/DeviceNet(TM), PVC, gray [924]
Структура проводника
2xAWG22 (сигнал) + 2xAWG22 (питание)
Время выполнения сигнала
4,46 нс/м
Сигнальная линия структуры проводника
19х 0,15 мм
Сигнальная линия AWG
22
Структура проводника, подача напряжения
19х 0,15 мм
источник питания AWG
22
Сечение проводника
2x 0,34 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
1,27 мм +/-0,05 мм (сигнальная линия)
Внешний диаметр кабеля
6,90 мм +/-0,13 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
серый
Материал проводника
Голые медные провода
Материал изоляции проводов
Вспененный полиэтилен (сигнальная линия)
Одиночный провод, цвет
красно-черный, сине-белый
Витые пары
2 ядра на пару
Тип экранирования пары
Пластик-coated aluminum foil, aluminum side inside
Общий поворот
2 пары вокруг дренажного провода от центра к жиле
Сопротивление изоляции
>= 59,38 Ом*м (сигнальная линия)
Волновое сопротивление
120 Ohm +/-12 Ohm
Рабочая емкость
ном. 78,74 пФ (на метр)
Минимальный радиус изгиба, гибкая установка
15 х Д
Наименьший радиус изгиба, подвижная установка
104 мм
Ослабление щита
0,95 дБ (f = 125 кГц)
Огнестойкость
FT4
Устойчивость к маслу
да
Другое сопротивление
устойчивый к ультрафиолетовому излучению
Особые свойства
Стандарты UL PLTC и ITC
Температура окружающей среды (рабочая)
-30 °C ... 75 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
-25 °C ... 90 °C (вилка/розетка)
Номер позиции
1405982
Упаковочная единица
1 шт.
Минимальный объем заказа
50 шт.
Примечание
Под заказ (возврату не подлежит).
Ключ продаж
ИИ
Ключ продукта
AF1IHE
GTIN
4046356800464
Вес за штуку (включая упаковку)
328,5 г
Вес за штуку (без упаковки)
604 г
Номер таможенного тарифа
85444290
Страна происхождения
НАС
ЭКЛАСС-13.0
27060307
ЭКЛАСС-15.0
27060307
СПСК 21.0
26121600
Соответствует требованиям ЕС RoHS к веществам
Да (Нет exemptions)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
