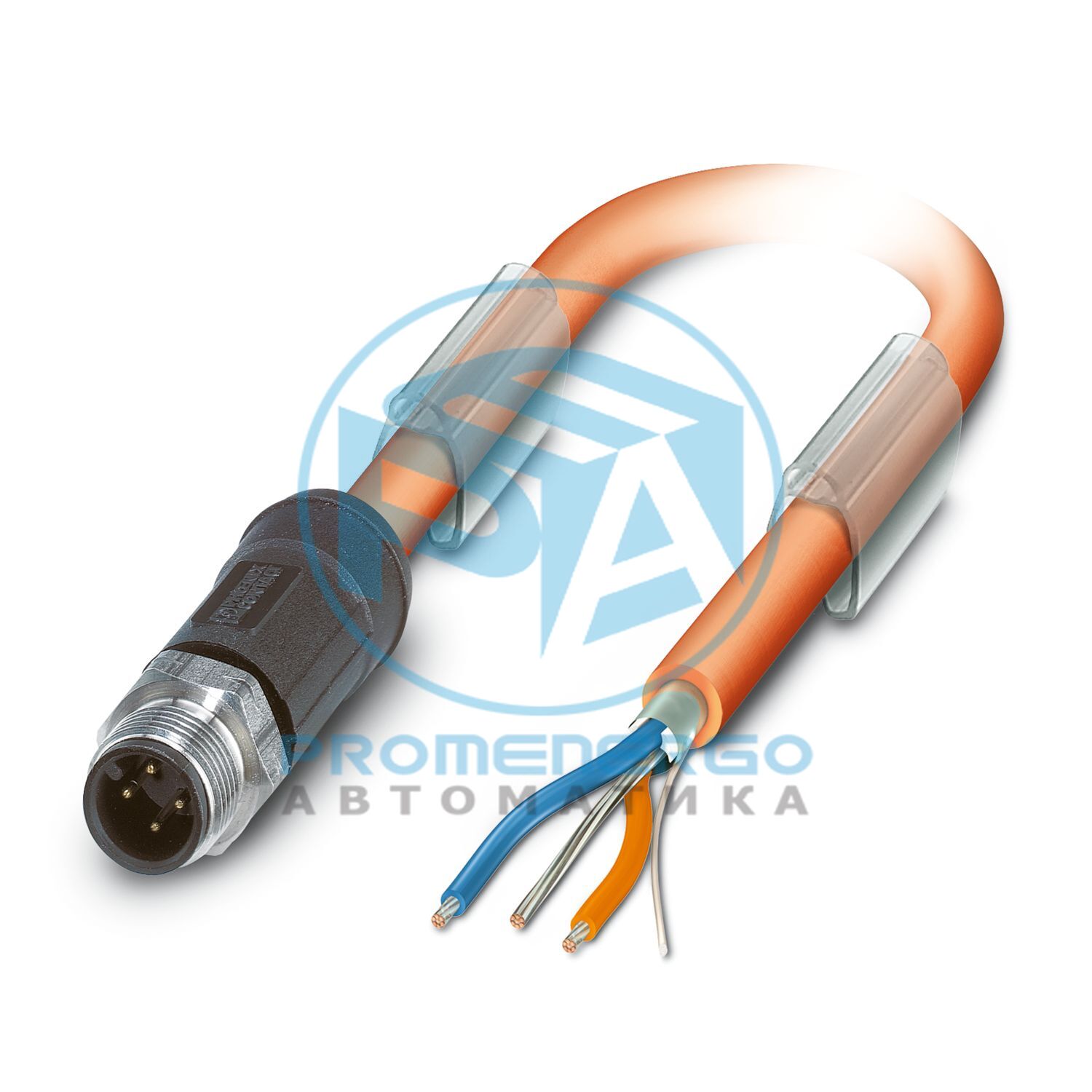

Системный кабель, FOUNDATION Fieldbus (31,25 кбит/с), 3-контактный, ПВХ, оранжевый RAL 2003, экранированный, вилка прямая M12, кодировка: A, на свободном конце кабеля, длина кабеля: 10 м
Технические характеристики
Общий
Другие продукты с переменным типом кабеля и переменной длиной кабеля можно найти в разделе аксессуаров.
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Технология процесса
Количество позиций
3
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
FOUNDATION Fieldbus
Тип/категория сигнала
FOUNDATION Fieldbus, 31,25 кбит/с
Отображение статуса
нет
Индикация состояния присутствует
нет
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Скорость передачи
31,25 кбит/с
Циклы установки/извлечения
>= 100
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 (вилка) | БУ (ДАННЫЕ-)
Тип
Вилка прямая М12
Количество позиций
3
Тип кодирования
А (стандартный)
Материал
CuSn (Контакт)
Температура окружающей среды (рабочая)
-25 °С ... 90 °С
Тип
свободный конец кабеля
Габаритный чертеж
Длина кабеля
10 м
Вес кабеля
56,552 кг/км
Количество позиций
2
Экранированный
да
Тип кабеля
FOUNDATION Fieldbus оранжевый [960]
Структура проводника
2xAWG18/7 + 1xAWG20/7
Скорость сигнала
0,66 с
Сигнальная линия структуры проводника
7x 0,40 мм
Сигнальная линия AWG
18
Сечение проводника
2x 0,75 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
2,24 мм +/-0,05 мм
Внешний диаметр кабеля
7,50 мм +/-0,25 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
оранжевый RAL 2003
Материал проводника
Луженая медная проволока
Материал изоляции проводов
PO (Сигнальная линия)
Одиночный провод, цвет
синий, оранжевый
Толщина, изоляция
0,50 мм
Толщина внешней оболочки
1,00 мм
Витые пары
2 ядра на пару
Общий поворот
Одна пара с одним заземляющим проводом и заполнителями для жилы.
Оптическое защитное покрытие
100 %
Макс. сопротивление проводника
<= 19,35 Ом/км (сигнальная линия)
Емкость кабеля
147 пФ/м (при 1 кГц, жила/экран)
Рабочая емкость
78 нФ (при 1 кГц)
Сопротивление кабеля
100 Ом +/-20 % (при 31,25 кГц)
Номинальное напряжение, кабель
300 В
Наименьший радиус изгиба, фиксированная установка
75 мм
Предел прочности
260 Н
Ослабление щита
3,00 дБ/км (при 39 кГц)
Огнестойкость
UL 1685 (CSA FT 4)
Особые свойства
Стандарты UL PLTC-ER и ITC
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (кабель, стационарная прокладка)
