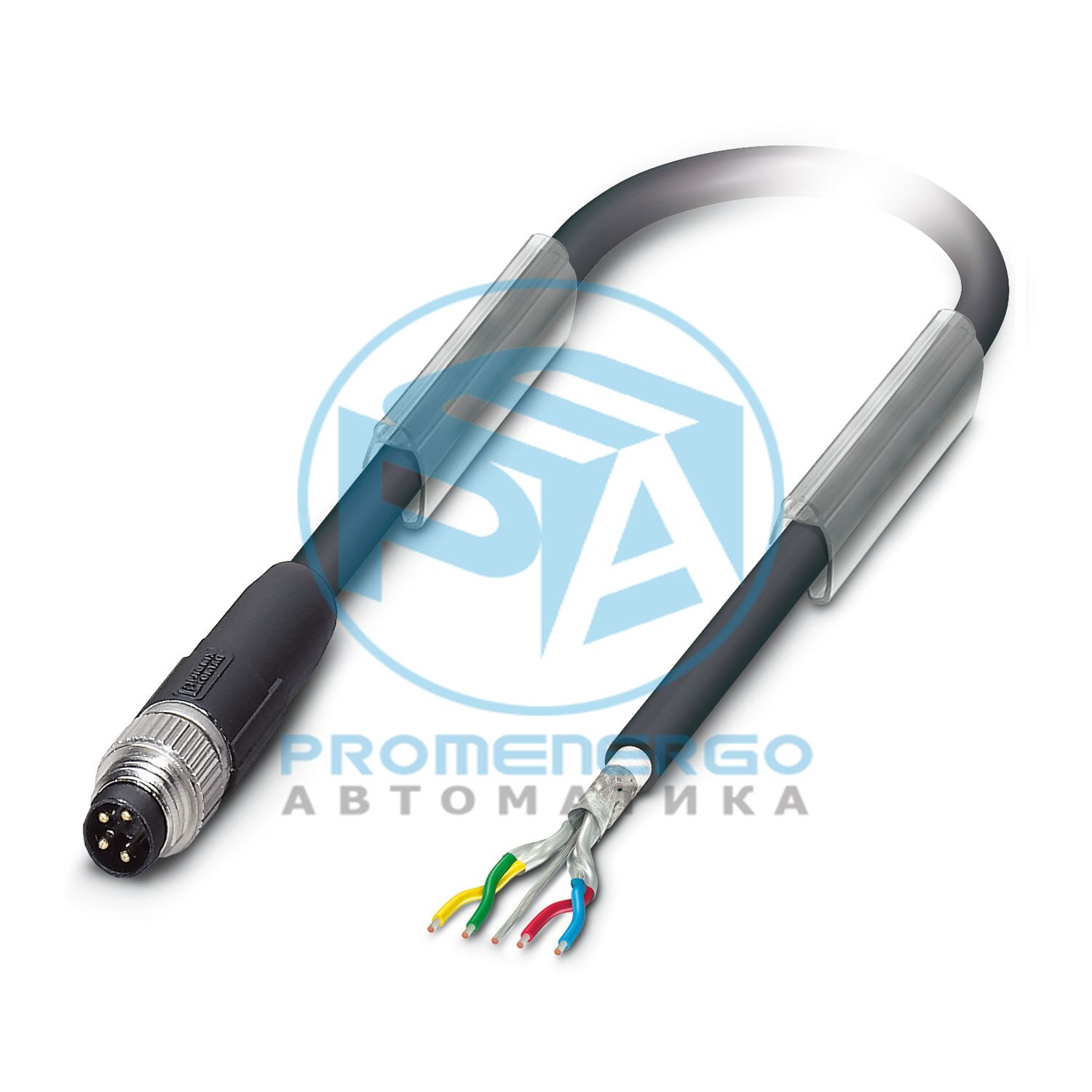

САК-4П-М 8МС/ 2,0-950 - Кабель системный шинный
Системный кабель INTERBUS, 4-контактный, безгалогеновый полиуретан, черный RAL 9005, экранированный, длина кабеля: 2 м
Технические характеристики
| Тип продукта | Кабель передачи данных предварительно смонтирован |
|---|
| Приложение | Стандартный |
|---|
| Количество позиций | 4 |
|---|
| Количество кабельных выводов | 1 |
|---|
| Экранированный | да |
|---|
| Кодирование | А |
|---|
| Категория перенапряжения | II |
|---|
| Степень загрязнения | 3 |
|---|
| Автобусная система | ИНТЕРБУС |
|---|
| Тип/категория сигнала | ИНТЕРБУС |
|---|
| Отображение статуса | нет |
|---|
| Индикация состояния присутствует | нет |
|---|
| Сопротивление изоляции | >= 100 МОм |
|---|
| Номинальное напряжение U N | 48 В переменного тока |
|---|
| Номинальный ток I Н | 4 А |
|---|
| Испытательное напряжение | 800 В |
|---|
| Среда передачи | Медь |
|---|
| Класс воспламеняемости согласно UL 94. | полупансион |
|---|
| Материал корпуса ручки | ТПУ, трудновоспламеняющийся, самозатухающий |
|---|
| Контактный материал | CuSn |
|---|
| Материал контактной поверхности | Ни/Ау |
|---|
| Материал контактного носителя | ТПУ ГФ |
|---|
| Материал для винтового соединения | Цинк, отлитый под давлением, никелированный |
|---|
| Контакт | Цвет (обозначение сигнала) | Контакт (необязательно) | 1 (вилка) | РД (0,34 мм2) |
|---|
| Тип | свободный конец кабеля |
|---|
| Длина кабеля | 2 м |
|---|
| Вес кабеля | 41 кг/км |
|---|
| Стиль UL AWM | 20963 (80°С/30 В) |
|---|
| Количество позиций | 4 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | ИНТЕРБУС [950] |
|---|
| Структура проводника | 2xAWG26/19+2xAWG22/19 |
|---|
| Сигнальная линия структуры проводника | 19х 0,10 мм |
|---|
| Сигнальная линия AWG | 26 |
|---|
| Структура проводника, подача напряжения | 19х 0,15 мм |
|---|
| источник питания AWG | 22 |
|---|
| Сечение проводника | 2x 0,14 мм2 (сигнальная линия) |
|---|
| Диаметр проволоки вкл. изоляция | 0,97 мм (сигнальная линия) |
|---|
| Внешний диаметр кабеля | 5,20 мм +/-0,2 мм |
|---|
| Внешняя оболочка, материал | ПУР |
|---|
| Внешняя оболочка, цвет | черный RAL 9005 |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | ПП |
|---|
| Одиночный провод, цвет | красно-синий, зелено-желтый |
|---|
| Толщина, изоляция | 0,24 мм (изоляция проводника, сигнальная линия) |
|---|
| Толщина внешней оболочки | ок. 0,75 мм |
|---|
| Витые пары | 2 ядра на пару |
|---|
| Тип экранирования пары | Полиэфирная фольга с алюминиевой подкладкой |
|---|
| Общий поворот | 2 пары вокруг дренажного провода от центра к жиле |
|---|
| Оптическое защитное покрытие | 85 % |
|---|
| Макс. сопротивление проводника | <= 150 Ом/км (сигнальная линия) |
|---|
| Сопротивление изоляции | >= 20 МОм*км |
|---|
| Волновое сопротивление | 75 Ом +/-10 Ом (сигнальная линия) |
|---|
| Номинальное напряжение, кабель | <= 100 В |
|---|
| Испытательное напряжение ядро/ядро | 1000 В (50 Гц, 1 мин.) |
|---|
| Испытательное напряжение Сердечник/Экран | 1000,00 В (50 Гц, 1 мин.) |
|---|
| Минимальный радиус изгиба, фиксированная установка | 5 х Д |
|---|
| Минимальный радиус изгиба, гибкая установка | 7,5 х Д |
|---|
| Наименьший радиус изгиба, фиксированная установка | 26 мм |
|---|
| Наименьший радиус изгиба, подвижная установка | 39 мм |
|---|
| Динамическая нагрузка (изгиб) | Макс. Циклы гибки: 1000000, Радиус изгиба: 110 мм, Путь перемещения: 6 м, Скорость перемещения: 4 м/с, Ускорение: 4 м/с2 |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 80 °C (кабель, стационарная прокладка) |
|---|
| Степень защиты | IP65 |
|---|
| Температура окружающей среды (при эксплуатации) (вилка/гнездо) | -25 °C ... 90 °C (вилка/розетка) |
|---|
| Номер позиции | 1543249 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ИИ |
|---|
| Ключ продукта | AF1BJB |
|---|
| GTIN | 4046356097406 |
|---|
| Вес за штуку (включая упаковку) | 93 г |
|---|
| Вес за штуку (без упаковки) | 92,5 г |
|---|
| Номер таможенного тарифа | 85444290 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27060307 |
|---|
| ЭКЛАСС-15.0 | 27060307 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 1258 кг CO2-экв. |
|---|
