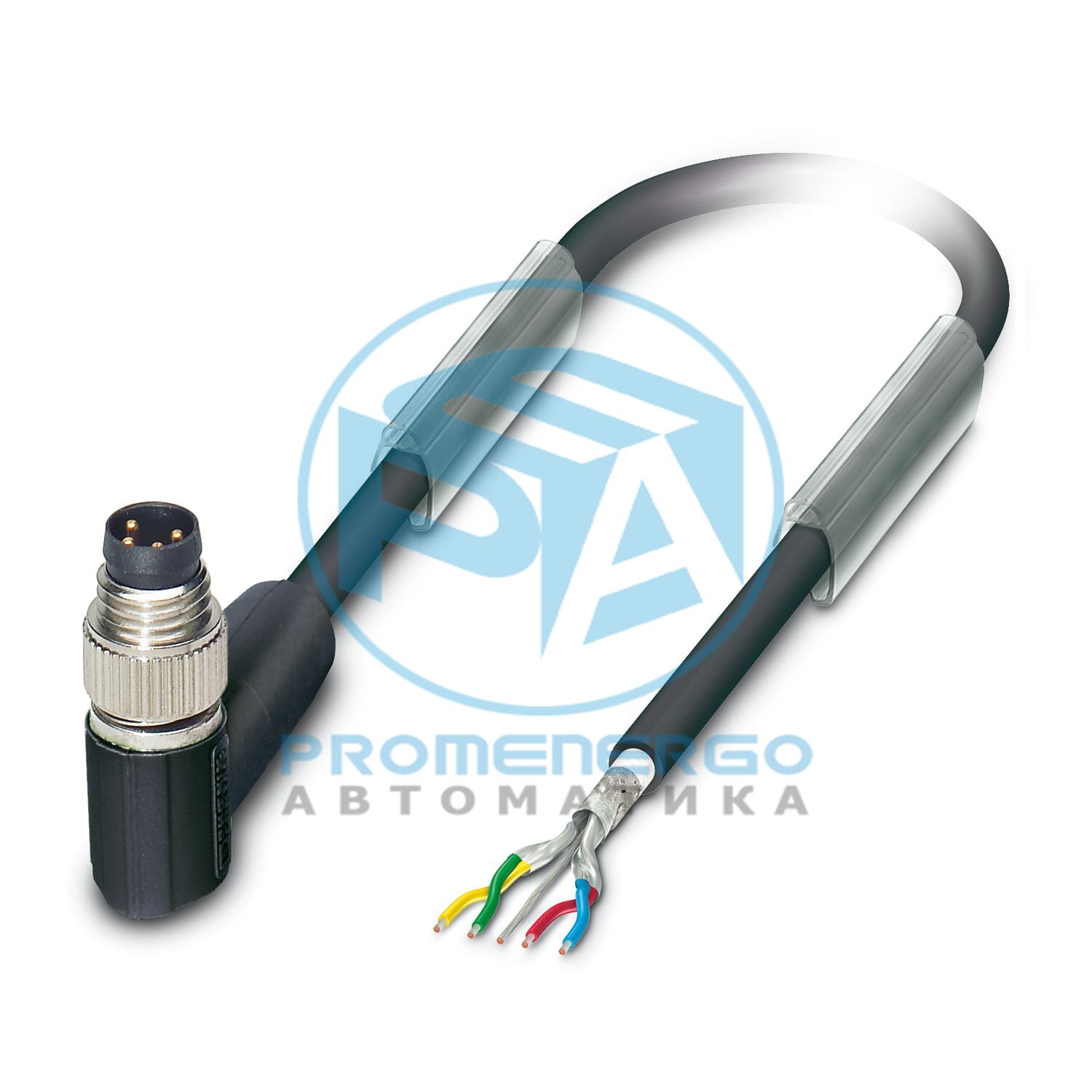

Системный кабель INTERBUS, 4-контактный, безгалогеновый полиуретан, черный RAL 9005, экранированный, угловой штекер M8, кодировка: A, на свободном конце кабеля, длина кабеля: 10 м
Технические характеристики
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Стандартный
Количество позиций
4
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ИНТЕРБУС
Тип/категория сигнала
ИНТЕРБУС
Отображение статуса
нет
Индикация состояния присутствует
нет
Сопротивление изоляции
>= 100 МОм
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Испытательное напряжение
800 В
Среда передачи
Медь
Класс воспламеняемости согласно UL 94.
полупансион
Материал корпуса ручки
ТПУ, трудновоспламеняющийся, самозатухающий
Контактный материал
CuSn
Материал контактной поверхности
Ни/Ау
Материал контактного носителя
ТПУ ГФ
Материал для винтового соединения
Цинк, отлитый под давлением, никелированный
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 (вилка) | РД (0,34 мм2)
Тип
Заглушка угловая М8
Количество позиций
4
Тип кодирования
А (стандартный)
Тип
свободный конец кабеля
Длина кабеля
10 м
Вес кабеля
41 кг/км
Стиль UL AWM
20963 (80°С/30 В)
Количество позиций
4
Экранированный
да
Тип кабеля
ИНТЕРБУС [950]
Структура проводника
2xAWG26/19+2xAWG22/19
Сигнальная линия структуры проводника
19х 0,10 мм
Сигнальная линия AWG
26
Структура проводника, подача напряжения
19х 0,15 мм
источник питания AWG
22
Сечение проводника
2x 0,14 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
0,97 мм (сигнальная линия)
Внешний диаметр кабеля
5,20 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
черный RAL 9005
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ПП
Одиночный провод, цвет
красно-синий, зелено-желтый
Толщина, изоляция
0,24 мм (изоляция проводника, сигнальная линия)
Толщина внешней оболочки
ок. 0,75 мм
Витые пары
2 ядра на пару
Тип экранирования пары
Полиэфирная фольга с алюминиевой подкладкой
Общий поворот
2 пары вокруг дренажного провода от центра к жиле
Оптическое защитное покрытие
85 %
Макс. сопротивление проводника
<= 150 Ом/км (сигнальная линия)
Сопротивление изоляции
>= 20 МОм*км
Волновое сопротивление
75 Ом +/-10 Ом (сигнальная линия)
Номинальное напряжение, кабель
<= 100 В
Испытательное напряжение ядро/ядро
1000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
1000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
7,5 х Д
Наименьший радиус изгиба, фиксированная установка
26 мм
Наименьший радиус изгиба, подвижная установка
39 мм
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 1000000, Радиус изгиба: 110 мм, Путь перемещения: 6 м, Скорость перемещения: 4 м/с, Ускорение: 4 м/с2
Температура окружающей среды (рабочая)
-40 °C ... 80 °C (кабель, стационарная прокладка)
Степень защиты
IP65
Температура окружающей среды (при эксплуатации) (вилка/гнездо)
