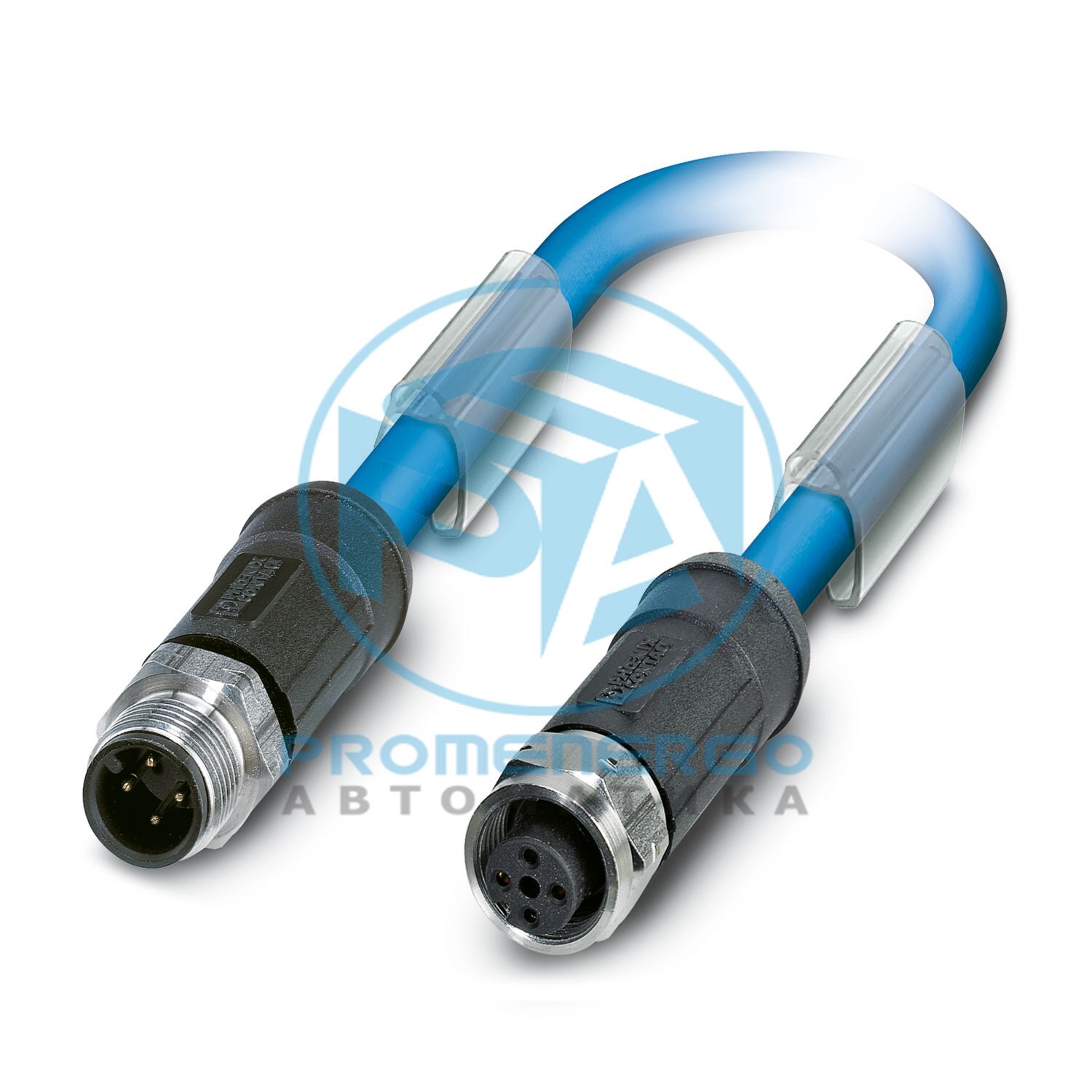

САК-3П-М12МС/10,0-961/М12ФС ВА - Кабель системный шинный
САК-3П-М12МС/10,0-961/М12ФС ВА - Кабель системный шинный
Системный кабель шины, PROFIBUS PA (31,25 кбит/с), 3-полюсный, ПВХ, синий RAL 5015, экранированный, вилка прямая M12, кодировка: A, на розетке прямая M12, кодировка: A, длина кабеля: 10 м, для взрывоопасных зон с накаткой из высококачественной стали
Технические характеристики
Общий
Для применения в цепях искрозащиты типа «i». Электрические параметры соответствуют EN 60079-14.
Тип продукта
Кабель передачи данных предварительно смонтирован
Приложение
Технология процесса
Количество позиций
3
Количество кабельных выводов
1
Экранированный
да
Кодирование
А
Категория перенапряжения
II
Степень загрязнения
3
Автобусная система
ПРОФИБУС ПА
Тип/категория сигнала
PROFIBUS PA, 31,25 кбит/с
Отображение статуса
нет
Индикация состояния присутствует
нет
Номинальное напряжение U N
48 В переменного тока
Номинальный ток I Н
4 А
Среда передачи
Медь
Скорость передачи
31,25 кбит/с
Циклы установки/извлечения
>= 100
Класс воспламеняемости согласно UL 94.
полупансион
Материал уплотнения
НБР
Контакт | Цвет (обозначение сигнала) | Контакт (необязательно)
1 (вилка) | ОГ (ДАННЫЕ+) | 1 (розетка)
Тип
Вилка прямая М12
Количество позиций
3
Тип кодирования
А (стандартный)
Материал
CuSn (Контакт)
Температура окружающей среды (рабочая)
-25 °С ... 90 °С
Тип
Розетка прямая М12
Количество позиций
3
Тип кодирования
А (стандартный)
Материал
CuSn (Контакт)
Температура окружающей среды (рабочая)
-25 °С ... 90 °С
Габаритный чертеж
Длина кабеля
10 м
Вес кабеля
56,552 кг/км
Количество позиций
2
Экранированный
да
Тип кабеля
Fieldbus FOUNDATION/PROFIBUS PA, синий [961]
Структура проводника
2xAWG18/7 + 1xAWG20/7
Скорость сигнала
0,66 с
Сигнальная линия структуры проводника
7x 0,40 мм
Сигнальная линия AWG
18
Сечение проводника
2x 0,75 мм2 (сигнальная линия)
Диаметр проволоки вкл. изоляция
2,24 мм +/-0,05 мм
Внешний диаметр кабеля
7,50 мм +/-0,25 мм
Внешняя оболочка, материал
ПВХ
Внешняя оболочка, цвет
синий RAL 5015
Материал проводника
Луженая медная проволока
Материал изоляции проводов
PO (Сигнальная линия)
Одиночный провод, цвет
синий, оранжевый
Толщина, изоляция
0,50 мм
Толщина внешней оболочки
1,00 мм
Витые пары
2 ядра на пару
Общий поворот
Одна пара с одним заземляющим проводом и заполнителями для жилы.
Оптическое защитное покрытие
100 %
Макс. сопротивление проводника
<= 19,35 Ом/км (сигнальная линия)
Емкость кабеля
147 пФ/м (при 1 кГц, жила/экран)
Рабочая емкость
78 нФ (при 1 кГц)
Сопротивление кабеля
100 Ом +/-20 % (при 31,25 кГц)
Номинальное напряжение, кабель
300 В
Наименьший радиус изгиба, фиксированная установка
75 мм
Предел прочности
260 Н
Ослабление щита
3,00 дБ/км (при 39 кГц)
Огнестойкость
UL 1685 (CSA FT 4)
Особые свойства
Стандарты UL PLTC-ER и ITC
Температура окружающей среды (рабочая)
-40 °C ... 105 °C (кабель, стационарная прокладка)
