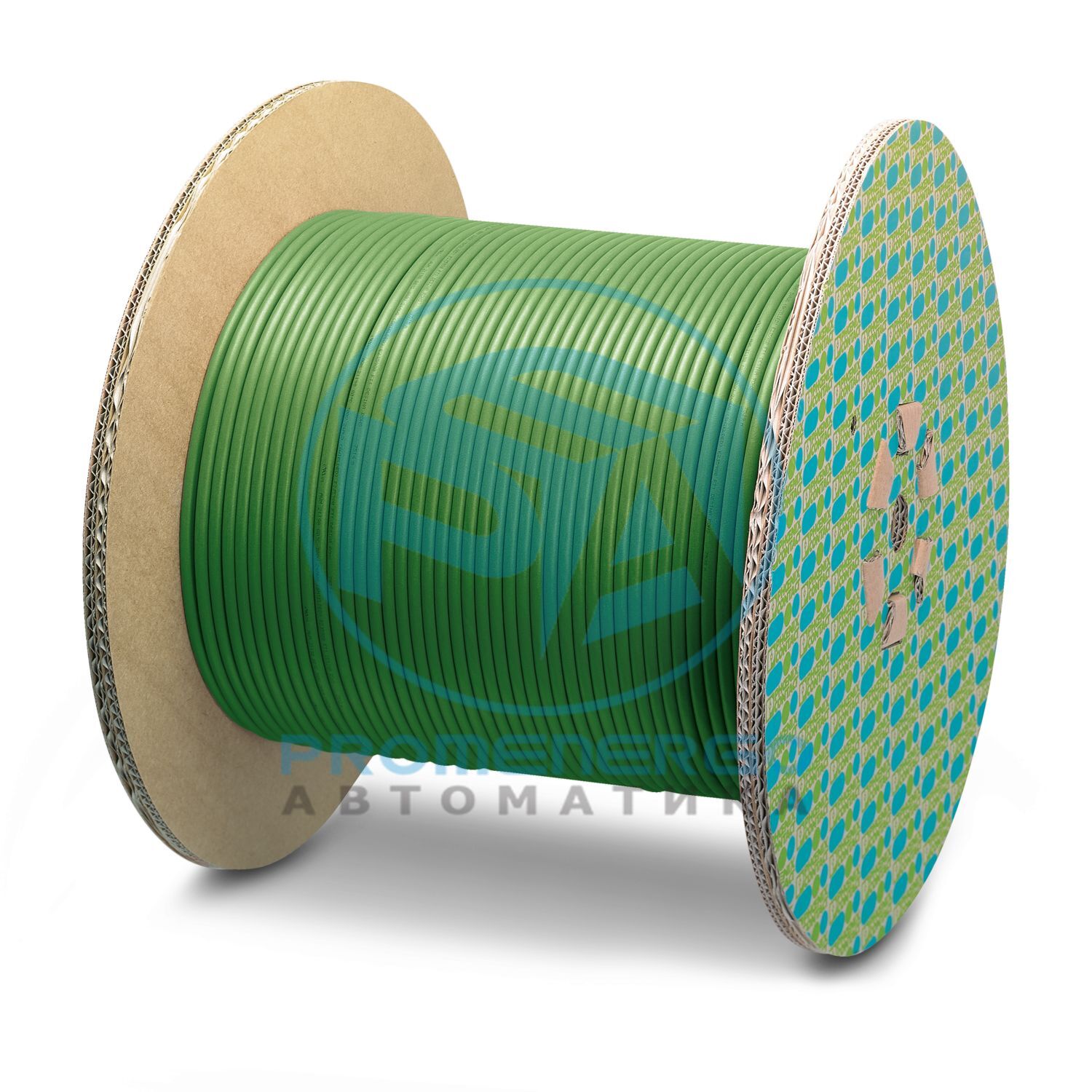

По метрам, Кабель для передачи данных, PROFINET CAT5 (100 Мбит/с), EtherCAT(R) CAT5 (100 Мбит/с), экранированный, безгалогенный полиуретан, зеленый RAL 6018, 4-жильный (1x4xAWG22/7, SF/TQ), цвет одножильного: белый, желтый, синий, оранжевый, длина кабеля: Свободный вход (110,0 ... 500 м), Поставляется на кабельном барабане максимум из двух частей (подробности: см. технические данные)
Технические характеристики
Информация о заказе:
Заказанная длина кабеля может поставляться максимум двумя частями (каждая > 100 м) на одном кабельном барабане. Соответствующие поставки отмечены соответствующим образом.
Тип продукта
Дата-кабель по метрам
Количество позиций
4
Среда передачи
Медь
Характеристики трансмиссии (категория)
КАТ5 (МЭК 11801:2002)
Тип/категория сигнала
PROFINET CAT5 (МЭК 11801:2002)
Габаритный чертеж
Длина кабеля
Свободный вход (110,0...500 м)
Стиль UL AWM
20233 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
Цепь PROFINET CAT5 [93C]
Структура проводника
1x4xAWG22/7, SF/TQ
Сигнальная линия AWG
22
Сечение проводника
4x 0,34 мм2
Диаметр проволоки вкл. изоляция
1,5 мм +/-0,05 мм
Внешний диаметр кабеля
6,50 мм +/-0,2 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
зеленый RAL 6018
Материал проводника
Луженая медная проволока
Материал изоляции проводов
ЧП
Одиночный провод, цвет
белый, желтый, синий, оранжевый
Общий поворот
Звездный квадрат
Оптическое защитное покрытие
85 %
Сопротивление изоляции
>= 500 МОм*км
Сопротивление петли
<= 120,00 Ом/км
Волновое сопротивление
100 Ом +/-15 Ом (при 1...100 МГц)
Номинальное напряжение, кабель
<= 300 В
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
5 х Д
Минимальный радиус изгиба, гибкая установка
7,5 х Д
Динамическая нагрузка (изгиб)
Макс. Циклы гибки: 3000000, Радиус изгиба: 200 мм, Путь перемещения: 10 м, Скорость перемещения: 4 м/с, Ускорение: 4 м/с2
