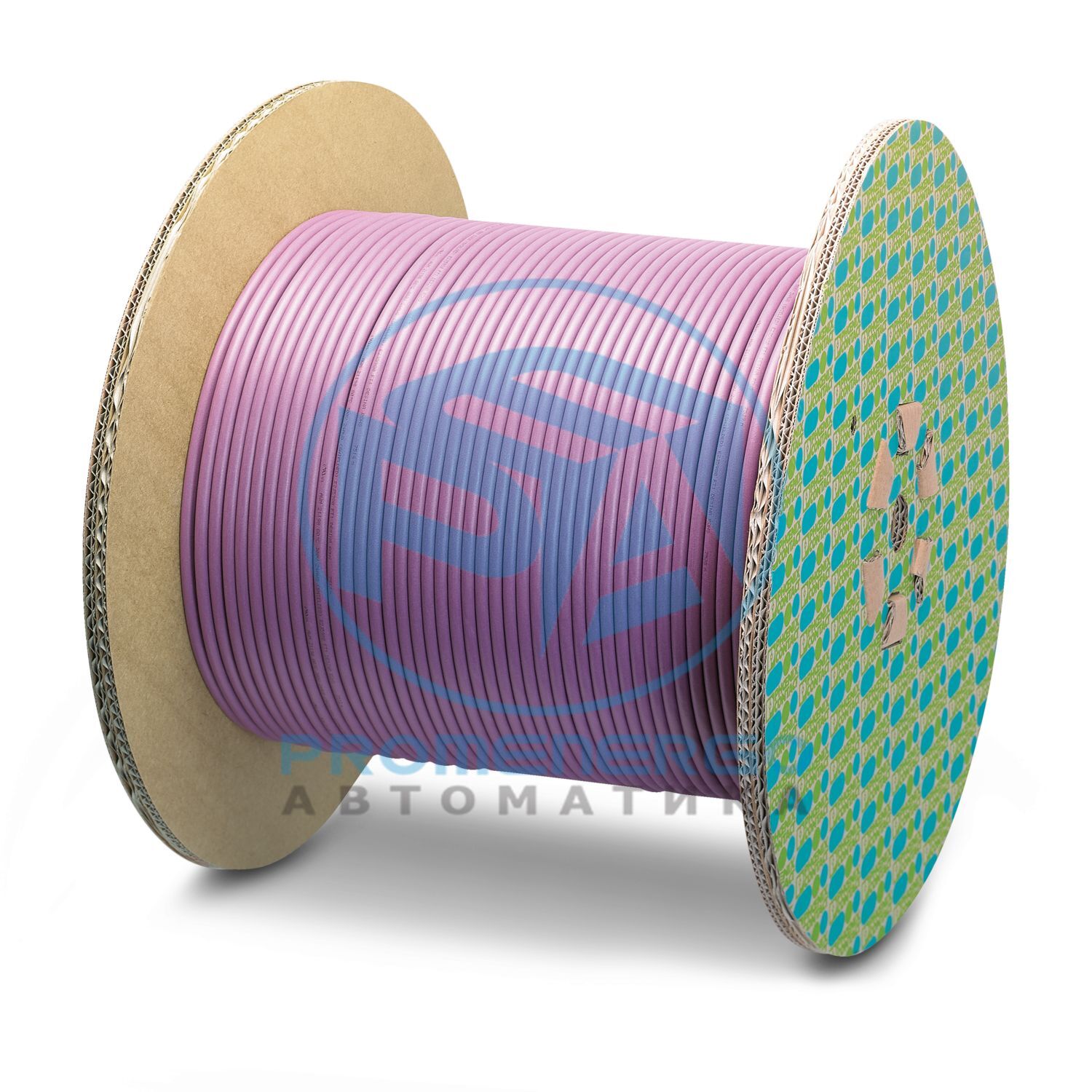

По метрам, Системный кабель Bus, CANopen(R), DeviceNet(TM), экранированный, безгалогеновый полиуретан, красно-сиреневый RAL 4001, 4-жильный (2xAWG24/19+2xAWG22/19), цвет одножильный: красно-черный, сине-белый, длина кабеля: Свободный ввод (110,0 ... 500 м), Поставляется на кабельном барабане, состоящим из двух частей (подробности: см. технические характеристики)
Технические характеристики
Информация о заказе:
Заказанная длина кабеля может поставляться максимум двумя частями (каждая > 100 м) на одном кабельном барабане. Соответствующие поставки отмечены соответствующим образом.
Тип продукта
Дата-кабель по метрам
Количество позиций
4
Среда передачи
Медь
Тип/категория сигнала
Девайснет(TM)
Габаритный чертеж
Длина кабеля
Свободный вход (110,0...500 м)
Стиль UL AWM
21198 (80°С/300 В)
Количество позиций
4
Экранированный
да
Тип кабеля
CAНетpen(R)/DeviceNet(TM), PUR, violet [920]
Структура проводника
2xAWG24/19+2xAWG22/19
Сигнальная линия AWG
24
источник питания AWG
22
Сечение проводника
2x 0,25 мм2 (кабель передачи данных)
Диаметр проволоки вкл. изоляция
1,95 мм +/-0,05 мм (кабель передачи данных)
Внешний диаметр кабеля
6,70 мм +/-0,3 мм
Внешняя оболочка, материал
ПУР
Внешняя оболочка, цвет
красная сирень RAL 4001
Материал проводника
Луженая медная проволока
Материал изоляции проводов
Вспененный полиэтилен (кабель для передачи данных)
Одиночный провод, цвет
красно-черный, сине-белый
Витые пары
2 ядра на пару
Общий поворот
2 пары вокруг дренажного провода от центра к жиле
Оптическое защитное покрытие
80 %
Сопротивление изоляции
>= 5 ГОм*км (кабель передачи данных)
Волновое сопротивление
120 Ом +/-10 % (при 1 МГц)
Номинальное напряжение, кабель
<= 300 В (пиковое значение, не для приложений высокой мощности)
Испытательное напряжение ядро/ядро
2000 В (50 Гц, 1 мин.)
Испытательное напряжение Сердечник/Экран
2000,00 В (50 Гц, 1 мин.)
Минимальный радиус изгиба, фиксированная установка
4 х Д
Минимальный радиус изгиба, гибкая установка
8 х Д
Динамическая нагрузка (изгиб)
Макс. Циклы изгиба: 5000000, Радиус изгиба: 70 мм, Радиус изгиба: 15 x D, Путь перемещения: 4,5 м, Скорость перемещения: 3 м/с, Ускорение: 3 м/с2, Температура окружающей среды: -20 °C ... 60 °C
