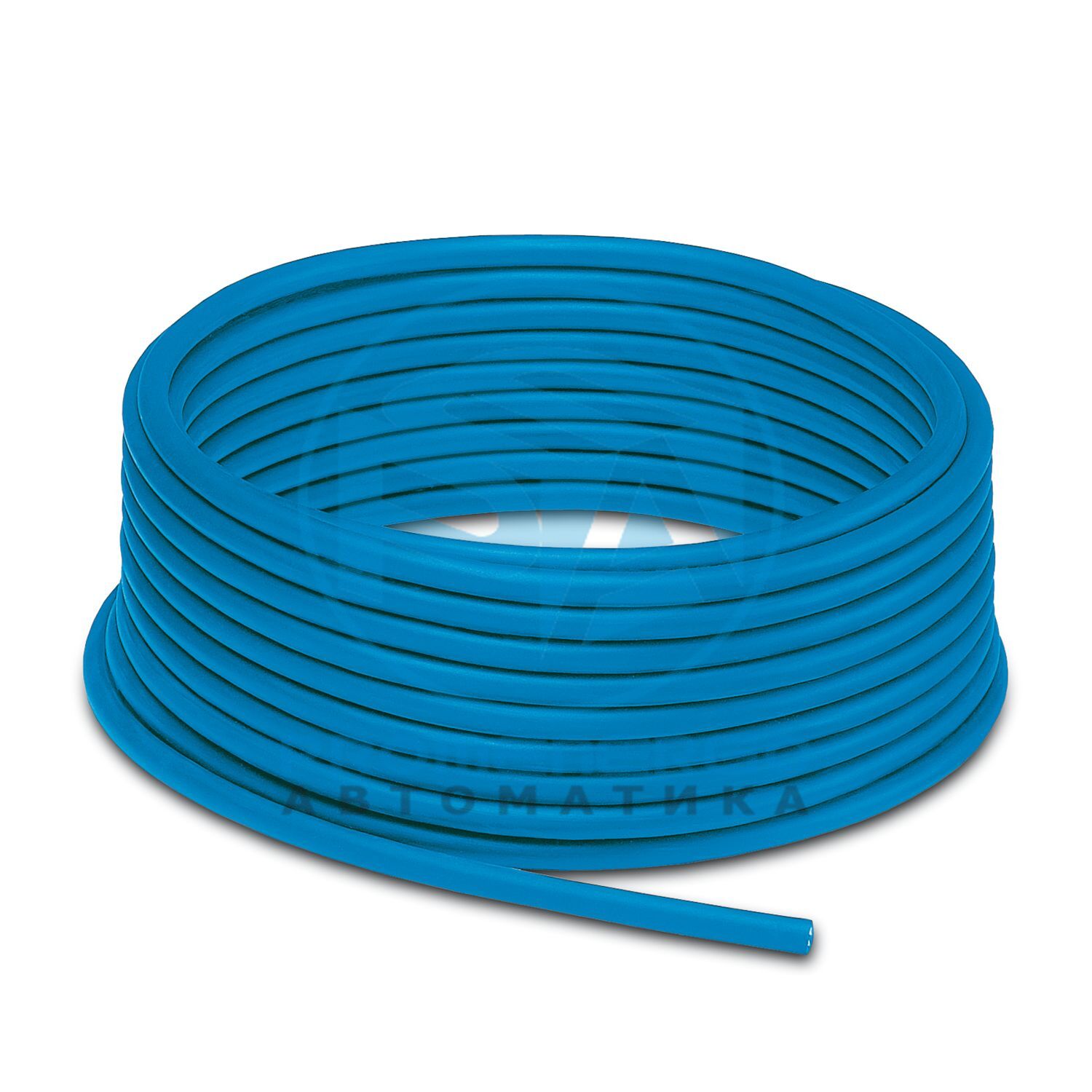

SAC-2P-961/... - Системный кабель шины
По метрам, Системный кабель Bus, FOUNDATION Fieldbus, PROFIBUS PA, экранированный, ПВХ, синий RAL 5015, 2-жильный (2xAWG18/7 + 1xAWG20/7), цвет одножильного: синий, оранжевый, взрывоопасная зона
Технические характеристики
| Общий | Для применения в цепях искрозащиты типа «i». Электрические параметры соответствуют EN 60079-14. |
|---|
| Тип продукта | Дата-кабель по метрам |
|---|
| Количество позиций | 2 |
|---|
| Среда передачи | Медь |
|---|
| Скорость передачи | 31,25 кбит/с |
|---|
| Автобусная система | FOUNDATION Fieldbus, PROFIBUS PA |
|---|
| Тип/категория сигнала | FOUNDATION Fieldbus, 31,25 кбит/с |
|---|
Габаритный чертеж
| Вес кабеля | 56,552 кг/км |
|---|
| Количество позиций | 2 |
|---|
| Экранированный | да |
|---|
| Тип кабеля | Fieldbus FOUNDATION/PROFIBUS PA, синий [961] |
|---|
| Структура проводника | 2xAWG18/7 + 1xAWG20/7 |
|---|
| Скорость сигнала | 0,66 с |
|---|
| Сигнальная линия структуры проводника | 7x 0,40 мм |
|---|
| Сигнальная линия AWG | 18 |
|---|
| Сечение проводника | 2x 0,75 мм2 (сигнальная линия) |
|---|
| Диаметр проволоки вкл. изоляция | 2,24 мм +/-0,05 мм |
|---|
| Внешний диаметр кабеля | 7,50 мм +/-0,25 мм |
|---|
| Внешняя оболочка, материал | ПВХ |
|---|
| Внешняя оболочка, цвет | синий RAL 5015 |
|---|
| Материал проводника | Луженая медная проволока |
|---|
| Материал изоляции проводов | PO (Сигнальная линия) |
|---|
| Одиночный провод, цвет | синий, оранжевый |
|---|
| Толщина, изоляция | 0,50 мм |
|---|
| Толщина внешней оболочки | 1,00 мм |
|---|
| Витые пары | 2 ядра на пару |
|---|
| Общий поворот | Одна пара с одним заземляющим проводом и заполнителями для жилы. |
|---|
| Оптическое защитное покрытие | 100 % |
|---|
| Макс. сопротивление проводника | <= 19,35 Ом/км (сигнальная линия) |
|---|
| Емкость кабеля | 147 пФ/м (при 1 кГц, жила/экран) |
|---|
| Рабочая емкость | 78 нФ (при 1 кГц) |
|---|
| Сопротивление кабеля | 100 Ом +/-20 % (при 31,25 кГц) |
|---|
| Номинальное напряжение, кабель | 300 В |
|---|
| Наименьший радиус изгиба, фиксированная установка | 75 мм |
|---|
| Предел прочности | 260 Н |
|---|
| Ослабление щита | 3,00 дБ/км (при 39 кГц) |
|---|
| Огнестойкость | UL 1685 (CSA FT 4) |
|---|
| Особые свойства | Стандарты UL PLTC-ER и ITC |
|---|
| Температура окружающей среды (рабочая) | -40 °C ... 105 °C (кабель, стационарная прокладка) |
|---|
| Номер позиции | 1434620 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Примечание | Под заказ (возврату не подлежит). |
|---|
| Ключ продаж | ИИ |
|---|
| Ключ продукта | AF1LEA |
|---|
| Номер таможенного тарифа | 85444995 |
|---|
| Страна происхождения | МХ |
|---|
| ЭКЛАСС-13.0 | 27061801 |
|---|
| ЭКЛАСС-15.0 | 27061801 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
| CO2e кг | 8 455 кг CO2-экв. |
|---|
