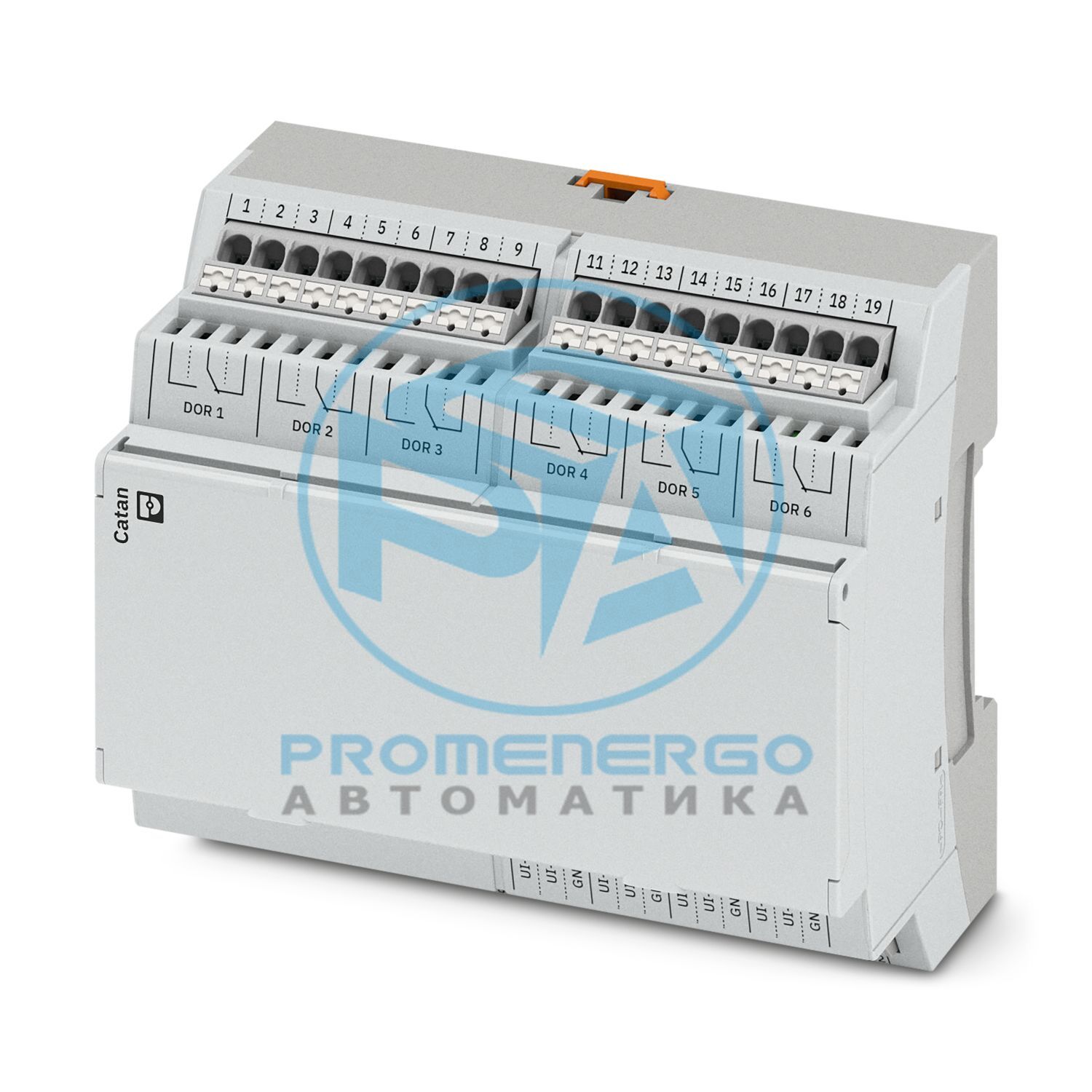

CATAN DOR6 UI8 - Релейный модуль

Модуль расширения для контроллера Catan. 8 универсальных входов и 6 цифровых выходов с бистабильными реле на 230 В переменного тока/16 А. Локальное управление через панель управления Catan. Подключение к контроллеру Catan через однопарный Ethernet.

Технические характеристики

Ширина	89,7 мм
Высота	60,7 мм
Длина	107,6 мм
Горизонтальный шаг	6 Див. (корпус на DIN-рейке согласно DIN 43871)
Ширина	89,7 мм
Высота	68 мм
Длина	107,6 мм

Примечание по применению	Только для промышленного использования

Цвет (нижняя часть корпуса)	серый (RAL 7042)
Цвет (верхняя часть корпуса)	светло-серый (RAL 7035)
Материал	Поликарбонат (Корпус)
Класс воспламеняемости согласно UL 94.	В0

Количество интерфейсов	2 (для модулей расширения)
Способ подключения	Соединение push-in
Примечание о способе подключения	Однопарный Ethernet (SPE) 10BASE-T1L, экранированный
Скорость передачи	10 Мбит/с
Длина передачи	макс. 350 м (между двумя устройствами)
Количество интерфейсов	1
Способ подключения	Полноскоростной USB 2.0, разъем типа C
Скорость передачи	макс. 12 Мбит/с

Имя входа	Универсальные входы (UI)
Описание входа	Односторонний
Количество входов	8
Способ подключения	Соединение push-in
Технология подключения	2-проводной (экранированная, витая пара)
Имя входа	?Аналоговые токовые входы
Текущий входной сигнал	0 мА ... 20 мА
Допуск, абсолютный (мА)	макс. 0,05 мА (Для измерения требуется внешний параллельный резистор сопротивлением 68 Ом.)
Разрешение (текущее)	0,01 мА
Защитная схема	Защита от перенапряжения
Имя входа	?Аналоговые входы напряжения
Входной сигнал напряжения	0 В ... 10 В
Входное сопротивление входа напряжения	> 5 МОм
Допуск, абсолютный (В)	макс. 3 мВ
Разрешение (напряжение)	1 мВ
Защитная схема	Защита от перенапряжения
Имя входа	Аналоговые температурные входы
Используемый тип датчика (RTD)	Пт 1000
Диапазон температур	-100 °С ... 500 °С
Толерантность, абсолютная	макс. 0,5 К
Температурное разрешение	0,1 К
Имя входа	Аналоговые температурные входы
Используемый тип датчика (RTD)	Ни 1000
Диапазон температур	-50 °С ... 250 °С
Толерантность, абсолютная	макс. 0,5 К
Температурное разрешение	0,1 К
Имя входа	Аналоговые температурные входы
Используемый тип датчика (TC)	НТЦ 10к
Диапазон температур	-30 °C ... 150 °C (NTC 10k)
Толерантность, абсолютная	max. 0.5 K (Кабель length 30 m, maximum)
Температурное разрешение	0,1 К
Имя входа	Аналоговые входы сопротивления
Толерантность, относительная	макс. 0,1 % (для сопротивлений > 200 Ом)
Диапазон сопротивления	0 Ом ... 10 кОм
Разрешение (сопротивление)	0.01 Ohm
Имя входа	Аналоговые входы сопротивления
Толерантность, относительная	макс. 1 % (для сопротивлений >200 Ом)
Диапазон сопротивления	0 Ом ... 180 кОм
Разрешение (сопротивление)	0.1 Ohm
Имя входа	Цифровые входы
Описание входа	EN 61131-2 тип 2 и 3
Диапазон входного напряжения, сигнал «0»	-3 В пост. тока ... 5 В пост. тока (Открытый вход всегда обеспечивает сигнал 0.)
Диапазон входного напряжения Сигнал «1»	11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN	24 В постоянного тока
Имя входа	Плавающие контакты
Входная информация	Подключите контакт к земле.
Описание входа	Открытый/закрытый контакт
Входной ток	2 мА
Диапазон входного сопротивления (сигнал «0»)	> 27 кОм
Диапазон входного сопротивления (сигнал «1»)	< 1 кОм
Имя входа	Входы счетчика
Входная частота	макс. 20 Гц (сигнал подавлен)
Разрешение	1 Импульс

Количество выходов	6 (переключающий контакт)
Способ подключения	Соединение push-in
Коммутируемое напряжение	макс. 250 В
Коммутируемая мощность	макс. 4000 ВА
Ограничение постоянного тока	16 А (резистивная нагрузка)
Механический срок службы	10 6 циклов

Тип продукта	Компонент ввода-вывода
Семейство продуктов	Катан
Место установки	использование в помещении
Место установки	Распределение
Монтажное положение	горизонтальный
Категория перенапряжения	II (МЭК 60664-1, EN 60664-1)
Степень загрязнения	2 (МЭК 60664-1, EN 60664-1)

Обозначение	Поставлять
Напряжение питания	24 В постоянного тока
Диапазон напряжения питания	19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток	макс. 250 мА
Испытательное напряжение: шина расширения/коммуникация	500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: логическое/функциональное заземление	500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: контакт реле/логика	4 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: контакт реле/функциональное заземление	4 кВ переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: Контакт реле/контакт реле (разомкнутый контакт)	1 кВ, 50 Гц, 1 мин

Имя соединения	Подключения 1...19 (реле)
Способ подключения	Соединение push-in
Сечение проводника, жесткое	0,2 мм2 ... 4 мм2 (подключение провода с открытой клеммой)
Сечение провода, гибкий	0,2 мм2 ... 4 мм2
Сечение проводника AWG	24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки	0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
Номинальное сечение	4 мм2
Длина зачистки	10 мм
Способ подключения	Соединение push-in
Сечение проводника, жесткое	0,2 мм2 ... 1,5 мм2 (подключение провода с открытой клеммой)
Сечение провода, гибкий	0,5 мм2 ... 1,5 мм2
Сечение проводника AWG	24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки	0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 1,5 мм2
Номинальное сечение	1,5 мм2
Длина зачистки	10 мм

Температура окружающей среды (рабочая)	-5 °C ... 50 °C (до 3000 м над уровнем моря)
Степень защиты	IP20
Давление воздуха (рабочее)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)	58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 85 °С
Допустимая влажность (эксплуатация)	5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)	5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.	5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.	20 г (разрыв контакта)/5 г (замыкание контакта)
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.	10 г

Тип крепления	Монтаж на DIN-рейке (в соответствии с DIN EN 60715)
Монтажное положение	горизонтальный

Номер позиции	1371364
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	DN
Ключ продукта	ДРАФА
GTIN	4063151729950
Вес за штуку (включая упаковку)	292 г
Вес за штуку (без упаковки)	270 г
Номер таможенного тарифа	85371098
Страна происхождения	DE

ЭКЛАСС-13.0	27242604
ЭКЛАСС-15.0	27242604

ЭТИМ 10.0	EC001599

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Оксид свинца, титана и циркония (CAS: 12626-81-2)
CO2e кг	23,15 кг CO2-экв.
