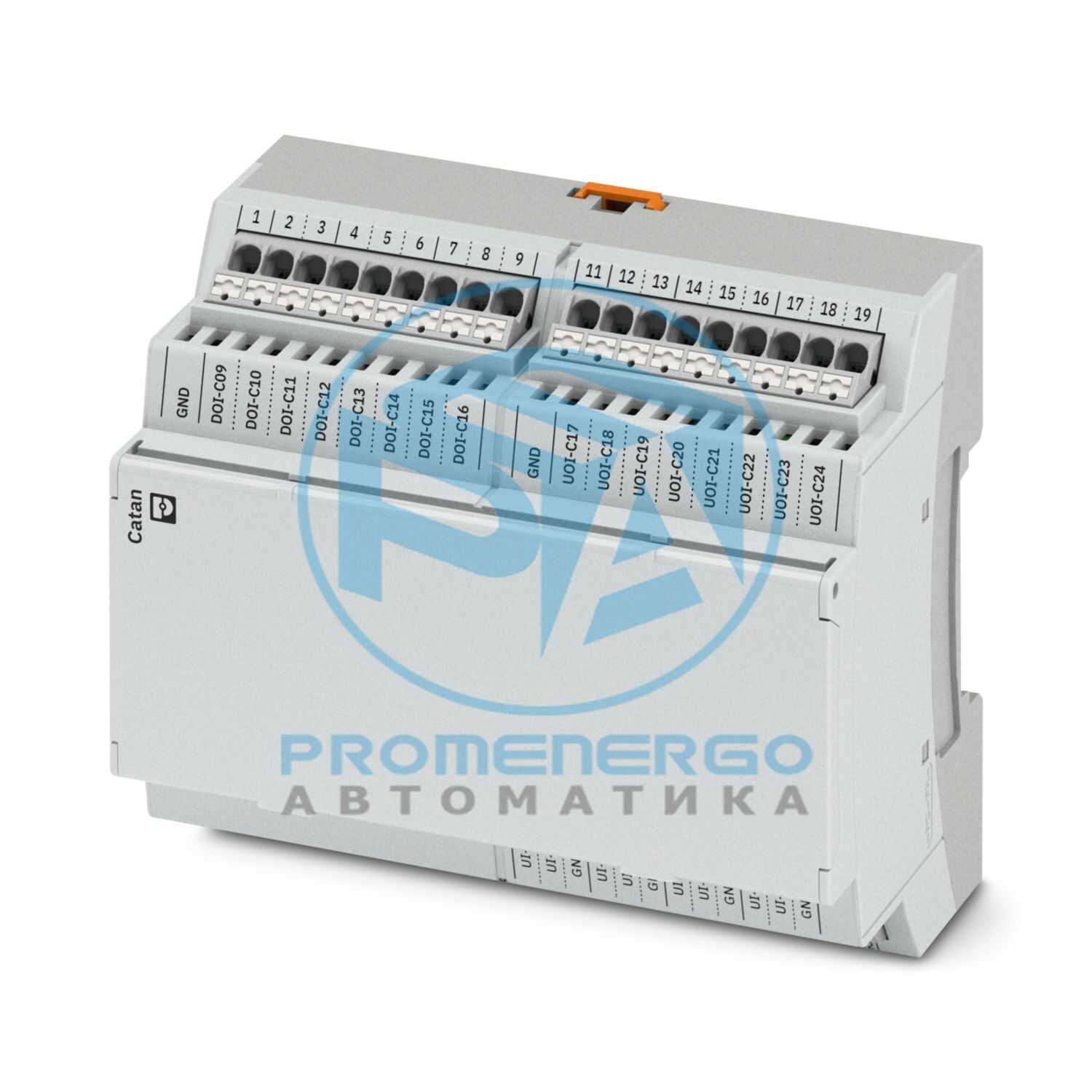

CATAN DOI8 UOI8 UI8 - Модуль ввода/вывода

Модуль расширения для контроллера Catan. 8 универсальных входов, 8 универсальных и 8 цифровых выходов. Локальное переопределение через панель управления Catan. Подключение к контроллеру Catan через однопарный Ethernet.

Технические характеристики

Ширина	89,7 мм
Высота	60,7 мм
Длина	107,6 мм
Горизонтальный шаг	6 Див. (корпус на DIN-рейке согласно DIN 43871)
Ширина	89,7 мм
Высота	68 мм
Длина	107,6 мм

Примечание по применению	Только для промышленного использования

Цвет (нижняя часть корпуса)	серый (RAL 7042)
Цвет (верхняя часть корпуса)	светло-серый (RAL 7035)
Материал	Поликарбонат (Корпус)
Класс воспламеняемости согласно UL 94.	В0

Количество интерфейсов	2 (для модулей расширения)
Способ подключения	Соединение push-in
Примечание о способе подключения	Однопарный Ethernet (SPE) 10BASE-T1L, экранированный
Скорость передачи	10 Мбит/с
Длина передачи	макс. 350 м (между двумя устройствами)
Количество интерфейсов	1
Способ подключения	Полноскоростной USB 2.0, разъем типа C
Скорость передачи	макс. 12 Мбит/с

Имя входа	Универсальные входы (UI)
Описание входа	Односторонний
Количество входов	8
Способ подключения	Соединение push-in
Технология подключения	2-проводной (экранированная, витая пара)
Имя входа	?Аналоговые токовые входы
Текущий входной сигнал	0 мА ... 20 мА
Допуск, абсолютный (мА)	макс. 0,05 мА (Для измерения требуется внешний параллельный резистор сопротивлением 68 Ом.)
Разрешение (текущее)	0,01 мА
Защитная схема	Защита от перенапряжения
Имя входа	?Аналоговые входы напряжения
Входной сигнал напряжения	0 В ... 10 В
Входное сопротивление входа напряжения	> 5 МОм
Допуск, абсолютный (В)	макс. 3 мВ
Разрешение (напряжение)	1 мВ
Защитная схема	Защита от перенапряжения
Имя входа	Аналоговые температурные входы
Используемый тип датчика (RTD)	Пт 1000
Диапазон температур	-100 °С ... 500 °С
Толерантность, абсолютная	макс. 0,5 К
Температурное разрешение	0,1 К
Имя входа	Аналоговые температурные входы
Используемый тип датчика (RTD)	Ни 1000
Диапазон температур	-50 °С ... 250 °С
Толерантность, абсолютная	макс. 0,5 К
Температурное разрешение	0,1 К
Имя входа	Аналоговые температурные входы
Используемый тип датчика (TC)	НТЦ 10к (например, тоже 10К3А1)
Диапазон температур	-30 °C ... 150 °C (NTC 10k)
Толерантность, абсолютная	макс. 0,5 К (Сопротивление линии макс. 2 Ом (медный кабель 30 м с d = 0,8 мм))
Температурное разрешение	0,1 К
Имя входа	Аналоговые входы сопротивления
Толерантность, относительная	макс. 0,1 % (для сопротивлений > 200 Ом)
Диапазон сопротивления	0 Ом ... 10 кОм
Разрешение (сопротивление)	0.01 Ohm
Имя входа	Аналоговые входы сопротивления
Толерантность, относительная	макс. 1 % (для сопротивлений >200 Ом)
Диапазон сопротивления	0 Ом ... 180 кОм
Разрешение (сопротивление)	0.1 Ohm
Имя входа	Цифровые входы
Описание входа	EN 61131-2 тип 2 и 3
Диапазон входного напряжения, сигнал «0»	-3 В пост. тока ... 5 В пост. тока (Открытый вход всегда обеспечивает сигнал 0.)
Диапазон входного напряжения Сигнал «1»	11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN	24 В постоянного тока
Имя входа	Плавающие контакты
Входная информация	Подключите контакт к земле.
Описание входа	Открытый/закрытый контакт
Входной ток	2 мА
Диапазон входного сопротивления (сигнал «0»)	> 27 кОм
Диапазон входного сопротивления (сигнал «1»)	< 1 кОм
Имя входа	Функция «Цифровой вход»
Входная информация	Подключите контакт к земле.
Способ подключения	Соединение push-in
Технология подключения	2-проводной
Входной ток (Контакт)	1 мА
Диапазон входного сопротивления (сигнал «0»)	> 27 кОм
Диапазон входного сопротивления (сигнал «1»)	< 1 кОм
Имя входа	Цифровые входы
Входная информация	Вы можете параметризовать каждый универсальный выход как цифровой вход. См. таблицу «Функция «Цифровой вход».
Имя входа	Входы счетчика
Входная частота	макс. 20 Гц (сигнал подавлен)
Разрешение	1 Импульс
Имя входа	Входы счетчика
Входная частота	макс. 100 Гц
Разрешение	1 Импульс

Имя выхода	Универсальные выходы с функцией «Цифровой вход» (UOI)
Примечание о выводе	Вы можете использовать каждый универсальный выход для одной из перечисленных функций.
Способ подключения	Соединение push-in
Технология подключения	2-проводной (экранированная, витая пара)
Количество выходов	8
Имя выхода	Аналоговые выходы напряжения
Режим работы	Приемник и источник
Выходной ток (на канал)	макс. 10 мА (Сумма выходных токов в режиме стока: < 60 мА)
Разрешение (напряжение)	1 мВ
Выходной сигнал напряжения	0 В ... 10 В
Допуск, абсолютный (В)	макс. 25 мВ (тип.)
Имя выхода	Цифровые выходы с функцией «Цифровой вход» (DOI)
Примечание о выводе	Чтобы получить действительный уровень напряжения для сигнала логического «0» на выходе, используйте нагрузочный резистор сопротивлением < 3 кОм.
Способ подключения	Соединение push-in
Технология подключения	2-проводной
Количество выходов	8
Защитная схема	Защита от короткого замыкания
Выходной ток	макс. 500 мА
Номинальное выходное напряжение	24 В постоянного тока
Выходной ток в выключенном состоянии	макс. 1,4 мА
Номинальная нагрузка, омическая	12 Вт (48 Ом)
Допустимая длина кабеля	макс. 30 м (для соответствия требованиям CE и обеспечения соответствия директиве по ЭМС)
Устойчивость к обратному напряжению при коротких импульсах	Защита от обратного напряжения
Поведение при перегрузке	Автоматический перезапуск
Поведение при отключении напряжения	Выход следует за источником питания без задержки
Имя выхода	Цифровые выходы
Примечание о выводе	Технические данные идентичны данным цифровых выходов с функцией «Цифровой вход» (DOI).

Тип продукта	Компонент ввода-вывода
Семейство продуктов	Катан
Место установки	использование в помещении
Монтажное положение	горизонтальный
Категория перенапряжения	II (МЭК 60664-1, EN 60664-1)
Степень загрязнения	2 (МЭК 60664-1, EN 60664-1)

Обозначение	Поставлять
Напряжение питания	24 В постоянного тока
Диапазон напряжения питания	19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Потребляемый ток	макс. 8,25 А
Испытательное напряжение: шина расширения/коммуникация	500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: логическое/функциональное заземление	500 В переменного тока, 50 Гц, 1 мин.

Имя соединения	Подключения 1...19 (цифровые и универсальные выходы)
Способ подключения	Соединение push-in
Сечение проводника, жесткое	0,2 мм2 ... 4 мм2 (подключение провода с открытой клеммой)
Сечение провода, гибкий	0,2 мм2 ... 4 мм2
Сечение проводника AWG	24 ... 12
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки	0,25 мм2 ... 2,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 2,5 мм2
Номинальное сечение	4 мм2
Длина зачистки	10 мм
Способ подключения	Соединение push-in
Сечение проводника, жесткое	0,2 мм2 ... 1,5 мм2 (подключение провода с открытой клеммой)
Сечение провода, гибкий	0,5 мм2 ... 1,5 мм2
Сечение проводника AWG	24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки	0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой	0,25 мм2 ... 1,5 мм2
Номинальное сечение	1,5 мм2
Длина зачистки	10 мм

Температура окружающей среды (рабочая)	-5 °C ... 50 °C (до 3000 м над уровнем моря)
Степень защиты	IP20
Давление воздуха (рабочее)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)	58 кПа ... 106 кПа (до 4500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 85 °С
Допустимая влажность (эксплуатация)	5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)	5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.	5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.	30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.	10 г

Класс защиты	III (МЭК 61140, EN 61140, VDE 0140-1)

Тип крепления	Монтаж на DIN-рейке (в соответствии с DIN EN 60715)
Монтажное положение	горизонтальный

Номер позиции	1818583
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	DN
Ключ продукта	ДРАФА
GTIN	4067923448759
Вес за штуку (включая упаковку)	215,66 г
Вес за штуку (без упаковки)	192,91 г
Номер таможенного тарифа	85371098
Страна происхождения	DE

ЭКЛАСС-13.0	27242604
ЭКЛАСС-15.0	27242604

ЭТИМ 10.0	EC001599

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Оксид свинца, титана и циркония (CAS: 12626-81-2)
