CATAN DALI MM4 DOI8 - Интерфейс данных

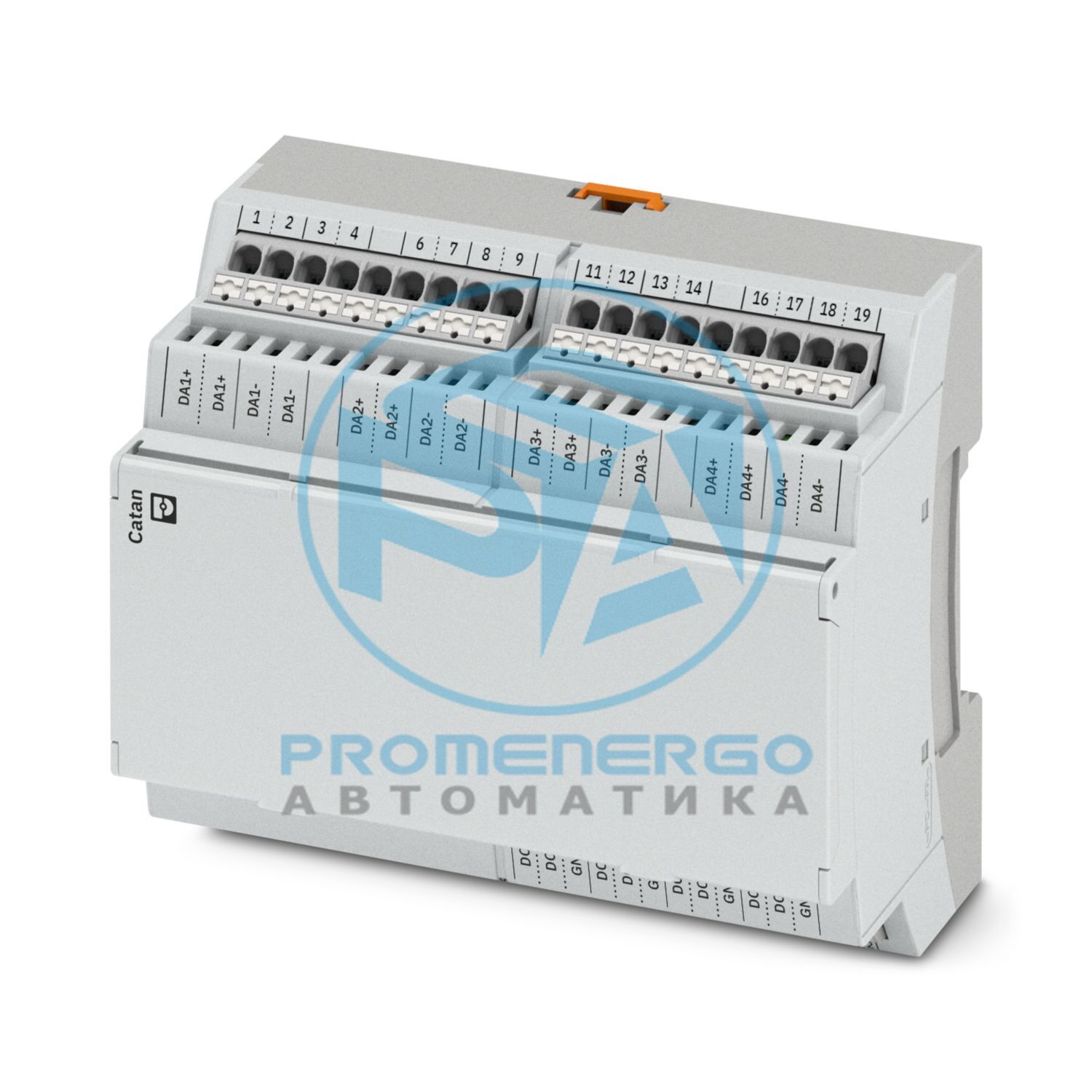

Модуль расширения для контроллера Catan. В настоящее время используется только в сочетании с Catan C1 EN и Emalytics/Niagara, использование через приложение Symcon находится в стадии подготовки. 4 линии DALI, DALI-2, мультимастер, встроенный блок питания DALI, 8 DOI. Локальное переопределение через панель управления Catan. Подключение к контроллеру Catan через однопарный Ethernet.
Технические характеристики
Ширина 89,7 мм Высота 60,7 мм Длина 107,6 мм Горизонтальный шаг 6 Див. (корпус на DIN-рейке согласно DIN 43871) Ширина 89,7 мм Высота 68 мм Длина 107,6 мм
Примечание по применению Модуль DALI в настоящее время можно использовать только в сочетании с CATAN C1 EN и Emalytics/Niagara; использование с приложением Symcon находится в стадии подготовки. Примечание по применению Только для промышленного использования
Цвет (нижняя часть корпуса) серый (RAL 7042) Цвет (верхняя часть корпуса) светло-серый (RAL 7035) Материал Поликарбонат (Корпус) Класс воспламеняемости согласно UL 94. В0
Количество интерфейсов 4 Способ подключения Соединение push-in Обозначение ДАЛИ Количество каналов 4 Напряжение питания тип. 16 В постоянного тока (напряжение шины) Выходной ток 220 мА (гарантировано) Текущая пропускная способность макс. 180 мА (на канал) Скорость передачи 1200 бит/с Тип защиты Защита шины до 250 В переменного тока, максимум Количество интерфейсов 2 (для модулей расширения) Способ подключения Соединение push-in Примечание о способе подключения Однопарный Ethernet (SPE) 10BASE-T1L, экранированный Скорость передачи 10 Мбит/с Длина передачи макс. 350 м (между двумя устройствами) Количество интерфейсов 1 Способ подключения Полноскоростной USB 2.0, разъем типа C Скорость передачи макс. 12 Мбит/с
Имя входа Функция «Цифровой вход» Входная информация Подключите контакт к земле. Способ подключения Соединение push-in Технология подключения 2-проводной Входной ток (Контакт) 1 мА Диапазон входного сопротивления (сигнал «0») > 27 кОм Диапазон входного сопротивления (сигнал «1») < 1 кОм Имя входа Входы счетчика Входная частота макс. 100 Гц Разрешение 1 Импульс
Имя выхода Цифровые выходы с функцией «Цифровой вход» (DOI) Примечание о выводе Чтобы получить действительный уровень напряжения для сигнала логического «0» на выходе, используйте нагрузочный резистор сопротивлением < 3 кОм. Способ подключения Соединение push-in Технология подключения 2-проводной Количество выходов 8 Защитная схема Защита от короткого замыкания Выходной ток макс. 500 мА Номинальное выходное напряжение 24 В постоянного тока Выходной ток в выключенном состоянии макс. 1,4 мА Номинальная нагрузка, омическая 12 Вт (48 Ом) Допустимая длина кабеля макс. 30 м (для соответствия требованиям CE и обеспечения соответствия директиве по ЭМС) Устойчивость к обратному напряжению при коротких импульсах Защита от обратного напряжения Поведение при перегрузке Автоматический перезапуск Поведение при отключении напряжения Выход следует за источником питания без задержки
Тип продукта Компонент ввода-вывода Семейство продуктов Катан Место установки использование в помещении Монтажное положение горизонтальный Особые свойства Поддержка нескольких мастеров Категория перенапряжения II (МЭК 60664-1, EN 60664-1) Степень загрязнения 2 (МЭК 60664-1, EN 60664-1)
Обозначение Поставлять Напряжение питания 24 В постоянного тока Диапазон напряжения питания 19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации) Потребляемый ток макс. 5,1 А Испытательное напряжение: шина расширения/коммуникация 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: логическое/функциональное заземление 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: DALI 1/DALI 2/DALI 3/DALI 4 500 В переменного тока, 50 Гц, 1 мин. Испытательное напряжение: DALI/логика 1,5 кВ переменного тока, 50 Гц, 1 мин. Испытательное напряжение: DALI/функциональное заземление 1,5 кВ переменного тока, 50 Гц, 1 мин. Испытательное напряжение: DALI/шина расширения 1,5 кВ переменного тока, 50 Гц, 1 мин.
Имя соединения Подключения 1...19 (DALI) Способ подключения Соединение push-in Сечение проводника, жесткое 0,2 мм2 ... 4 мм2 (подключение провода с открытой клеммой) Сечение провода, гибкий 0,2 мм2 ... 4 мм2 Сечение проводника AWG 24 ... 12 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,25 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,25 мм2 ... 2,5 мм2 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,25 мм2 ... 2,5 мм2 Номинальное сечение 4 мм2 Длина зачистки 10 мм Способ подключения Соединение push-in Сечение проводника, жесткое 0,2 мм2 ... 1,5 мм2 (подключение провода с открытой клеммой) Сечение провода, гибкий 0,5 мм2 ... 1,5 мм2 Сечение проводника AWG 24 ... 16 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,25 мм2 ... 1,5 мм2 Сечение провода, гибкий, с наконечником, без пластиковой втулки 0,25 мм2 ... 1,5 мм2 Сечение провода, гибкий, с наконечником, с пластиковой втулкой 0,25 мм2 ... 1,5 мм2 Номинальное сечение 1,5 мм2 Длина зачистки 10 мм
Температура окружающей среды (рабочая) -5 °C ... 50 °C (до 3000 м над уровнем моря) Степень защиты IP20 Давление воздуха (рабочее) 70 кПа ... 106 кПа (до 3000 м над уровнем моря) Давление воздуха (хранение/транспортировка) 58 кПа ... 106 кПа (до 4500 м над уровнем моря) Температура окружающей среды (хранение/транспортировка) -40 °С ... 85 °С Допустимая влажность (эксплуатация) 5 % ... 95 % (без конденсации) Допустимая влажность (хранение/транспортировка) 5 % ... 95 % (без конденсации) Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6. 5г Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27. 30 г Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27. 10 г
Класс защиты III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления Монтаж на DIN-рейке (в соответствии с DIN EN 60715) Монтажное положение горизонтальный
Номер позиции 1371363 Упаковочная единица 1 шт. Минимальный объем заказа 1 шт. Ключ продаж DN Ключ продукта ДРАФА GTIN 4063151727895 Вес за штуку (без упаковки) 0,1 МГМ Страна происхождения Информация о стране происхождения предоставляется при доставке.
ЭКЛАСС-13.0 27242604 ЭКЛАСС-15.0 27242604
