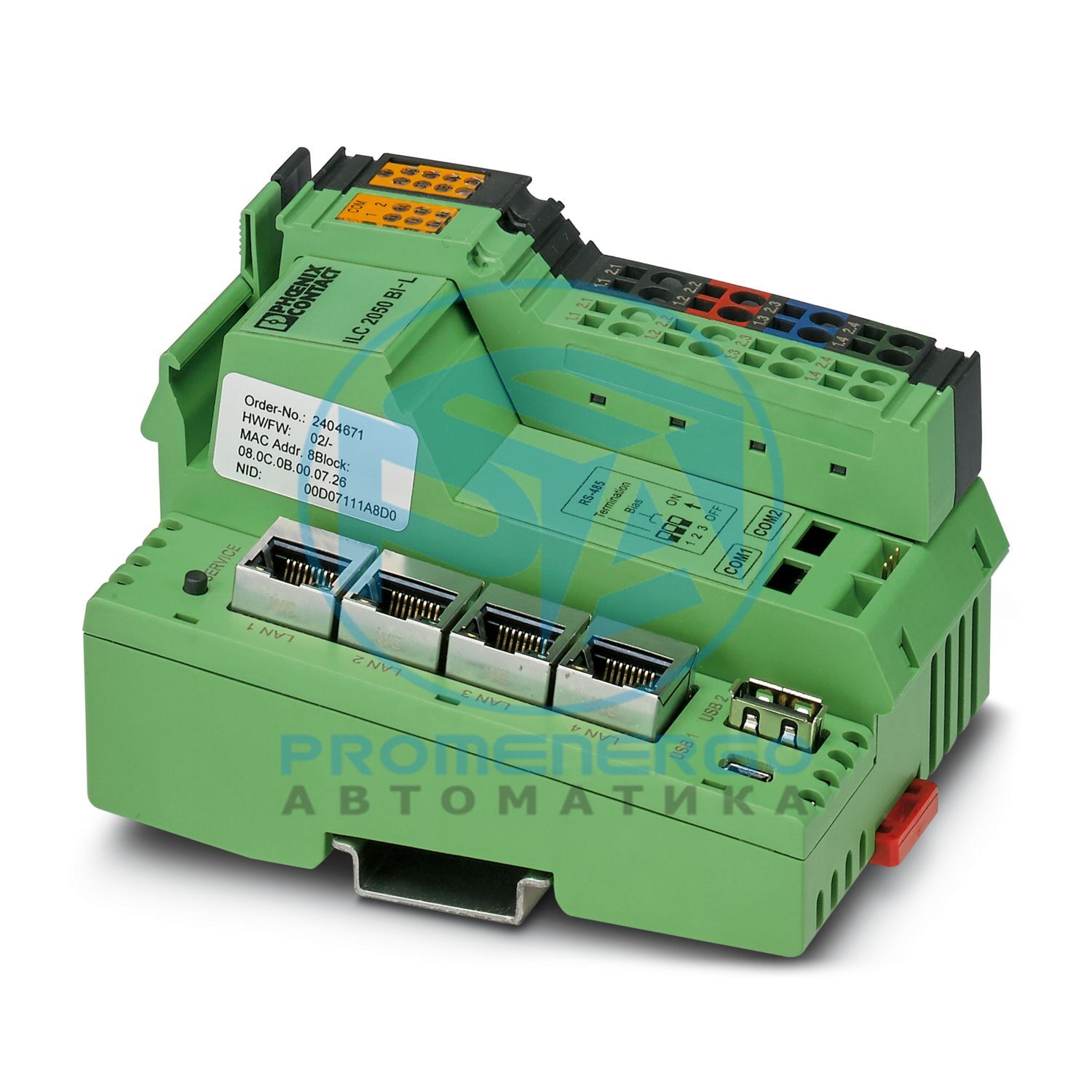

Модульный контроллер Inline для приложений автоматизации в области строительных технологий, инфраструктуры и энергетики. Оснащен двумя логически разделенными интерфейсами IP-адресов, каждый из которых имеет 2 встроенных порта Fast Ethernet. Настраиваемое назначение портов Ethernet для использования протокола связующего дерева, шлейфового подключения и резервных кольцевых структур для оптимальной доступности. Интегрированы 4 интерфейса LAN, 2 USB и 2 RS-485. Он обеспечивает прямое соединение сетей LonMark TP/FT-10. Соединения точек данных могут быть расширены до 63 модулей ввода-вывода Inline.
Технические характеристики
Примечание по применению
Только для промышленного использования
Тип продукта
Контроллер
Семейство продуктов
Встроенный контроллер
Место установки
использование в помещении
Место установки
Шкаф управления
Постоянное хранение данных
2 ГБ (eMMC)
БАРАН
1024 МБ DDR3 SDRAM
Система хранения данных
2 ГБ (eMMC)
Объем данных процесса
макс. 4096 бит (ИНТЕРБУС)
Объем данных процесса (макс. входные/выходные данные INTERBUS)
макс. 4096 бит (ИНТЕРБУС)
Количество устройств локальной шины, которые можно подключить
макс. 63 (следить за потреблением тока)
Количество устройств с каналом параметров
макс. 16
Длина регистра (главный)
512 байт
Поддерживаемые языки программирования
Ниагарская структура(R)
Напряжение питания (постоянный ток)
24 В постоянного тока
Диапазон напряжения питания
19,2 В постоянного тока ... 30 В постоянного тока
Макс. текущее потребление
<= 1,5 А
Типичное потребление тока
<= 170 мА (при номинальном напряжении без устройства локальной шины)
Часы реального времени
Да
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 1,5 А
Напряжение питания
7,5 В постоянного тока +/-5 %
Источник питания
макс. 2 А постоянного тока
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 0,5 А постоянного тока
Напряжение питания
24 В постоянного тока (через разъем Inline)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Напряжение питания
24 В постоянного тока (через разъем Inline)
Источник питания
макс. 8 А постоянного тока (сумма UM + U S )
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Поддерживаемые протоколы
БАКнет/IP
Автобусная система
RJ45
Количество интерфейсов
4
Способ подключения
разъем RJ45
Скорость передачи
10/100 Мбит/с
Количество каналов
2
Автобусная система
RS-485
Количество интерфейсов
2
Автобусная система
USB тип А
Количество интерфейсов
1
Способ подключения
USB тип А, разъем
Автобусная система
Мини-USB
Количество интерфейсов
1
Автобусная система
микроSD
Количество интерфейсов
1 (сверху)
Способ подключения
слот для microSD
Ширина
80 мм
Высота
119,8 мм
Глубина
71,5 мм
Цвет
зеленый (RAL 6021)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 55 °C (соблюдать снижение номинальных характеристик)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
0 % ... 75 % (согласно DIN EN 61131-2)
Допустимая влажность (хранение/транспортировка)
0 % ... 75 % (согласно DIN EN 61131-2)
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 гПа ... 106 кПа (до 3000 м над уровнем моря)
GRP_Температурный класс
Т4
Устойчивость к газам, которые могут поставить под угрозу работоспособность, в соотв. по DIN 40046-36, DIN 40046-37
Диоксид серы (SO 2 ) 10 +/-0,3 ppm (продолжительность испытания: 10 дней), сероводород (H 2 S) 1 +/-0,3 ppm (продолжительность испытания: 4 дня), как при 25°C, так и при влажности 75 %.
