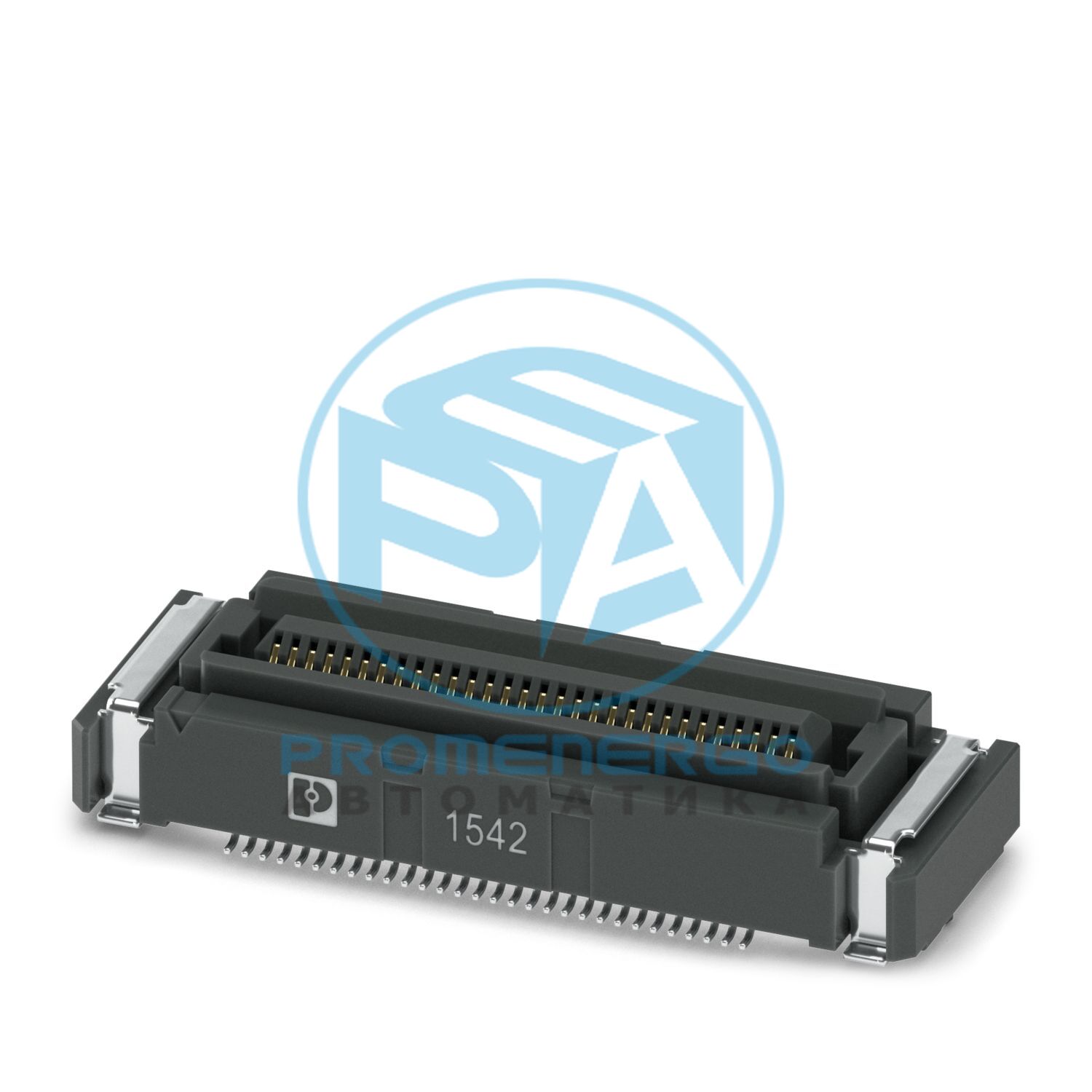

Разъем SMD, номинальный ток: 0,5 А, испытательное напряжение: 500 В AC, количество контактов: 60, шаг: 0,635 мм, цвет: черный, поверхность контакта: Au, тип соединения контактов: Гнездо, монтаж: Пайка SMD
Технические характеристики
Тип продукта
Гнездовой разъем SMD
Семейство продуктов
ФС 0,635/..-ФВ-Ф- 6,0
Количество позиций
60
Подача
0,635 мм
Количество строк
2
Расположение контактов
Линейная геометрия колодки
Номинальный ток I Н
0,5 А IEC 60512-5-2:2002-02 (40-полюсный/60-полюсный/80-полюсный)
Контактное сопротивление
70 мОм
Испытательное напряжение
500 В переменного тока IEC 60512-4-1:2003-05
Номинальное напряжение (I/1)
125 В
Номинальное импульсное напряжение (I/1)
0,8 кВ
Скорость передачи данных
40 Гбит/с
Тип крепления
SMD пайка
Расположение контактов
Линейная геометрия колодки
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Селективное покрытие
Площадь контакта с металлической поверхностью (верхний слой)
Золото (минимум 0,25 мкм Au)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,27-5 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (1,27-5 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,27-5 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIа
CTI согласно IEC 60112
175
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
Допустимое рабочее напряжение зависит от применения с учетом воздушных зазоров и путей утечки в пределах требований к изоляции согласно IEC 60664-1.
Габаритный чертеж
Подача
0,635 мм
Ширина [ш]
30,2 мм
Высота [ч]
6,5 мм
Длина [л]
10,4 мм
Установленная высота
6 мм
Контактная крышка
0,6 мм
Смещение центра
+/- 0,7 мм в продольном и поперечном направлении
Высота стека
8 мм Допуск: +0,6 мм (в сочетании с ассортиментом: FS 0,635/..-MV-R- 5,0)
Длина вытирания
0,6 мм
Угловой допуск
+/- 10° в продольном и поперечном направлении (при включении)
Осевое смещение в направлении X (продольное)
+/- 0,7 мм (в продольном и поперечном направлении (при включении))
Осевое смещение в направлении Y (поперечное)
+/- 0,7 мм (в продольном и поперечном направлении (при включении))
Спецификация
МЭК 60512-5-2:2002-02
Проверенное количество позиций
80
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
>= 5 ГОм
Спецификация
МЭК 60664-1:2007-04
Группа изоляционных материалов
IIIа
Минимальное значение воздушного зазора и пути утечки
0,2 мм
Спецификация
МЭК 60512-9-1:2010-03 (следующий)
Контактное сопротивление R 1
70 мОм
Контактное сопротивление R 2
70 мОм
Циклы установки/извлечения
50
Сопротивление изоляции, соседние позиции
>= 5 ГОм
Спецификация
МЭК 60068-2-60:2015-06
Коррозионный стресс
Способ 4, 10 дней
Термический стресс
125 °С/168 ч
Выдерживаемое напряжение промышленной частоты
500 В
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-55-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
1,52 мм
Ускорение
181 м/с2
Продолжительность теста на ось
2 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
490 м/с2
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
30,6 м/с2
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Прерывание контакта
< 1 мкс
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
490 м/с2
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Температура окружающей среды (хранение/транспортировка)
