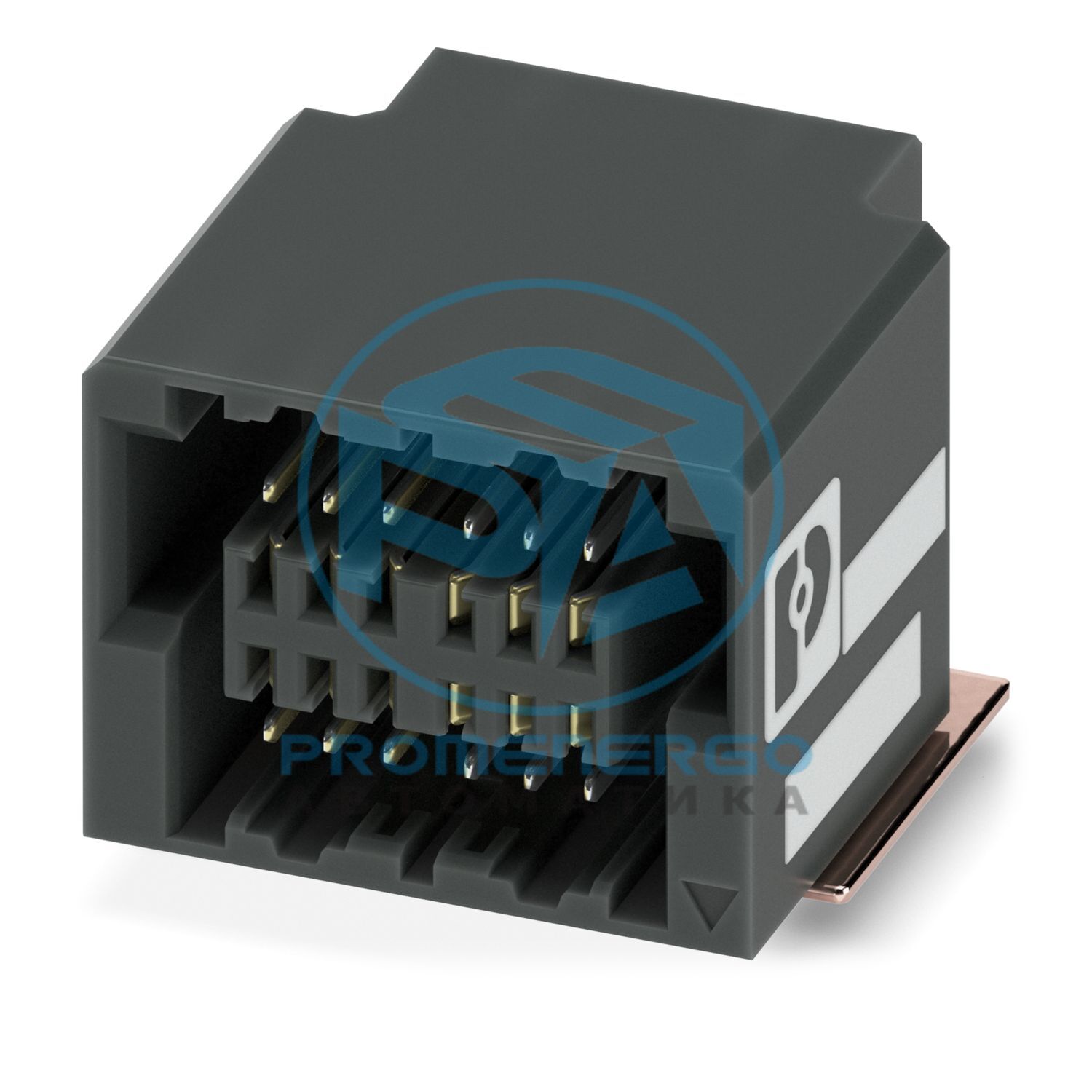

Разъем SMD, номинальный ток: 1,7 А, испытательное напряжение: 500 В AC, количество контактов: 12, шаг: 0,8 мм, цвет: черный, поверхность контакта: Au, тип соединения контактов: Гнездо, монтаж: Пайка SMD
Технические характеристики
Тип продукта
Гнездовой разъем SMD
Семейство продуктов
ФП 0,8/...-ФХ
Количество позиций
12
Подача
0,8 мм
Количество строк
2
Расположение контактов
Линейная геометрия колодки
Номинальный ток I Н
1,7 А IEC 60512-5-2:2002-02 (при 20°C, 80 контактов)
Контактное сопротивление
25 мОм
Испытательное напряжение
500 В переменного тока IEC 60512-4-1:2003-05
Скорость передачи данных
16 Гбит/с
Тип крепления
SMD пайка
Расположение контактов
Линейная геометрия колодки
Процесс
Пайка оплавлением
Уровень чувствительности к влаге
МСЛ 1
Классификация температуры T c
260 °С
Циклы пайки в процессе оплавления
3
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Селективное покрытие
Площадь контакта с металлической поверхностью (верхний слой)
Золото (минимум 0,5 мкм Au)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,27-4 мкм Ni)
Зона пайки металлической поверхности (верхний слой)
Олово (2-6 мкм Sn)
Зона пайки металлической поверхности (средний слой)
Никель (1,27-4 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIб
CTI согласно IEC 60112
150
Класс воспламеняемости согласно UL 94.
В0
Примечания по эксплуатации
Допустимое рабочее напряжение зависит от применения с учетом воздушных зазоров и путей утечки в пределах требований к изоляции согласно IEC 60664-1.
Подробности процесса пайки
Изделия подходят для двусторонней сборки и пайки над головой.
Габаритный чертеж
Подача
0,8 мм
Ширина [ш]
9,6 мм
Высота [ч]
7,9 мм
Длина [л]
9,35 мм
Установленная высота
7,25 мм
Контактная крышка
0,8 мм
Смещение центра
+/- 0,7 мм в продольном и поперечном направлении
Длина вытирания
1,5 мм
Угловой допуск
+/-5° в продольном и поперечном направлении (при включении)
Осевое смещение в направлении X (продольное)
+/- 0,3 мм (компенсация допуска при подключении)
Осевое смещение в направлении Y (поперечное)
+/- 0,3 мм (компенсация допуска при подключении)
Геометрия колодки
0,5 х 1 мм
Спецификация
МЭК 60512-5-2:2002-02
Проверенное количество позиций
80
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
>= 5 ГОм
Группа изоляционных материалов
IIIб
Минимальное значение воздушного зазора и пути утечки
0,25 мм
Спецификация
МЭК 60512-9-1:2010-03 (следующий)
Контактное сопротивление R 1
25 мОм
Контактное сопротивление R 2
25 мОм
Циклы установки/извлечения
500
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-2000-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
1,5 мм (10 Гц...58 Гц)
Ускорение
200 м/с2 (58 Гц ... 2000 Гц)
Продолжительность теста на ось
2,5 часа
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
490 м/с2
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
30,6 м/с2
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Прерывание контакта
< 1 мкс
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2022-06
Форма импульса
Полусинусоидальный
Ускорение
490 м/с2
Продолжительность шока
11 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Прерывание контакта
< 1 мкс
Результат
Тест пройден
