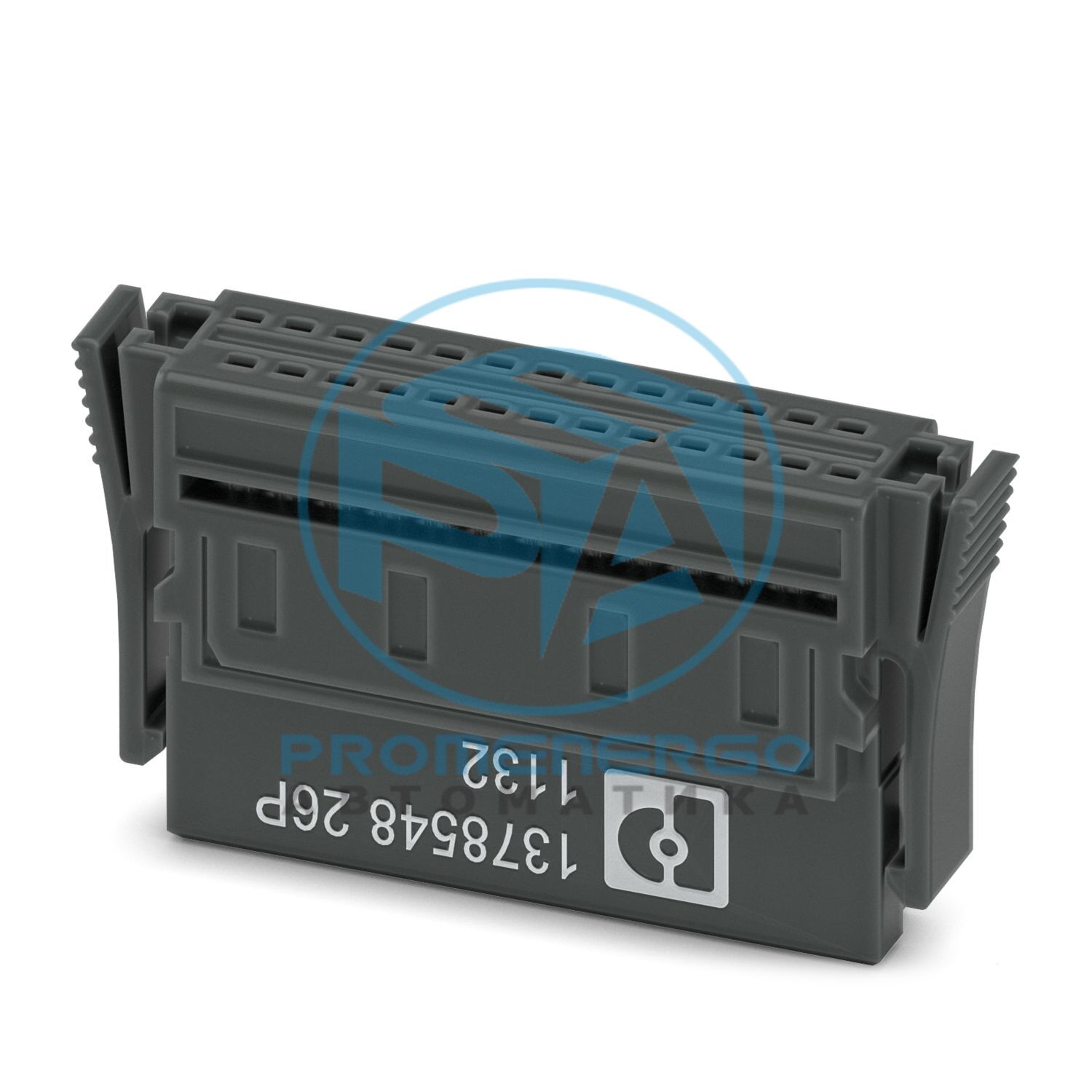

Разъем IDC, номинальный ток: 1,4 А, испытательное напряжение: 500 В AC, количество контактов: 26, шаг: 1,27 мм, цвет: черный, поверхность контакта: Au, тип соединения контакта: Гнездо
Технические характеристики
Примечания по эксплуатации
Допустимое рабочее напряжение зависит от применения с учетом воздушных зазоров и путей утечки в пределах требований к изоляции согласно IEC 60664-1. На возможную скорость передачи данных кабельной сборки FR 1,27 влияют различные факторы, например, длина кабеля. Возможна скорость до 1 Гбит/с.
Тип продукта
Гнездовой разъем IDC
Семейство продуктов
ФР 1,27/...-FWL
Количество позиций
26
Подача
1,27 мм
Количество строк
2
Номинальный ток I Н
1,4 А IEC 60512-5-2:2002-02 (при 20°C, 50 контактов)
Контактное сопротивление
10 мОм
Испытательное напряжение
500 В переменного тока IEC 60512-4-1:2003-05
Способ подключения
Вытесняющее соединение
Сечение проводника AWG
30
Тип блокировки
Защелкивающаяся блокировка
Тип крепления
Фиксирующий фланец
Подача
1,27 мм
Ширина [ш]
22,86 мм
Высота [ч]
14,55 мм
Длина [л]
5 мм
Контактная крышка
0,9 мм
Смещение центра
+/- 0,7 мм в продольном и поперечном направлении
Угловой допуск
+/- 5° в продольном и поперечном направлении
Примечание
Соответствует WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201.
Контактный материал
Медный сплав
Характеристики поверхности
Селективное покрытие
Терминал на металлической поверхности (верхний слой)
Олово (3-6 мкм Sn)
Контактная точка металлической поверхности (средний слой)
Никель (1,27-4 мкм Ni)
Площадь контакта с металлической поверхностью (верхний слой)
Золото (минимум 0,5 мкм Au)
Площадь контакта с металлической поверхностью (средний слой)
Никель (1,27-4 мкм Ni)
Цвет (корпус)
черный (9005)
Изоляционный материал
ЛКП
Группа изоляционных материалов
IIIб
CTI согласно IEC 60112
150
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал
ЛКП
CTI согласно IEC 60112
150
Спецификация
МЭК 60512-5-2:2002-02
Спецификация
МЭК 60512-3-1:2002-02
Сопротивление изоляции, соседние позиции
>= 5 ГОм
Группа изоляционных материалов
IIIб
Минимальное значение воздушного зазора и пути утечки
0,32 мм
Спецификация
МЭК 60512-9-1:2010-03 (следующий)
Контактное сопротивление R 1
10 мОм
Контактное сопротивление R 2
12 мОм
Циклы установки/извлечения
500
Сопротивление изоляции, соседние позиции
>= 5 ГОм
Спецификация
МЭК 60068-2-6:2007-12
Частота
10-2000-10 Гц
Скорость развертки
1 октава/мин
Амплитуда
1,5 мм (10 Гц...58 Гц)
Ускорение
200 м/с2 (58 Гц ... 2000 Гц)
Продолжительность теста на ось
1 час
Направления испытаний
Ось X, Y и Z
Спецификация
МЭК 60068-2-27:2008-02
Форма импульса
Полусинусоидальный
Ускорение
490 м/с2
Продолжительность шока
11 мс
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Температура окружающей среды (хранение/транспортировка)
