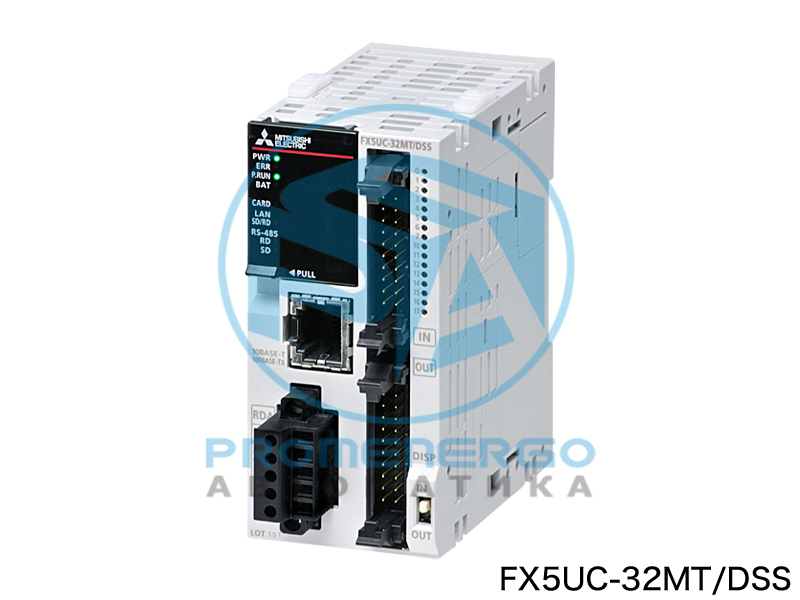

FX5UC-32MT/DSS
Источник питания постоянного тока Вход постоянного тока Тип разъема Вход: 16 точек 24 В постоянного тока, приемник/источник Выход: 16 точек Транзисторный источник Встроенный высокоскоростной счетчик: до 6 каналов 200 кГц + 2 канала 10 кГц Встроенное позиционирование: до 200 кГц 4 оси Встроенный порт Ethernet: 1 канал Встроенный порт RS-485: 1 канал
Технические характеристики
| Серия | Сетевой/коммуникационный модуль |
|---|---|
| Стандарты | UL cUL CE(EMC) CE(RoHS) KC(EMC) LR NK DNV ABS RINA BV KR |
| Тип | Сетевой/коммуникационный модуль |
| Название модели | Источник питания постоянного тока Вход постоянного тока Тип разъема Вход: 16 точек 24 В постоянного тока, приемник/источник Выход: 16 точек Транзисторный источник Встроенный высокоскоростной счетчик: до 6 каналов 200 кГц + 2 канала 10 кГц Встроенное позиционирование: до 200 кГц 4 оси Встроенный порт Ethernet: 1 канал Встроенный порт RS-485: 1 канал |
| Функция обновления прошивки | Эта функция обновляет прошивку модуля с помощью карты памяти SD. |
| Функция мониторинга сканирования (настройка сторожевого таймера) | Обнаруживает ошибку в аппаратном и программном обеспечении модуля ЦП путем контроля времени сканирования. |
| Функция часов | Эта функция используется для управления временем в функциях, которыми управляет система, таких как дата, функция истории событий и функция регистрации данных. |
| Функция прерывания: функция ПИД-регулирования | Записывает часть программы, отредактированную в редакторе релейной схемы с использованием инструмента разработки, в модуль ЦП в блоках релейной схемы. Отредактированное содержимое, охватывающее несколько частей, можно записать в модуль ЦП одновременно. |
| Функция прерывания: постоянное сканирование | Когда прерывание происходит во время выполнения программы прерывания, вызванной другой причиной, останавливает программу, если ее приоритет ниже, чем у нового прерывания, и запускает программу с более высоким приоритетом всякий раз, когда условие ее выполнения удовлетворено. |
| Дистанционный СБРОС: настройка области памяти устройства/метки. | Выполняет ПИД-управление с помощью команды ПИД-управления. |
| Дистанционный сброс: настройка мощности программы. | Сохраняет постоянное время сканирования и многократно выполняет программу. |
| Удаленный сброс: настройка емкости внутреннего буфера. | Изменяет состояние модуля ЦП на состояние ПУСК/СТОП/ПАУЗА извне, когда переключатель ПУСК/СТОП/СБРОС модуля ЦП находится в состоянии РАБОТА. |
| Дистанционный СБРОС: установка начального значения устройства. | Изменяет состояние модуля ЦП на состояние ПУСК/СТОП/ПАУЗА извне, когда переключатель ПУСК/СТОП/СБРОС модуля ЦП находится в состоянии РАБОТА. |
| Дистанционный СБРОС: функция фиксации | Выполняет внешний сброс модуля ЦП, когда модуль ЦП находится в состоянии STOP. |
| Операция загрузки: настройка обработки службы доступа к устройству/метке | Устанавливает емкость каждой области в памяти устройства/метки. |
| Операция загрузки: функция регистрации данных | Установите для изменения мощности программы. |
| Операция загрузки: функция дампа памяти | Устанавливает емкость области (внутреннего буфера), используемой системой для временного хранения результатов регистрации данных и обработки дампа памяти. |
| Операция загрузки: функция мониторинга в реальном времени | Устанавливает начальные значения устройств, используемых в программе, напрямую (не через программу) устройствам. |
| Функция истории событий: функция резервного копирования/восстановления данных. | Сохраняет содержимое устройства и этикетку модуля ЦП при включении питания и т. д. |
| Функция истории событий: функция безопасности | Делает карту памяти SD недоступной без отключения питания, даже когда выполняется функция доступа к карте памяти SD. |
| Функция истории событий: функция IP-фильтра | Переносит файл, хранящийся на карте памяти SD, в память назначения передачи, автоматически определяемую модулем ЦП при включении питания или сбросе. |
| Функция вывода ШИМ: встроенная функция Ethernet | Устанавливает количество раз выполнения обработки службы доступа к устройству/метке, выполняемой обработкой END, с параметром. |
| Функция выхода ШИМ: базовая функция CC-Link IE Field Network | Собирает данные через заданный интервал или любое желаемое время и сохраняет их в виде файла на карте памяти SD. |
| Функция выхода ШИМ: функция последовательной связи | Сохраняет данные в устройствах модуля ЦП в желаемое время. |
| Функция выхода ШИМ: функция связи MODBUS | Отслеживает данные в указанном устройстве модуля ЦП через заданный интервал или в желаемое время в режиме реального времени. |
| Рабочая температура окружающей среды | От -20 до 55?, без замерзания Коэффициент одновременного включения доступных входов или выходов ПЛК изменяется в зависимости от температуры окружающей среды, см. Руководство пользователя MELSEC iQ-F FX5S/FX5UJ/FX5U/FX5UC (аппаратное обеспечение). Рабочая температура окружающей среды составляет от 0 до 55 ? для продуктов, изготовленных до июня 2016 года. Подробную информацию об интеллектуальных функциональных модулях см. в руководствах к каждому продукту. В случае, когда рабочая температура окружающей среды ниже 0 ?, технические характеристики отличаются от приведенных выше описаний. Подробную информацию см. в Руководстве пользователя MELSEC iQ-F FX5S/FX5UJ/FX5U/FX5UC (аппаратное обеспечение). |
| Температура окружающей среды при хранении | От -25 до 75 ?, незамерзающий |
| Рабочая влажность окружающей среды | От 5 до 95% относительной влажности, без конденсации. При использовании в условиях низкой температуры используйте среду без резких перепадов температуры. При резких изменениях температуры из-за открытия/закрытия панели управления или по другим причинам может возникнуть конденсация, что может привести к возгоранию, неисправности или неисправности. Кроме того, используйте кондиционер в режиме осушителя, чтобы предотвратить образование конденсата. |
| Влажность окружающей среды при хранении | От 5 до 95% относительной влажности, без конденсации |
| Ударопрочность | Половина амплитуды: 1,75 мм по 10 раз в каждом направлении X, Y, Z (80 минут в каждом направлении). Критерий указан в IEC61131-2. |
| Шумостойкость | Ускорение: 4,9 м/с 2 по 10 раз в каждом направлении X, Y, Z (80 минут в каждом направлении). Критерий приведен в IEC61131-2. |
| Диэлектрическое выдерживаемое напряжение: между клеммой источника питания (24 В пост. тока) и клеммой заземления. | 147 м/с 2 , Время действия: 11 мс, 3 полусинусоидальных импульса в каждом направлении X, Y и Z. Критерий указан в IEC61131-2. |
| Диэлектрическое выдерживаемое напряжение: между входной клеммой (24 В пост. тока) и клеммой заземления. | С помощью имитатора шума при шумовом напряжении 1000 В (пик-пик), ширине шума 1 мкс и периоде от 30 до 100 Гц. |
| Диэлектрическое выдерживаемое напряжение: между выходной клеммой (транзистор) и клеммой заземления. | 500 В переменного тока в течение одной минуты |
| Сопротивление изоляции: между клеммой источника питания (24 В пост. тока) и клеммой заземления. | 500 В переменного тока в течение одной минуты |
| Сопротивление изоляции: между входной клеммой (24 В пост. тока) и клеммой заземления. | 500 В переменного тока в течение одной минуты |
| Сопротивление изоляции: между выходной клеммой (транзистор) и клеммой заземления. | Тестер сопротивления изоляции 10 МОм или выше при напряжении 500 В постоянного тока |
| Заземление | Тестер сопротивления изоляции 10 МОм или выше при напряжении 500 В постоянного тока |
| Рабочая атмосфера | Тестер сопротивления изоляции 10 МОм или выше при напряжении 500 В постоянного тока |
| Рабочая высота | Заземление класса D (сопротивление заземления: 100 Ом или менее) (Совместное заземление с тяжелой электрической системой не допускается) Информацию о заземлении см. в Руководстве пользователя MELSEC iQ-F FX5S/FX5UJ/FX5U/FX5UC (аппаратное обеспечение). |
| Место установки | Не содержит агрессивных или легковоспламеняющихся газов и чрезмерной проводящей пыли. |
| Категория перенапряжения | От 0 до 2000 м Во избежание повреждения ПЛК нельзя использовать при давлении выше атмосферного. |
| Степень загрязнения | Внутри панели управления Предполагается, что программируемый контроллер устанавливается в среде, эквивалентной внутренней. |
