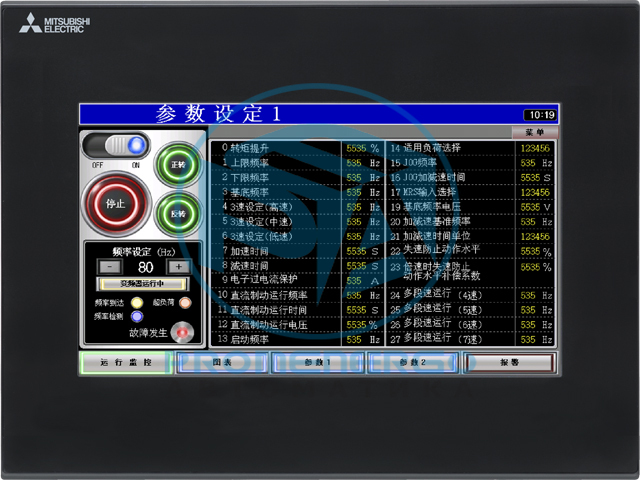

GS2107-WTBD
7 дюймов, WVGA, цветной TFT ЖК-дисплей, 65536 цветов, Цвет панели: Черный, Напряжение питания: 24 В постоянного тока
Технические характеристики
| Серия | Серия GOT SIMPLE |
|---|---|
| Стандарты | UL cUL CE(EMC) CE(RoHS) KC |
| Номер модели продукта | GS2107-WTBD 2021/01 Снят с производства |
| Размер экрана | 7 дюймов в ширину |
| Разрешение | WVGA: 800 x 480 точек |
| Источник питания | 24 В постоянного тока (+10%, -15%), пульсации напряжения 200 мВ или менее |
| Раздел дисплея *1: Устройство отображения | Цветной TFT ЖК-дисплей |
| Раздел дисплея *1: Размер экрана | 7 дюймов в ширину |
| Раздел дисплея *1: Разрешение | WVGA: 800 x 480 точек |
| Раздел дисплея *1: Размер дисплея | 154 (Ш) x 85,9 (В) мм (6,06 (Ш) x 3,38 (В) дюйма) (горизонтальный формат) |
| Секция дисплея *1: Количество отображаемых символов | Стандартный шрифт, 16 точек: 50 символов x 30 строк (двухбайтовые символы) Стандартный шрифт, 12 точек: 66 символов x 40 строк (двухбайтовые символы) |
| Раздел дисплея *1: Цвет дисплея | 65536 цветов |
| Раздел дисплея *1: Регулировка яркости | 32 уровня |
| Раздел дисплея *1: Подсветка | Светодиод (не заменяемый) |
| Раздел дисплея *1: Цвет подсветки | Белый |
| Сенсорная панель *2: Тип | Аналоговая резистивная пленка |
| Сенсорная панель *2: Размер клавиши | Минимум 2 x 2 точки (на ключ) |
| Сенсорная панель *2: Одновременное нажатие | Нетt available (Only 1 point can be touched.) |
| Сенсорная панель *2: Жизнь | 1 миллион касаний или более (рабочая сила: 0,98 Н или меньше) |
| Датчик присутствия человека: длина обнаружения | - |
| Датчик присутствия человека: температура обнаружения | - |
| Количество каналов: интерфейс RGB | Флэш-память (внутренняя): 9 МБ |
| Количество каналов: Интерфейс принтера | 100000 раз |
| Форма разъема: карта памяти SD | для хранения данных проекта, ОС |
| Форма разъема: интерфейс CF-карты | 1 канал |
| Форма разъема: интерфейс ПК-карты | 115200, 57600, 38400, 19200, 9600, 4800 бит/с |
| Форма разъема: интерфейс дополнительной функциональной платы | D-sub 9-контактный (штекер) |
| Форма разъема: Интерфейс платы памяти | - |
| Звук зуммера | - |
| Характеристики светодиода: СИД ПИТАНИЯ | - |
| Способ установки | - |
| Цвет панели | - |
| Защитная конструкция *3 | - |
| Внешние размеры | 1 канал |
| Размеры разреза панели | 115200, 57600, 38400, 19200, 9600, 4800 бит/с |
| Вес (без учета фитинга) | D-sub 9-контактный (гнездо) |
| Рабочая температура окружающей среды: Температура окружающей среды хранения | от 0°С до 50°С |
| Рабочая температура окружающей среды: Рабочая влажность окружающей среды | от -20°С до 60°С |
| Рабочая температура окружающей среды: Влажность окружающей среды при хранении | От 10% до 90% относительной влажности, без конденсации |
| При постоянной вибрации: ударопрочность | От 10% до 90% относительной влажности, без конденсации |
| При постоянной вибрации: Рабочая атмосфера | Соответствует МЭК 61131-2 *4 |
| При постоянной вибрации: Рабочая высота | [ Частота: от 5 до 8,4 Гц ] Половина амплитуды: 3,5 мм Счет развертки: 10 раз в каждом направлении X, Y или Z [ Частота: от 8,4 до 150 Гц ] Ускорение: 9,8 м/с 2 Счет развертки: 10 раз в каждом направлении X, Y или Z |
| При постоянной вибрации: Место установки | [ Частота: от 5 до 8,4 Гц ] Половина амплитуды: 1,75 мм [ Частота: от 8,4 до 150 Гц ] Ускорение: 4,9 м/с 2 |
| При постоянной вибрации: Категория перенапряжения | Соответствует IEC 61131-2 (147 м/с 2 (15 G), 3 раза в каждом направлении X, Y или Z) *4 |
| При постоянной вибрации: степень загрязнения | Нет greasy fumes, corrosive gas, flammable gas, excessive conductive dust, and direct sunlight (as well as at storage) |
| При постоянной вибрации: метод охлаждения | 2000 м (6562 фута) макс. |
| При постоянной вибрации: Заземление. | Внутренняя панель управления |
| Напряжение питания | 24 В постоянного тока (+10%, -15%), пульсации напряжения 200 мВ или менее |
| Частота источника питания | - |
| Максимальная полная мощность | - |
| Основной блок (подсветка выключена): пусковой ток | 6,5 Вт (271 мА/24 В) или меньше |
| Основной блок (подсветка выключена): допустимое мгновенное время отключения питания | 3,8 Вт (158 мА/24 В) или меньше |
| Основной блок (подсветка выключена): Помехоустойчивость | 17 А или менее (6 мс, 25 °C, при максимальной нагрузке) |
| Основной блок (подсветка выключена): выдерживаемое напряжение | В течение 5 мс |
| Основной блок (подсветка выключена): Сопротивление изоляции | Соответствует IEC61000-4-4, 2 кВ (линия электропитания) |
| Основной блок (подсветка выключена): Соответствующий провод | 350 В переменного тока в течение 1 минуты (между клеммами источника питания и землей) |
| Основной блок (подсветка выключена): применимая беспаечная клемма | 500 В постоянного тока между силовыми клеммами и землей, 10 МОм или более с помощью тестера сопротивления изоляции. |
| Основной блок (подсветка выключена): Допустимый момент затяжки (для винтов клеммной колодки) | от 0,75 мм 2 до 2 мм 2 |
