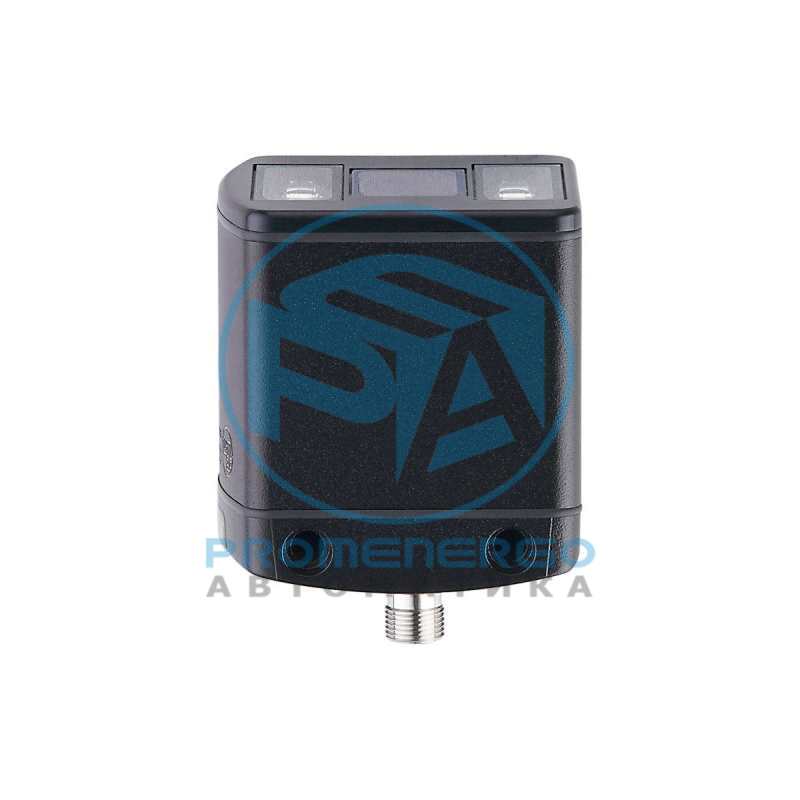

IFM O3D354

Характеристики Тип света Инфракрасный свет Разрешение изображения 3D [px] 176 x 132 Угол обзора 3D [°] 70 x 51, (номинальное

Технические характеристики

Тип светаИнфракрасный свет
Разрешение изображения 3D [px]176 x 132
Угол обзора 3D [°]70 x 51, (номинальное значение без коррекции искажений объектива)
Коммуникационный интерфейсEthernet
Размеры [mm]72 x 65 x 89,2
Применениеизмерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема, навигация робота-манипулятора, депаллетизация
Рабочее напряжение [V]20,4...28,8 DC, (EN 61131-2)
Потребление тока [mA]420, (максимальное среднее значение: < 1600 mA)
Макс. потребление тока [mA]2400, (пиковый ток импульсный)
Мощность [W]10, (типичное значение)
Класс защитыIII
Датчик изображенияPMD 3D ToF-Chip
Встроенная подсветкада, (Инфракрасный: 850 nm невидимое излучение светодиод)
Количество входов и выходовКоличество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1
Количество цифровых входов2
Триггер24 V PNP/NPN (IEC 61131-2 Typ 3)
Входная цепь цифровых входов24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3)
Общее количество выходов3
Количество цифровых выходов3, (конфигурируемый)
Функция выходного сигнала24 V PNP/NPN, (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]1
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Количество аналоговых выходов1, (конфигурируемый)
Аналоговый выход по току [mA]4...20
Наиб.нагрузка [Ohm]500
Аналоговый выход по напряжению [V]0...10
Мин. сопротивление нагрузки [Ohm]10000
Точность аналогового выхода [%]1
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Разрешение аналогового выхода12 bit
Рабочее расстояние срабатывания [mm]300...8000
Примечание к рабочему расстояниюразмер объекта: 200 x 200 mm отражательная способность: 18 %
Частота повторения 3D изображения [Hz]25
Диапазон измерения [m]< 30
Выбор параметровчерез ПК с помощью ifm Vision Assistant
Стандарт передачи10Base-T, 100Base-TX
Скорость передачи10, 100
ПротоколTCP/IP, EtherNet/IP, PROFINET
Заводские настройкиIP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP - адрес шлюза: 192.168.0.201
Тип использованияПередача данных
Тип использованияпараметрирование, Передача данных
Температура окружающей среды [°C]-10...50
Температура хранения [°C]-40...85
Степень защитыIP 65, IP 67
Макс. защищенность от внешней засветки [klx]8, (с уменьшенной точностью измерения и повторяемостью: < 100)
ЭMCDIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
DIN EN 61000-6-4Излучение помех / промышленные среды
DIN EN 61000-6-2Помехоустойчивость / промышленные среды
УдаропрочностьDIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
DIN EN 60068-2-2750 г / (11 ms) неповторяющийся
DIN EN 60068-2-2740 г / (6 ms) повторяющийся
ВибропрочностьDIN EN 60068-2-6 2 г / (10...150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10...500 Hz)
DIN EN 60068-2-62 г / (10...150 Hz)
DIN EN 60068-2-642,3 г RMS / (10...500 Hz)
Фотобиологическая безопасностьисключенная группа, (DIN EN 62471)
ЭлектробезопасностьDIN EN 61010-2-201 подача питания только через цепи PELV
DIN EN 61010-2-201подача питания только через цепи PELV
Вес [g]717,5
Материалкорпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glas, Функции дисплея: PA (полиамид)
Момент затяжки [Nm]< 0,8
ДисплейФункция 2 x светодиод, зелёный Ethernet режим работы Состояние выхода 2 x светодиод, жёлтый OUT 1 OUT 2
Функция2 x светодиод, зелёный Ethernet режим работы
Состояние выхода2 x светодиод, жёлтый OUT 1 OUT 2
Комплект поставкизащитные колпачки
Упаковочная величина1 шт.
диапазон измерения / расстояния [m] Длина [m] Ширина [m] 0,50 0,40 0,55 1,00 0,80 1,10 2,00 1,60 2,20 3,00 2,40 3,30 4,00 3,20 4,40 5,00 4,00 5,50диапазон измерения / расстояния [m]
диапазон измерения / расстояния [m]Длина [m]
0,500,40
1,000,80
2,001,60
3,002,40
4,003,20
5,004,00
диапазон измерения / расстояния [m] точность размера объекта (Длина, Ширина, высота) [mm] точность положения объекта (координаты X, Y, Z) [mm] точность угла поворота [°] типичное значение типичное значение типичное значение типичное значение 1,0...3,0 +/- 12 +/- 6 +/- 1.3диапазон измерения / расстояния [m]
диапазон измерения / расстояния [m]точность размера объекта (Длина, Ширина, высота) [mm]
1,0...3,0+/- 12
Рабочее расстояние срабатывания: 0,3 ... 5 m Частота повторения изображения: 1 Hz информация действительна для: прямоугольные объекты отражательная способность: 6...90 % для неглянцевых предметов минимальный размер объекта: 100x100x100 mm объект в центре изображения скорость объекта: < 0,2 m/sРабочее расстояние срабатывания:
Рабочее расстояние срабатывания:0,3 ... 5 m
Частота повторения изображения:1 Hz
отражательная способность:6...90 % для неглянцевых предметов
минимальный размер объекта:100x100x100 mm
скорость объекта:< 0,2 m/s
минимальная высота25
Частота повторения изображения [Hz] 5 Рабочее расстояние срабатывания [m] 0,3...5 макс. размер упаковки (ортогональная упаковка) максимальное количество объектов 64 Скорость повторной обработки изображения уменьшается при использовании функции отслеживания положенияЧастота повторения изображения [Hz]
Частота повторения изображения [Hz]5
Рабочее расстояние срабатывания [m]0,3...5
макс. размер упаковки (ортогональная упаковка)максимальное количество объектов 64
диапазон измерения / расстояния [m] повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm] повторяемость ROI размером 50x50 пикселей на серых объектах [mm] Точность (отражательная способность 6-90%) [mm] типичное значение типичное значение типичное значение 0,3...1,0 8 0,4 +/- 9 1,0...3,0 12 0,5 +/- 9 3,0...5,0 20 0,9 +/- 13 5,0...7,0 30 1,2 +/- 18 7,0...8,0 50 2,0 +/- 24диапазон измерения / расстояния [m]
диапазон измерения / расстояния [m]повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm]
0,3...1,08
1,0...3,012
3,0...5,020
5,0...7,030
7,0...8,050
измерено в центре изображения при температуре окружающей среды 20°C Воспроизводимость 1 ? Повторяемость можно оптимизировать с помощью функций фильтра Дрейф температуры -10...+50 °C 0,3 mm/Kизмерено в центре изображения при температуре окружающей среды 20°C
Воспроизводимость1 ?
Дрейф температуры -10...+50 °C0,3 mm/K
Рабочее расстояние срабатывания [m]0,2...6
типы объектовлюбая форма объекта
минимальный размер объекта [mm]20 x 20 x 20
типичное значение:+/- 10 прямоугольные объекты
типичное значение:+/- 1 прямоугольные объекты
скорость объекта [m/s]< 0,2
Частота повторения изображения [Hz]2 для одного измеряемого объекта
максимальное количество объектов20
