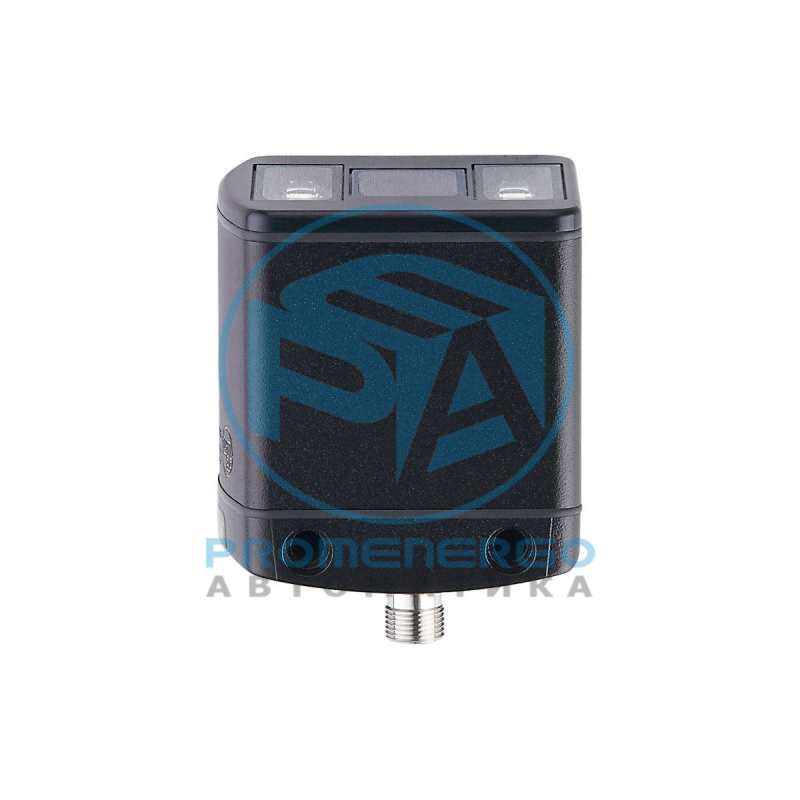

IFM O3D353

Характеристики Тип света Инфракрасный свет Разрешение изображения 3D [px] 352 x 264 Угол обзора 3D [°] 60 x 45, (номинальное

Технические характеристики

Тип светаИнфракрасный свет
Разрешение изображения 3D [px]352 x 264
Угол обзора 3D [°]60 x 45, (номинальное значение без коррекции искажений объектива)
Коммуникационный интерфейсEthernet
Размеры [mm]72 x 65 x 76,9
ПрименениеВидеокамера для вывода 3D данных изображения
Рабочее напряжение [V]20,4...28,8 DC, (EN 61131-2)
Потребление тока [mA]420, (максимальное среднее значение: < 1600 mA)
Макс. потребление тока [mA]2400, (пиковый ток импульсный)
Мощность [W]10, (типичное значение)
Класс защитыIII
Датчик изображенияPMD 3D ToF-Chip
Встроенная подсветкаИнфракрасный: 850 nm невидимое излучение светодиод
Количество входов и выходовКоличество цифровых входов: 1, Количество цифровых выходов: 2
Количество цифровых входов1
Триггервнешнее, 24 V PNP/NPN (IEC 61131-2 Typ 3)
Количество цифровых выходов2, (конфигурируемый)
Функция выходного сигнала24 V PNP/NPN, (EN 61131-2)
Макс. падение напряжения коммутационного выхода DC [V]1
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Рабочее расстояние срабатывания [mm]300...8000
Примечание к рабочему расстояниюразмер объекта: 200 x 200 mm отражательная способность: 18 %
Частота повторения 3D изображения [Hz]25
Выбор параметровс помощью ПК с ifm Vision Assistant или XML-RPC, ПО API для C, C++ и Halcon
Стандарт передачи10Base-T, 100Base-TX
Скорость передачи10, 100
ПротоколTCP/IP
Заводские настройкиIP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP - адрес шлюза: 192.168.0.201
Тип использованияпараметрирование, Передача данных
Температура окружающей среды [°C]-10...50
Температура хранения [°C]-40...85
Степень защитыIP 65, IP 67
Макс. защищенность от внешней засветки [klx]8, (с уменьшенной точностью измерения и повторяемостью: < 100)
ЭMCDIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды
DIN EN 61000-6-4Излучение помех / промышленные среды
DIN EN 61000-6-2Помехоустойчивость / промышленные среды
УдаропрочностьDIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся
DIN EN 60068-2-2750 г / (11 ms) неповторяющийся
DIN EN 60068-2-2740 г / (6 ms) повторяющийся
ВибропрочностьDIN EN 60068-2-6 2 г / (10...150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10...500 Hz)
DIN EN 60068-2-62 г / (10...150 Hz)
DIN EN 60068-2-642,3 г RMS / (10...500 Hz)
Фотобиологическая безопасностьисключенная группа, (DIN EN 62471)
ЭлектробезопасностьDIN EN 61010-2-201 подача питания только через цепи PELV
DIN EN 61010-2-201подача питания только через цепи PELV
Вес [g]733,5
Материалкорпус: алюмин. литьё под давлением, фронтальная оптика: Gorilla Glas, Функции дисплея: PA (полиамид)
Момент затяжки [Nm]< 0,8
ДисплейФункция 2 x светодиод, зелёный Ethernet режим работы Состояние выхода 2 x светодиод, жёлтый OUT 1 OUT 2
Функция2 x светодиод, зелёный Ethernet режим работы
Состояние выхода2 x светодиод, жёлтый OUT 1 OUT 2
Комплект поставкизащитные колпачки
ПримечанияПовторяемость и точность зависит от настройки изображения и условий окружающей среды. Значения, указанные в технической спецификации действительны для стандартных настроек и условий.
Упаковочная величина1 шт.
диапазон измерения / расстояния [m]Длина [m]
0,500,40
1,000,80
2,001,60
3,002,40
4,003,20
5,004,00
диапазон измерения / расстояния [m] повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm] Точность [mm] типичное значение типичное значение 0,3...1,0 +/- 8 +/- 7 1,0...3,0 +/- 12 +/- 7 3,0...5,0 +/- 20 +/- 10 5,0...7,0 +/- 30 +/- 15 7,0...8,0 +/- 50 +/- 20диапазон измерения / расстояния [m]
диапазон измерения / расстояния [m]повторяемость измеренных значений расстояния на серых объектах (коэффициент отражения 18%) [mm]
0,3...1,0+/- 8
1,0...3,0+/- 12
3,0...5,0+/- 20
5,0...7,0+/- 30
7,0...8,0+/- 50
измерено в центре изображения при температуре окружающей среды 20°C Повторяемость можно оптимизировать с помощью функций фильтра Воспроизводимость 1 ?измерено в центре изображения при температуре окружающей среды 20°C
Воспроизводимость1 ?
Относительная точность +/- 4 mm Дрейф температуры -10...+50 °C 0,2 mm/KОтносительная точность
Относительная точность+/- 4 mm
Дрейф температуры -10...+50 °C0,2 mm/K
Параметр Настройка параметров в пределах Заводская настройка Время экспозиции [ms] 0,002...10 5 динамический диапазон низкий, Нормальный рабочий режим , высокий Нормальный рабочий режим фильтр Функция времени: среднее значение, адаптивный экспоненциальный отключен 3D-функция: среднее значение, медиана, двусторонняя функция отключен Триггер Непрерывный , Интерфейс данных, положительный фронт, отрицательный фронт,положительный и отрицательный фронт Непрерывный Частота повторения изображения [Hz] 0,02...25 5Параметр
ПараметрНастройка параметров в пределах
Время экспозиции [ms]0,002...10
динамический диапазоннизкий, Нормальный рабочий режим , высокий
фильтрФункция времени:
ТриггерНепрерывный , Интерфейс данных, положительный фронт, отрицательный фронт,положительный и отрицательный фронт
Частота повторения изображения [Hz]0,02...25
тип данных значение данных Примечания Расстояние [mm] 0...65535 uint16 радиальное расстояние Декартовы координаты x,y,z [mm] -32767...32767 int16 x,y: боковое положение z: вертикальное расстояние амплитуда 0...65535 uint16 яркость объектатип данных
тип данныхзначение данных
Расстояние [mm]0...65535 uint16
Декартовы координаты x,y,z [mm]-32767...32767 int16
амплитуда0...65535 uint16
