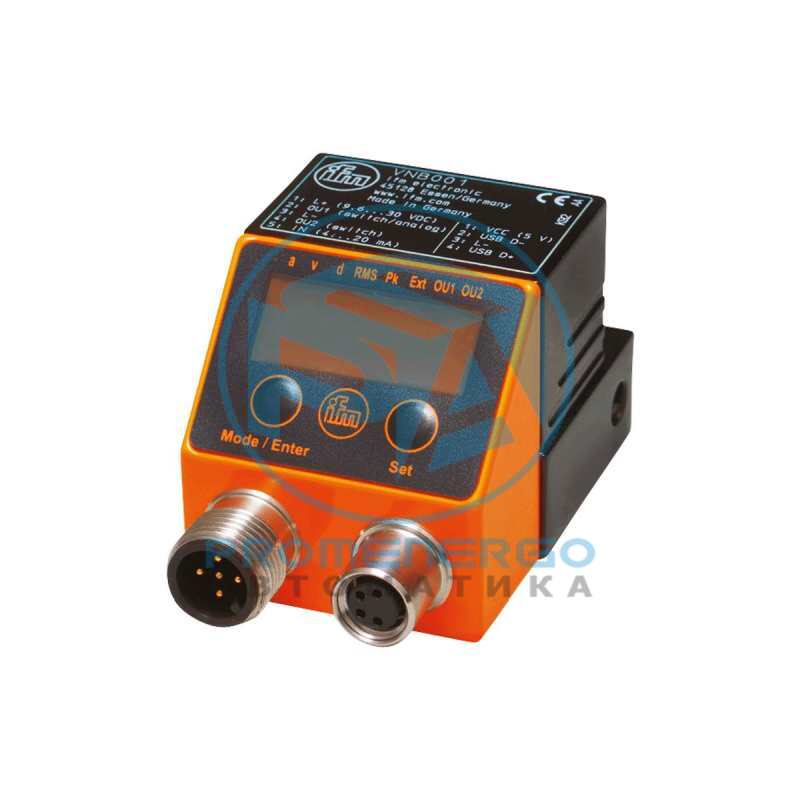

IFM VNB001
Два коммутационных выхода для предварительного аварийного сигнала и главного аварийного сигнала Мониторинг, изображение и запись параметров прямо на приборе Масштабируемый аналоговый токовый выход для виброскорости Аналоговый вход можно использовать для мониторинга другой измеряемой величины Встроенная история измерений с часами реального времени, регистратором данных и анализа тенденций
Технические характеристики
| Диапазон измерения вибрации [mm/s] | 0...500, (в зависимости от частоты колебания) |
|---|---|
| Частотный диапазон [Hz] | 2...1000 |
| Принцип измерения | емкостный |
| Применение | Датчик вибрации в соответствии с ISO 10816 |
| Функция самоконтроля | да |
| Контрольное тактирование | да |
| Рабочее напряжение [V] | 9,6...30 DC, (или через USB (коммутационные выходы неактивны)) |
| Потребление тока [mA] | < 70 |
| Класс защиты | III |
| Защита от перепутывания полярности | да |
| Вид датчика | Микромеханический акселерометр |
| Общее количество входов и выходов | 3, (конфигурируемый) |
| Количество входов и выходов | Количество аналоговых входов: 1, Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Количество аналоговых входов | 1 |
| Аналоговый вход (ток) [mA] | 4...20 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал |
| Количество цифровых выходов | 2 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Минимальная нагрузка по току [mA] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...22 |
| Наиб.нагрузка [Ohm] | 9,6...17 V: 150, 17...30 V: 500 |
| Заводская настройка | Коммутационный выход: NC точка переключения предварительного аварийного сигнала: 2,8 mm/s точка переключения аварийного сигнала: 4,5 mm/s Частотный диапазон: 10...1000 Hz метод измерения: RMS единица: mm/s |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Количество осей измерения | 1 |
| Погрешность измерения [% от конечного значения] | +/- 3% |
| Коммуникационный интерфейс | USB |
| Температура окружающей среды [°C] | -30...60 |
| Температура хранения [°C] | -30...85 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV контактный разряд / 15 kV воздушный разряд EN 61000-4-3 10 V/m 80...2000 MHz EN 61000-4-4 Burst 4 kV емкостный зонд, с заземлением EN 61000-4-6 10 V 0,15...80 MHz EN 61000-6-4 промышленные среды |
| EN 61000-4-2 ESD | 4 kV контактный разряд / 15 kV воздушный разряд |
| EN 61000-4-3 | 10 V/m 80...2000 MHz |
| EN 61000-4-4 Burst | 4 kV емкостный зонд, с заземлением |
| EN 61000-4-6 | 10 V 0,15...80 MHz |
| EN 61000-6-4 | промышленные среды |
| Ударопрочность | DIN EN 60068-2-27 50 г 11 ms / n=1000 |
| DIN EN 60068-2-27 | 50 г 11 ms / n=1000 |
| MTTF [годы] | 148 |
| Вес [g] | 273,5 |
| Способ монтажа | монтажная група M5 / M8 |
| Размеры [mm] | 36 x 37,6 x 62,4 |
| Материал | корпус: отливка из цинка никелированн. |
| Момент затяжки [Nm] | 7 |
| Дисплей | Функция 6 x светодиод, зелёный предварительный аварийный сигнал 1 x светодиод, жёлтый главный аварийный сигнал 1 x светодиод, красный Измеренные значения 7-сегментный светодиодный дисплей, красный / жёлтый / зелёный 4-значный |
| Функция | 6 x светодиод, зелёный |
| предварительный аварийный сигнал | 1 x светодиод, жёлтый |
| главный аварийный сигнал | 1 x светодиод, красный |
| Измеренные значения | 7-сегментный светодиодный дисплей, красный / жёлтый / зелёный 4-значный |
| Элементы управления | 2 Кнопки / светодиод |
| 2 | Кнопки / светодиод |
| История измерений. | да |
| Тип памяти данных | кольцевая память, FIFO |
| Часы реального времени | да, UTC, буферный аккумулятор |
| Ячейки памяти | внутренний |
| Интервал памяти | 5 min |
| Объем памяти | 686774 записи данных |
| Комплект поставки | пружинная шайба винт адаптеры: 1 x M8 x M5 |
| Упаковочная величина | 1 шт. |
