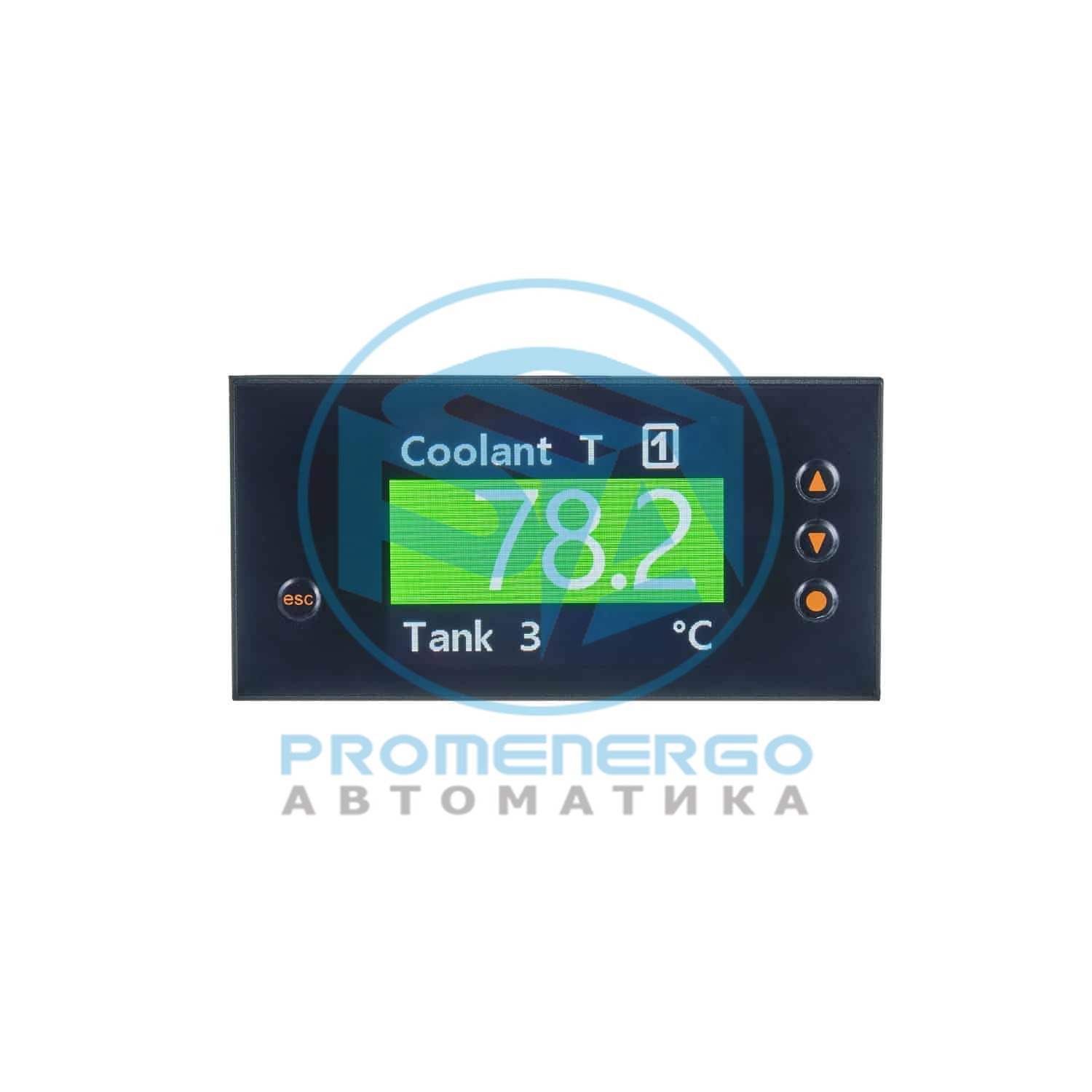

IFM DX1063
Отверстие в панели 92 x 45 mm Размеры [mm] 48 x 109 x 42 Приложение Применение отображение и мониторинг аналоговых
Технические характеристики
| Отверстие в панели | 92 x 45 mm |
|---|---|
| Размеры [mm] | 48 x 109 x 42 |
| Применение | отображение и мониторинг аналоговых сигналов |
| Рабочее напряжение [V] | 21,6...26,4 DC |
| Потребление тока [mA] | < 65 |
| Количество релейных выходов | 2 |
| Многофункциональный вход Номер | 1 |
| Аналоговый вход function type | Ток |
| input range [mA] | 0...22 |
| input resistance [Ohm] | 125 |
| Разрешение | 14 Bit |
| Точность | 0,2 % +/- 1 Digit |
| Аналоговый вход function type | Напряжение |
| input range [V] | 0...12 |
| input resistance [kOhm] | > 100 |
| Resistor input function type | PT100 / PT1000 |
| Диапазон измерения [°C] | -200...850 |
| Разрешение | >= 0,1 K |
| Точность | 0,5 % +/- 1 Digit |
| Аналоговый вход function type | Thermocouple |
| Диапазон измерения [°C] Typ K | -270...1350 |
| Диапазон измерения [°C] Typ S | -50...1750 |
| Диапазон измерения [°C] Typ N | -270...1300 |
| Диапазон измерения [°C] Typ J | -170...950 |
| Диапазон измерения [°C] Typ T | -270...400 |
| Диапазон измерения [°C] Typ R | -50...1768 |
| Диапазон измерения [°C] Typ B | 80...1820 |
| Диапазон измерения [°C] Typ E | -270...1000 |
| Диапазон измерения [°C] Typ L | -200...900 |
| Разрешение | 1 K |
| Точность | 0,3 % +/- 1 Digit |
| Frequency input function type | Частота |
| Частота [Hz] | 0...10000 |
| Frequency input function type | Скорость вращения |
| Скорость вращения [1/min] | 0...9999 |
| Frequency input function type | счётчик |
| счётчик | 0...9999 |
| Frequency input Цепь TTL Коммутационный уровень high [V] | > 3 |
| Коммутационный уровень low [V] | < 2 |
| Frequency input Цепь PNP Коммутационный уровень high [V] | > 8 |
| Коммутационный уровень low [V] | < 6 |
| input frequency [Hz] | < 1000 |
| Frequency input Цепь NPN Коммутационный уровень high [V] | > 0,8 |
| Коммутационный уровень low [V] | < 0,8 |
| input frequency [Hz] | < 3000 |
| Frequency input Цепь NAMUR Входной ток High [mA] | > 2,5 |
| Входной ток Low [mA] | < 1,5 |
| Количество релейных выходов | 2; (перекидной контакт) |
| Нагрузка на контакты | 2 A (30 V DC) |
| Частота дискретизации [Hz] | 0...10000; (см. инструкцию по эксплуатации) |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -30...70 |
| Макс. допустимая относительная влажность [%] | 85 |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65 |
| Степень защиты клемм | IP 00 |
| Вес [g] | 144,8 |
| Способ монтажа | отверстие в панели: 92 x 45 mm |
| Материал | корпус: polycarbonate; Уплотнение: EPDM |
| Дисплей | Цветной дисплей full graphics TFT display, 2,4? 320 x 240 Pixel |
| Высота цифр | 15 mm |
