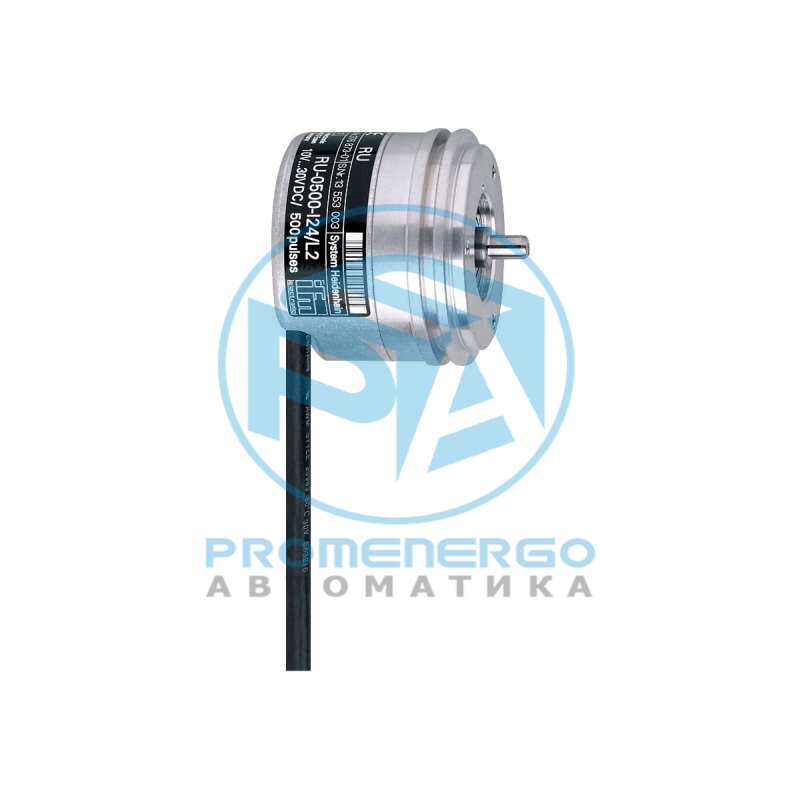

IFM RU6052
Определенная последовательность импульса для надежного измерения скорости вращения Энкодер для точного определения положения и линейного измерения Быстрый и простой монтаж Высокая устойчивость к ударам и вибрации Радиальный кабель для мест с ограниченным пространством
Технические характеристики
| Разрешение | 10000 разрешение |
|---|---|
| Исполнение вала | сплошной вал |
| Диаметр вала [mm] | 6 |
| Функциональный принцип | инкрементальный |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 150 |
| Электрическое исполнение | HTL |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 50 |
| Частота переключения [kHz] | 300 |
| Тип защиты от короткого замыкания | < 60 s |
| Фазовый сдвиг A и B [°] | 90 |
| Температура окружающей среды [°C] | -40...100 |
| Примечание к температуре окружающей среды | плотная прокладка кабеля: -40 °C |
| Макс. допустимая относительная влажность воздуха [%] | 98 |
| Степень защиты | IP 64, (на корпусе: IP 67, на валу: IP 64) |
| Ударопрочность | 100 г |
| Вибропрочность | 20 г |
| MTTF [годы] | 190 |
| Вес [g] | 487,6 |
| Размеры [mm] | ? 58 / L = 46,7 |
| Материал | алюминий |
| Макс. оборот, механический [U/min] | 16000 |
| Макс. пусковой вращающий момент [Nm] | 1 |
| Reference temperature torque [°C] | 20 |
| Материал вала | сталь (1.4104) |
| Макс. аксиальная нагрузка на вал (на конце вала) [N] | 10 |
| Макс. радиальная нагрузка на вал (на конце вала) [N] | 20 |
| Крепежный фланец | сельсин-фланец |
| Рекомендации | Артикул снят с производства |
| Импульсная диаграмма | Выход A Выход B 0-индекс |
